Двигатель АЛ-31ПФ. Руководство - часть 392

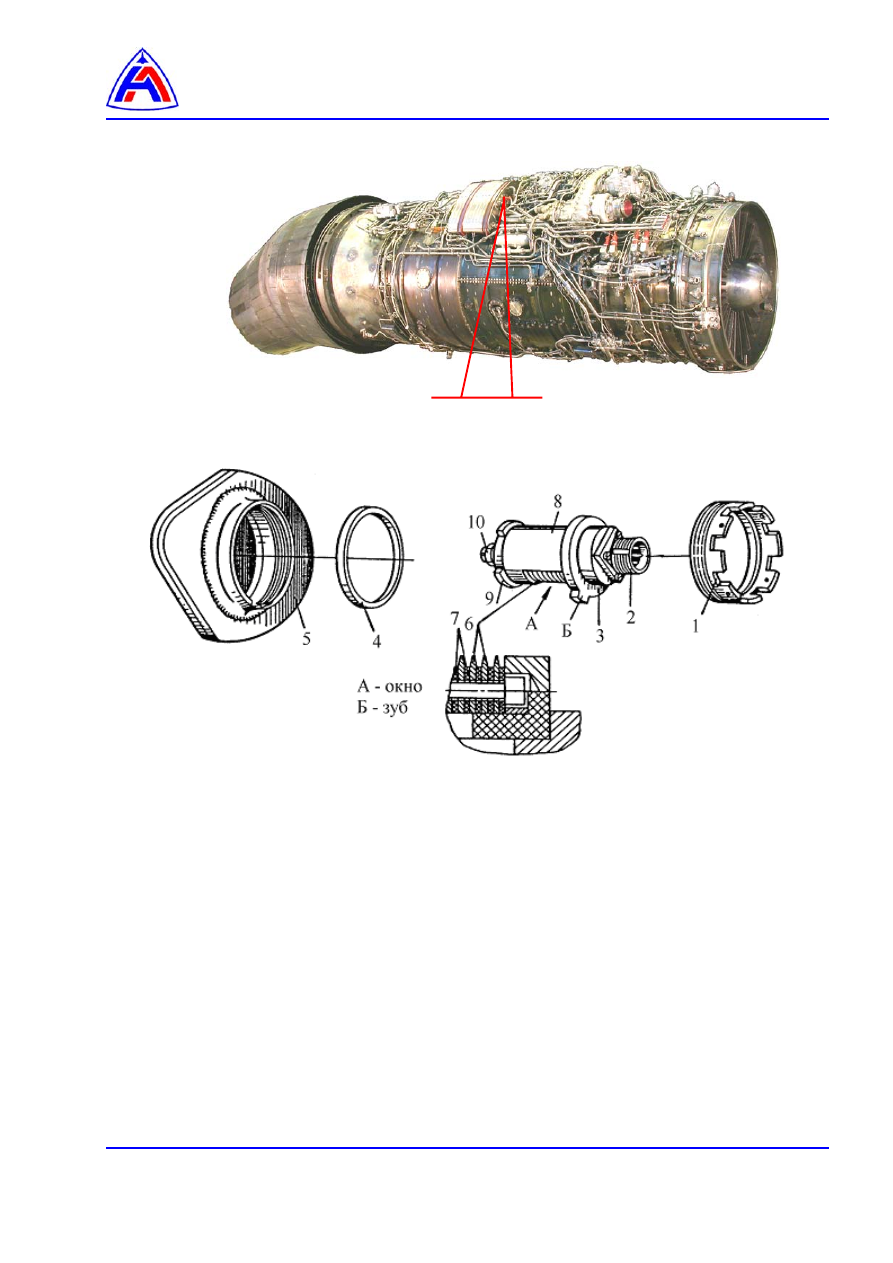

1, 10 – гайка,
2 – вилка соединителя,
3 – чувствительный элемент,
4 – уплотнительное кольцо,
5 – маслобак,
6 – токопроводящие шайбы,
7 – электроизоляционные прокладки,
8 – кожух,
9 – крышка с изолятором




Рис. 1  Чувствительный элемент сигнализатора стружки в масле.

Демонтаж и монтаж











Контроль уровня масла в баке – Описание и работа



Содержание



Ссылки …………………………………………………………………………………………………

1





Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………..

1



 2

Работа ……………………………………………………………………………………………

1







Перечень рисунков

 1

Датчик-сигнализатор уровня масла в баке ……………… ……..……………………..….

2





Ссылки:

Модули данных,

технические руководства

Название

30-И-12-12-02-00А-281А-А



Контроль заправки двигателей маслом




Описание:

1.

Общие сведения

1.1.

Для  контроля  уровня  масла  в  баке  на  двигателе  установлен  датчик-сигнализатор  на
магнитоуправляемых контактах ДСМК8А-47.

1.2.

Датчик настроен на два уровня:
−  (13,5 ± 0,5) л – минимальный эксплуатационный запас масла
−  (18 ± 0,5) л – максимальный эксплуатационный запас масла.

1.3.

Датчик-сигнализатор  (

рис. 1

)  состоит  из  чувствительного,  контактного  и  соединительного

устройств.
Чувствительное устройство - поплавок с постоянными магнитами.
Контактный узел включает магнитоуправляемые контакты, расположенные в направляющей
трубе.
Соединительное  устройство  состоит  из  разъема  и  клеммной  колодки.  Соединительное
устройство электрически соединяет контактное устройство с электросистемой самолета.

1.4.

Датчик-сигнализатор установлен на маслобаке.

2.

Работа

Принцип  действия  датчика  основан  на  свойстве  магнитоуправляемого  контакта  замыкать
электрическую цепь под воздействием магнитного поля.
По достижении поплавком уровня (13,5 ± 0,5) л или уровня (18 ± 0,5) л магнитоуправляемые
контакты соответствующего уровня замыкаются под действием магнитного поля от магнитов,
расположенных  в  поплавке.  При  нажатии  кнопки  «Контроль  уровня  масла»  на  пульте
контроля заправки маслобаков загораются  соответствующие сигнальные лампы.



Примечание.  Кнопка  контроля  уровня  масла  и  сигнальные  лампы  расположены  на

самолете (

30-И-12-12-02-00А-281А-А

).

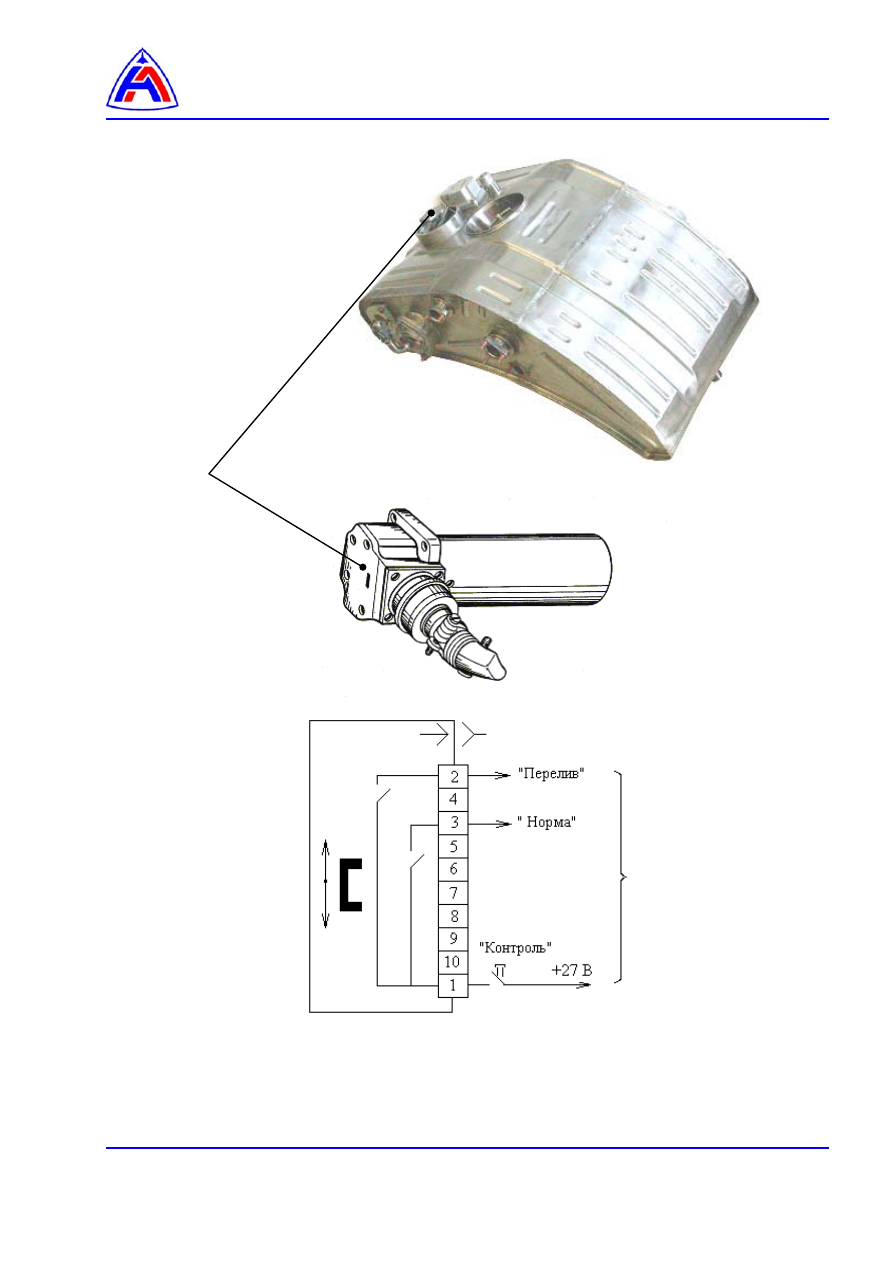

1 – датчик-сигнализатор ДСМК 8А-47



Рис. 1  Датчик-сигнализатор уровня масла в баке



В

 щит

ок

 контроля

 уро

вня

 масла



(РЭ

 са

мол

ет

а)









Датчик - сигнализатор уровня масла ДСМК-8А-47.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



Заключительные работы ……………………………………………………………………….

2





Перечень рисунков



Датчик-сигнализатор уровня масла  ДСМК-8А-47.  Демонтаж и монтаж …………..….


Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-363А-А



Контроль заправки двигателя маслом и определение расхода масла в
двигателе



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо 050-054-25-2-043
ОСТ 100980-80



1 шт.

Шайба  5-Бп-ОСТ 1 34527-80



4 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,3 м
0,3 м

Смазка ЦИАТИМ-221 ГОСТ 9433-80



50 г.

Пленка полиэтиленовая   ГОСТ 10354-82



0,2 м

2



Шпагат технический         ГОСТ 17308-88



0,5 м

Лейкопластырь



0,2 м

Салфетка хлопчатобумажная



1 шт.
