Двигатель АЛ-31ПФ. Руководство - часть 391

















2 – проставка, 9

–

плавкая вставка,

3 – индуктор, 10

–

болт,

4 – магнит, 11

–

электрический разъем,

5 – стопорное кольцо, 12

–

проставка,

6 – втулка, 13

–

уплотнительное кольцо,

7 – уплотнительное кольцо, 14

–

корпус.

8 – шайба,

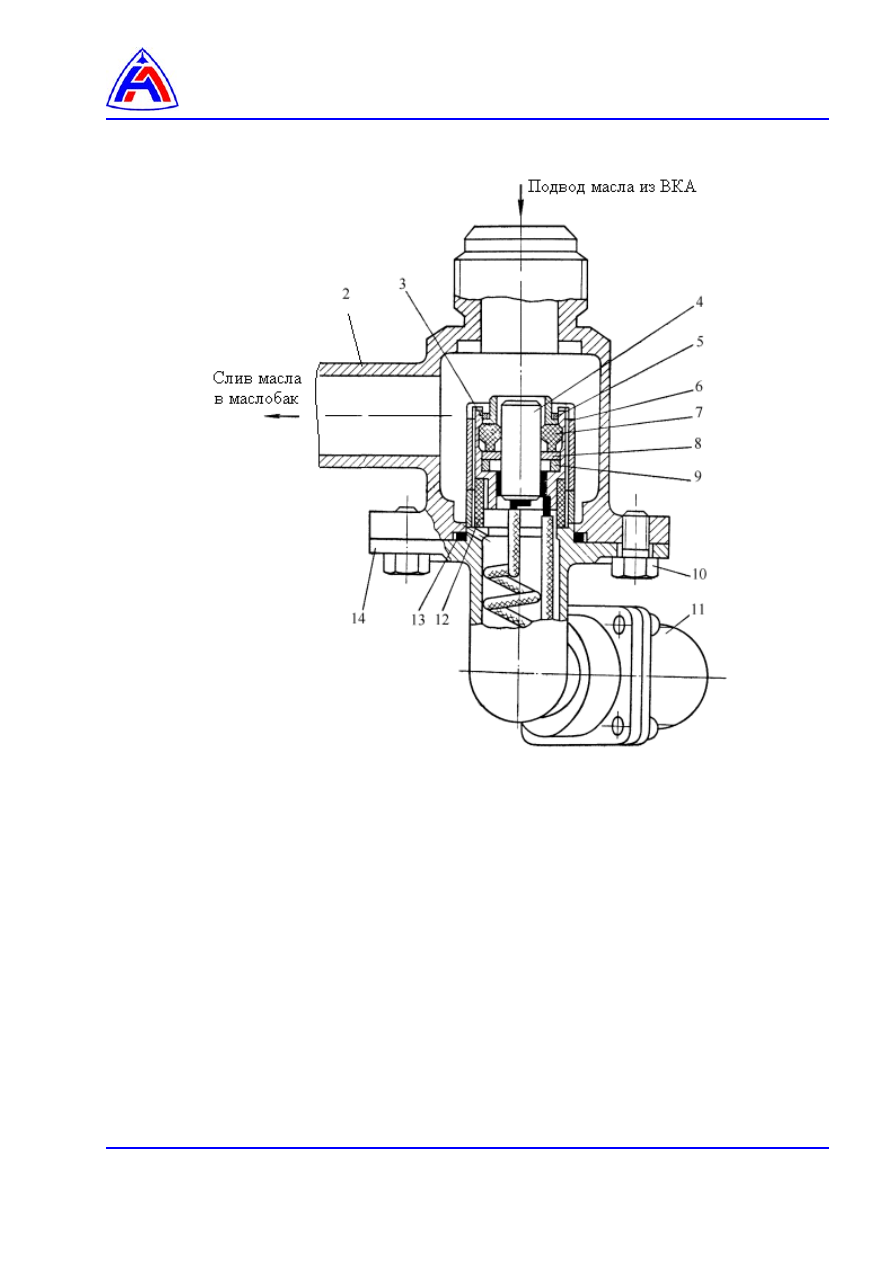

Рис. 1   Термостружкосигнализатор



(лист 2 из 2)












Чувствительный элемент сигнализатора стружки в масле.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Чувствительный элемент сигнализатора стружки в масле.  Демонтаж и монтаж …….

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж



Предварительные требования

Вспомогательное оборудование: нет


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  040-043-19-2-043
ОСТ 100980-80



1 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,1 м
0,3 м

Смазка ЦИАТИМ-221 ГОСТ 9433-80



10 г.

Пленка полиэтиленовая
   ГОСТ 10354-82




0,2 м

2



Шпагат технический
   ГОСТ 17308-88




0,5 м

Салфетка хлопчатобумажная



1 шт.









Запасные части:

Номенклатура

Идентификационный номер

Количество

Чувствительный элемент сигнализатора
стружки в масле 104.09.02.010



По требованию



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности







Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите  устанавливаемый  чувствительный  элемент.  Механические  повреждения  не
допускаются.

2.

Демонтаж

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

2.2.

Отстыкуйте электрический соединитель от сигнализатора стружки в масле.

2.3.

Отвинтите гайку (

1

) крепления чувствительного элемента (

3, рис. 1

) в маслобаке (

5

).

2.4.

Извлеките чувствительный элемент (

3

) из маслобака (

5

).

2.5.

Снимите уплотнительное кольцо (

4

).

2.6.

Закройте отверстие в маслобаке (

5

) заглушкой.

3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-

730А-А

.

3.2.

Установите новое уплотнительное кольцо 040-043-19-2-043 (

4

).

Нанесите смазку ЦИАТИМ 221 на кольцо (

4

).

3.3.

Установите чувствительный элемент (

3

) в маслобак (

5

) в положение, при котором фиксатор

«Б» должен войти в прорезь на маслобаке (

5

).

3.4.

Завинтите гайку (

1

).

3.5.

Состыкуйте электрический соединитель.
Законтрите электрический соединитель.
Нанесите обмотку на соединитель

3.6.

Законтрите гайку (

1

).









4.

Заключительные работы

4.1.

Закройте люк самолёта.

4.2.

При очередном запуске двигателя проконтролируйте герметичность места установки
чувствительного элемента.
