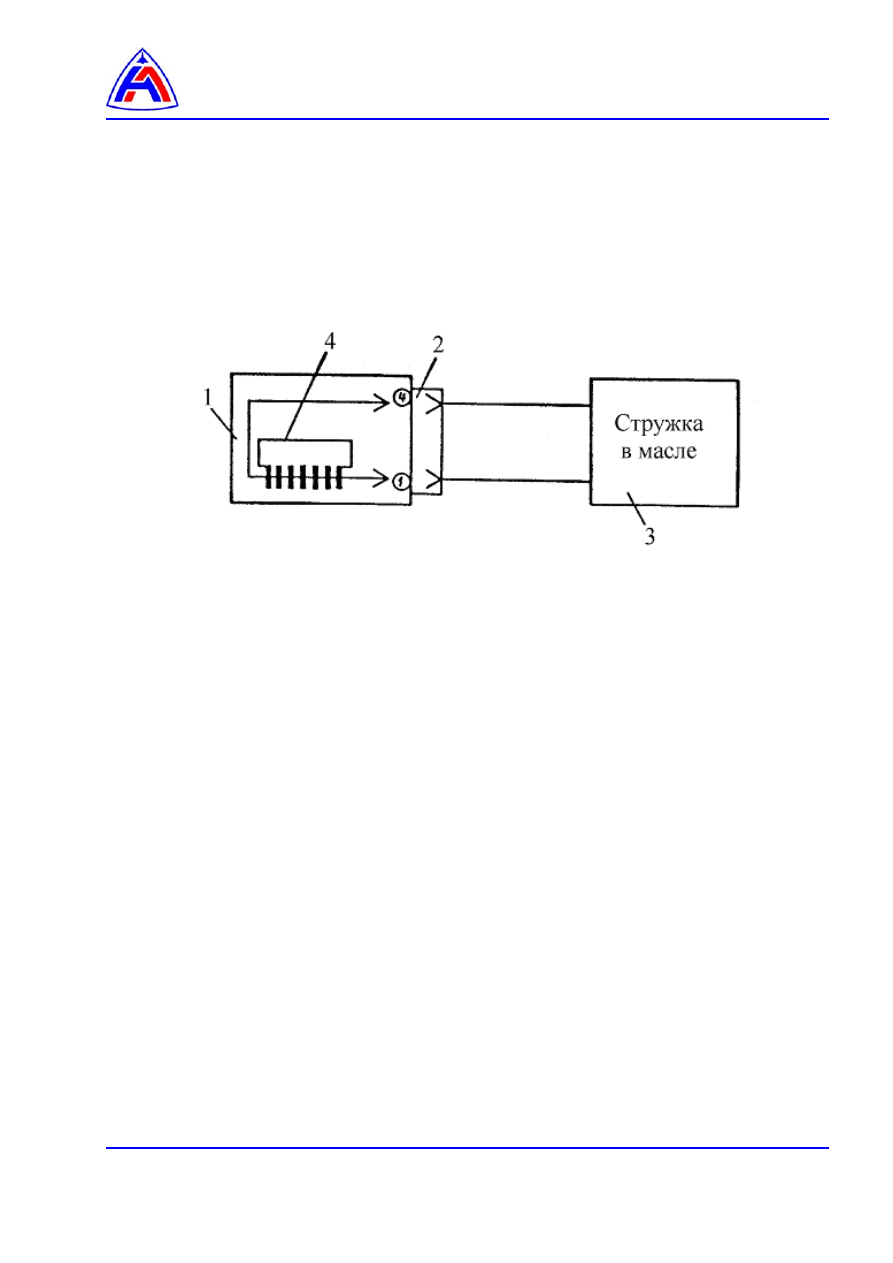

1 – чувствительный элемент сигнализатора


 стружки в масле,

2 – соединитель,
3 – светосигнализатор,
4 – приспособление 6350-6700.












Рис. 1    Схема проверки сигнализатора стружки в масле












Термостружкосигнализатор.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков



1

Датчик ДБСКТ-250-1Ш-01.  Демонтаж и монтаж (2 листа)……………………………..

3,



4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж



Предварительные требования

Вспомогательное оборудование: нет


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо 021-024-19-2-043
ОСТ 100980-80



1 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,1 м
0,3 м

Смазка ЦИАТИМ-221 ГОСТ 9433-80



10 г.

Пленка полиэтиленовая
   ГОСТ 10354-82




0,2 м

2



Шпагат технический
   ГОСТ 17308-88




0,5 м

Салфетка хлопчатобумажная



1 шт.









Запасные части:

Номенклатура

Идентификационный номер

Количество



Термостружкосигнализатор 99.07.80.050



По требованию



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета



Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый термостружкосигнализатор. Поверхности деталей
сигнализатора не должны иметь трещин, вмятин, царапин, заусенцев и нарушений покрытий.
Клеевые соединения не должны иметь трещин, отслаиваний и недоливов.

2.

Демонтаж  (

рис. 1

)

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

2.2.

Отстыкуйте электрический соединитель от термостружкосигнализатора

2.3.

Отвинтите болты (

10

) крепления термостружкосигнализатора.

2.4.

Извлеките термостружкосигнализатор из проставки (

2

).

2.5.

Закройте полиэтиленовой пленкой и обвяжите шпагатом фланец проставки.

3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-

730А-А

.

3.2.

На  термостружкосигнализатор    установите  новое  уплотнительное  кольцо 021-024-19-2-043
(

13

).

Кольцо (

13

) смажьте смазкой ЦИАТИМ-221.

3.3.

Установите термостружкосигнализатор в проставку (

2

).

3.4.

Закрепите термостружкосигнализатор болтами (

10

).

3.5.

Состыкуйте электрический соединитель с термостружкосигнализатором.
Законтрите электрический соединитель.
Нанесите обмотку на соединитель

3.6.

Законтрите болты (

10

) проволокой

4.

Заключительные работы

4.1.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ.

4.2.

При очередном запуске двигателя проконтролируйте герметичность места установки
термостружкосигнализатора.

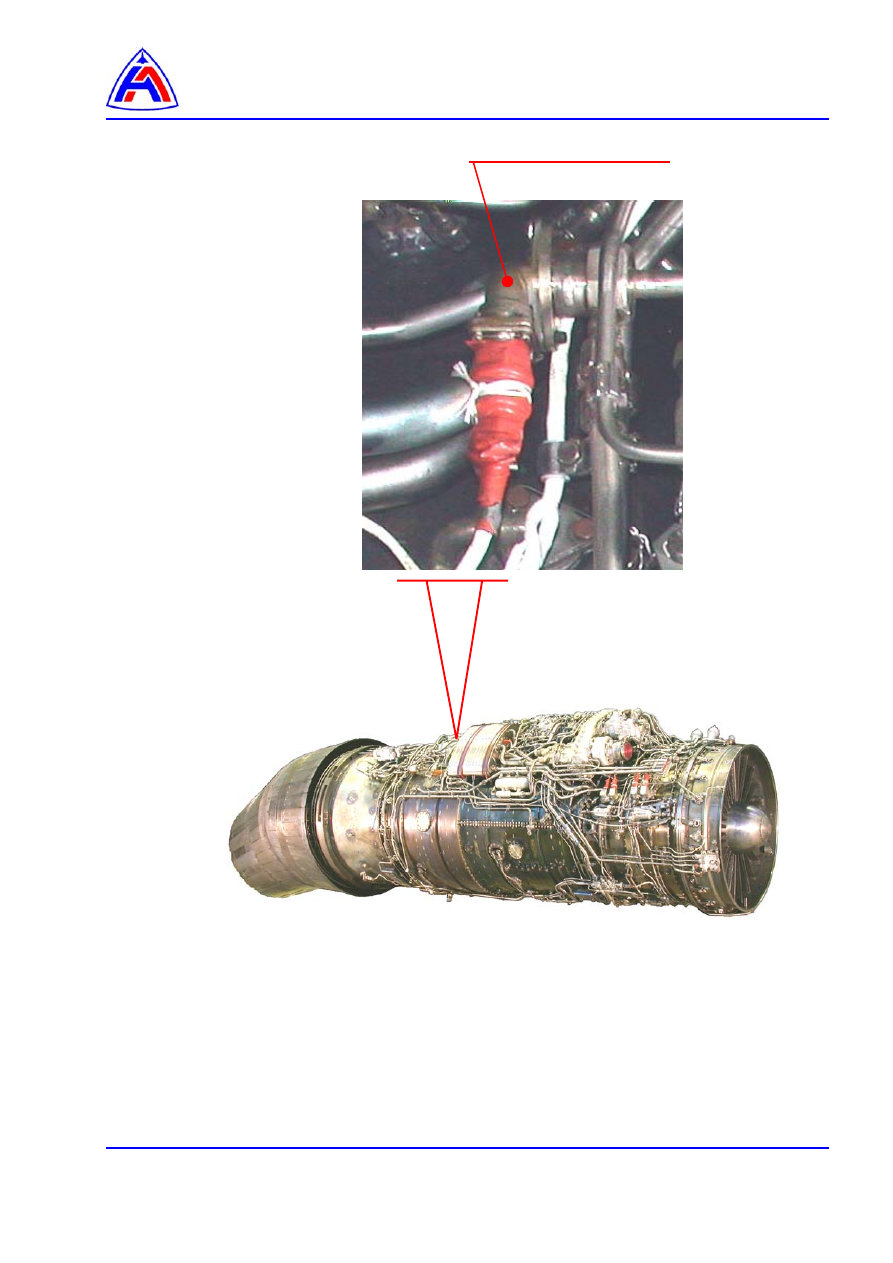

Рис. 1  Термостружкосигнализатор



(лист 1 из 2)





Термостружкосигнализатор
