Двигатель АЛ-31ПФ. Руководство - часть 388











Контроль чистоты масла – Описание и работа


Содержание



Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………..

1



 3

Работа системы……….. ……………………………………………………………………….

2




Перечень рисунков

 1

Сигнализатор стружки в масле …………… ……..………………………………………..…

3





Ссылки: нет







Описание:

1.

Общие сведения

1.1.

В состав системы контроля чистоты масла входят:
−  сигнализатор стружки в масле,
−  термостружкосигнализатор,
−  комплексная информационная система сигнализации (КИСС),

1.2.

Сигнализатор стружки в масле (

рис. 1

).

1.2.1.

Сигнализатор  стружки  в  масле    -  щелевой,  электроконтактный.  Сигнализатор  служит  для
выдачи электрического сигнала о появлении в масле металлических частиц в КИСС.

1.2.2.

Сигнализатор установлен в маслобаке (

8

и подключен через электрический соединитель (

2

к коллектору электропроводки двигателя.

1.2.3.

Чувствительный  элемент  (

5

)  сигнализатора  представляет  собой  набор  токопроводящих

шайб (

4

),  изолированных  друг  от  друга  электроизоляционными  прокладками  (

5

).  К  крайним

шайбам пакета припаяны провода, соединенные с контактами соединителя.

1.2.4.

Работа сигнализатора.
При  попадании  металлических  частиц  (находящихся  в  масле)  в  зазоры  между
токопроводящими шайбами (

4

), электрическое сопротивление чувствительного элемента (

3

резко падает. При падении сопротивления в сигнализатор выдает электрический сигнал.

1.3.

Термостружкосигнализатор (

рис. 1

).

1.3.1.

Термостружкосигнализатор предназначен для выдачи электрического сигнала:
−  о наличии в масле металлических примесей,
−  о превышении допустимой температуры масла.

Температура срабатывания сигнализатора (205

5

2

+

°С.

1.3.2.

Термостружкосигнализатор установлен в магистрали откачки масла из ВКА. Электрическая
цепь его подключена параллельно цепи сигнализатора стружки в масле.







1.3.3.

Термостружкосигнализатор состоит из  постоянного магнита (

4

), вокруг которого расположен

индуктор (

3

).

В  промежутке  между  магнитом  (

4

)  и  индуктором  (

3

)  расположена  плавкая  вставка  (

9

).  При

нормальной  работе  ВКА  вставка  (

9

)  не  создает  электроконтакт  между  индуктором  и

магнитом.  Индуктор  (

3

)  и  магнит  (

4

)  отделены  от  корпуса  (

14

)  диэлектрической  проставкой

(

12

).

1.3. 4.

Работа термостружкосигнализатора.

−  При  прохождении  масла  через  термостружкосигнализатор  магнитное  поле  системы

магнит-индуктор задерживает металлические частицы (которые находятся в масле).

При накоплении металлических частиц зазор между магнитом и индуктором заполняется.
Замыкается  электрическая  цепь.  Термостружкосигнализатор  выдает  электрический
сигнал.

При замыкании цепи термостружкосигнализатор  выдает электрический сигнал.

−  При достижении температуры масла равной температуре плавления вставки (

9

), вставка

плавится и соединяет между собой магнит (

4

и индуктор (

3

). Магнит и индуктор образуют

замкнутую  электроцепь.  При  образовании  этой  цепи  термостружкосигнализатор  выдает
электрический сигнал.

2.

Работа системы

Электрическая

цепь

сигнализатора

стружки

в

масле

и

электрическая

цепь

термостружкосигнализатора подключены параллельно.

Электрический  сигнал  от  сигнализатора  стружки  в  масле  или  термостружкосигнализатора
поступает в КИСС (на экран в кабине самолета и ДЗУ КИСС).

На экране КИСС высвечивается сообщение СТРУЖКА В МАСЛЕ. СБРОСЬ ОБОРОТЫ.

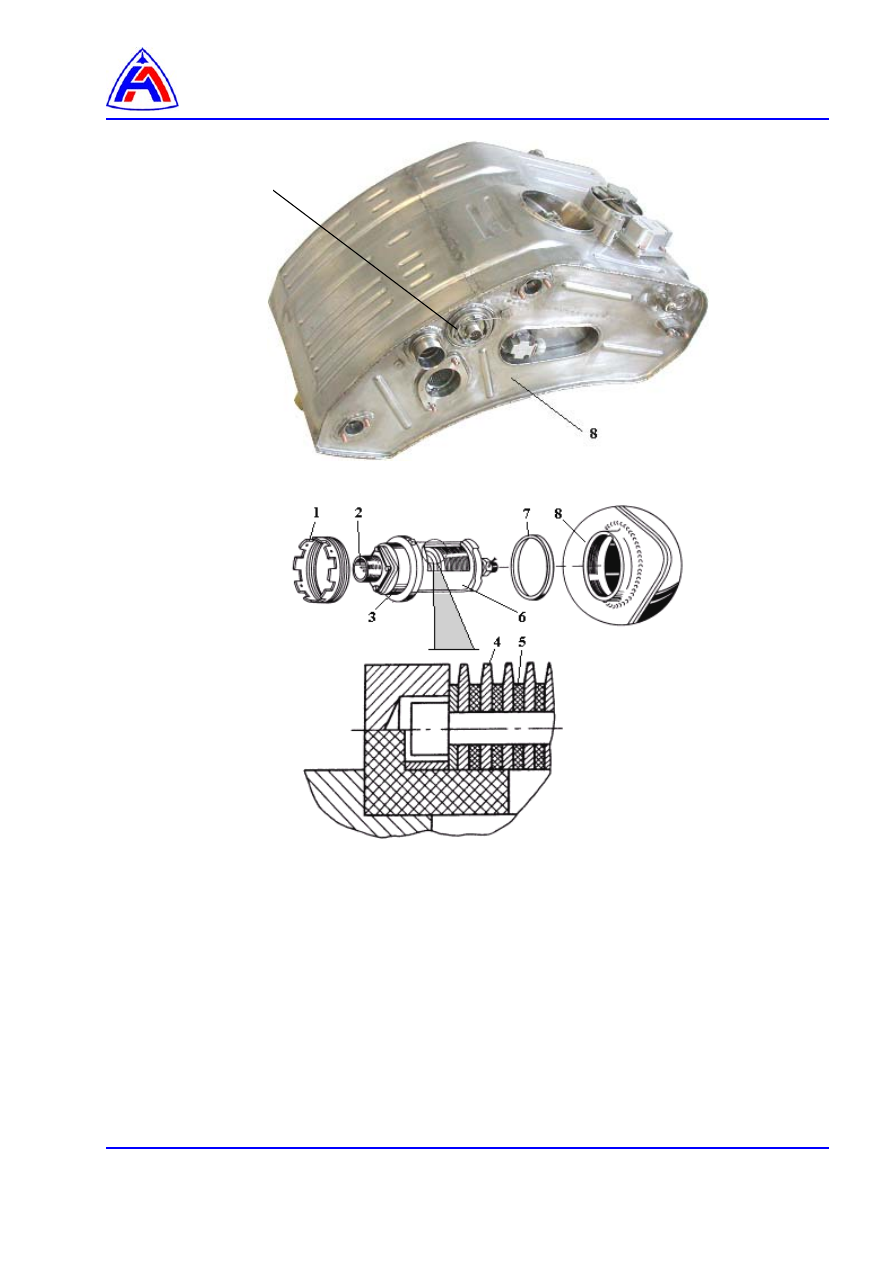

1 – гайка,
2 – соединитель,
3 – чувствительный элемент,
4 – токопроводящие шайбы,
5 – электроизоляционные прокладки,
6 – кожух,
7 – уплотнительное кольцо,
8 – маслобак,
9 – сигнализатор стружки в масле.




Рис. 1  Сигнализатор стружки в масле





9







Термостружкосигнализатор. Осмотр, промывка и проверка.



Содержание



Ссылки ……………………………………………………………………………………………..…….





Предварительные требования ………………………………………………………………………







Вспомогательное оборудование………………………………………………………………..

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………….



 1

Демонтаж…………………….……………………………………………………………………..

2



 2

Осмотр и промывка……………………………………………….………………………………

2



 3

Проверка работоспособности……………………………………………………………..……

2



Монтаж……………………. ……………………………………………………………………….

2









Ссылки:

Модули данных,

технические руководства

Название

96-А-77-75-00-00А-920А-А



Термостружкосигнализатор. Демонтаж и монтаж

96-А-72-00-00-43А-420А-А

«Стружка в масле. Сбрось обороты двигателя» – Устранение
неисправности.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Мост постоянного тока Р333



 1

шт.



Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель (НЕФРАС С2-80/120)
ТУ 38.401-67-108-92



0,3 л



Запасные части: нет


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности
