3.5.

Установите  стрелку  ИП  на  деление,  указанное  в  формуляре  двигателя  для  полностью
открытого сопла. Для этого поверните ось датчика в нужное положение.

3.6.

Вставьте ось датчика (

1

) в шлицевую муфту (

4

) механизма натяжения.

3.7.

Установите шайбы (

3

).

Завинтите винты (

2

) крепления датчика.

3.8.

Если при установке датчика 1 положения створок стрелка ИП ушла от деления, указанного в
формуляре:

−  Отвинтите винты (

2

).

−  Поворачивайте  корпус  датчика  (

1

)  в  крепежных  пазах  до  установки    стрелки  ИП  на

требуемое деление.

3.9.

Завинтите винты (

2

) крепления датчика (

1

).

3.10.

Переместите  створки PC из  положения,  соответствующего  максимальному  диаметру,  в
положение,  соответствующее  минимальному  диаметру,  и  обратно.  Стрелка  ИП  должна
перемещаться плавно.

3.11.

Законтрите винты (

2

).



4.

Заключительные работы

4.1.

Отсоедините от двигателя гидравлическую установку  (

96-А-72-00-00-03А-330А-А

).

4.2.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ.

4.3.

Подготовьте к отправке снятый датчик.

4.4.

Отсоедините АРМ ДК от самолёта (

96-А-72-00-00-01А-330А-А

).

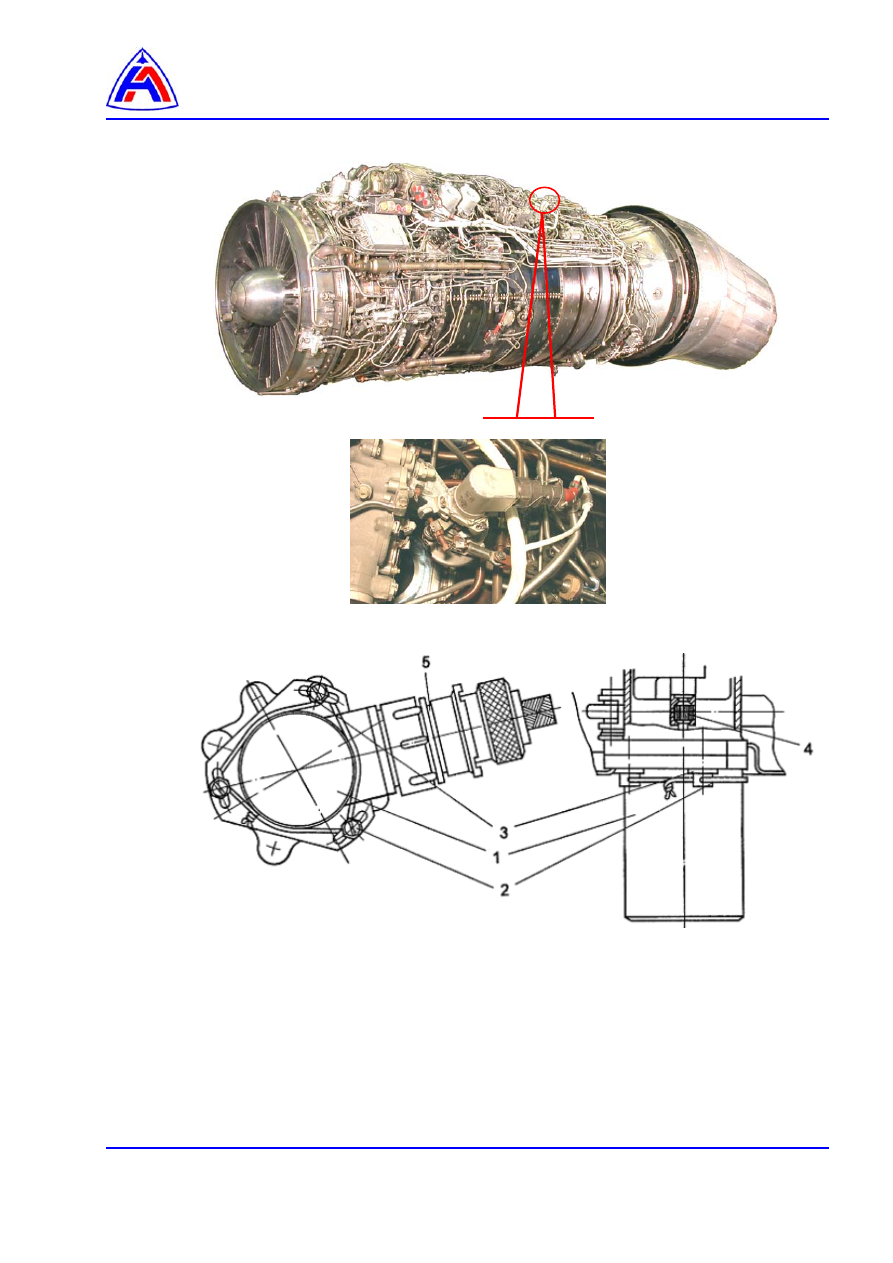

1 – датчик положения створок РС,
2 – винт,
3 – шайба,
4 – шлицевая муфта механизма натяжения,
5 – соединитель.




Рис. 1  Датчик положения створок РС.  Демонтаж и монтаж











Контроль положения поворотного устройства реактивного сопла –

Описание и работа


Содержание



Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………..

1




Перечень рисунков

 1

Датчик   ДБСКТ-250-1Ш-01 ………………………..………………………………………..…

2








Ссылки: нет



Описание:

1.

Общие сведения

1.1.

Система предназначена:
−  контроля положения поворотного устройства (ПУ) реактивного сопла (РС),
−  управления ПУ РС.

1.2.

В состав системы входят:
−  два двухканальных  трансформаторных датчика ДБСКТ-250-1Ш-01,
−  устройство питания и преобразования  УПП-7,
−  бортовое устройство регистрации (БУР),
−  комплексная информационная система сигнализации (КИСС),
−  при наземном контроле – АРМ ДК-30(СД).

1.3.

Работа системы.
ДБСКТ фиксируют величину отклонения поворотного устройства РС (α

ПУ

) и выдают сигналы:

−  два канала одного датчика и один из каналов второго датчика в систему дистанционного

управления (СДУ) самолета,

−  другой канал  второго датчика через устройство УПП-7: на КИСС и  в БУР для индикации

и регистрации.

Визуальный  контроль  положения  ПУ  осуществляется  по  индикации  в  системе  КИСС  на
экране в кабине самолета.

1.4.

Основные эксплутационные технические данные ДБСКТ.

Питание…………………………………..(6 ± 0,6) В  частотой (2000 ± 100) Гц

Рабочая температура среды…………………………от минус 60 ºС до +220 ºС

1.5.

На  датчике  имеются  две  риски,  с  помощью  которых  (совмещением  рисок)  производится
установка электрического нуля при монтаже датчика на двигатель
































































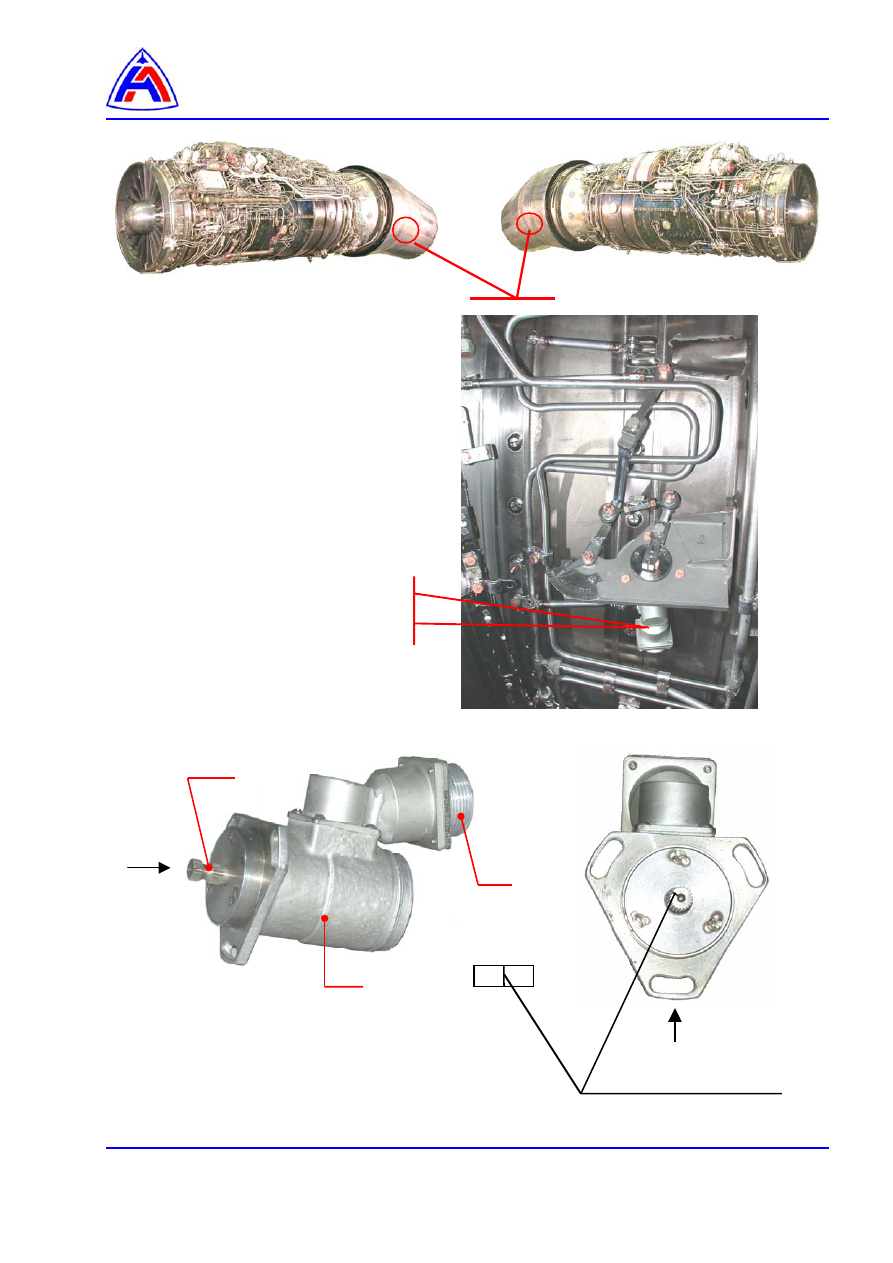

Рис. 1  Датчик   ДБСКТ-250-1Ш-01

Расположение (правого)
ДБСКТ на сопле со снятыми
упругими элементами
поворотного устройства



1 – трансформатор,

 2 – шлицевой вал,
 3 – соединитель.



Вид А

А

Риски установки

электрического нуля



3

1

2

Вид Б

Б
