Редуктор с датчиками ДС-11В (ДС-11Г),  ДП-110.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Редуктор с датчиками  ДС-11В (ДС-11Г), ДП-110.  Демонтаж и монтаж …………….

4






Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-02А-330А-А

Подготовка пульта ПНП-132Б-1 к работе

96-А-72-00-00-09А-271А-А

Отладка двигателя после монтажа насоса-регулятора



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное    рабочее место
АРМ ДК





1


Гидроустановка                      ГУ-3

1













Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба  6.21   ГОСТ 13463-77



3 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т




1,5 м

Шплинт 1,6×20.2.00   ГОСТ 397-79



1 шт.

Лента ЛЭТСАР КФ-0,5  1 группа
ТУ 38-103171-80



3,0 м

Пленка полиэтиленовая
   ГОСТ 10354-82




0,1 м

2



Шпагат технический
   ГОСТ 17308-88




0,3 м

Салфетка хлопчатобумажная



1 шт.


Запасные части:

Номенклатура

Идентификационный номер

Количество

Редуктор с датчиками ДС-11В (ДС-11Г),
ДП-110               (104.09.03.040)







По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолета  (

96-А-72-00-00-00А-920А-А

).

1.2.

Подготовьте к  установке  устанавливаемый  редуктор с  датчиками ДС, ДП.

2.

Демонтаж  (

рис. 1

)

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

2.2.

Отстыкуйте электрические соединители (

6 или 7

) от датчиков.

2.3.

Отвинтите  гайку (

8

).

Снимите ось (

5

).

Снимите шайбы (

1 или 2

)

Отстыкуйте  тендер (

10

) от  рычага (

11

) редуктора.

2.4.

Отвинтите три болта (

1

) крепления редуктора (

3 или 13

) с датчиками.

Снимите редуктор.

3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-

730А-А

.









3.2.

Установите редуктор (

3 или 13

) с датчиками,

Под головки болтов (

1

) крепления редуктора с датчиками  установите новые контровочные

шайбы.
Завинтите  три болта (

1

) крепления редуктора.

Законтрите болты.

3.3.

Состыкуйте  тандер (

10

) с рычагом (

11

).

Установите ось (

5

) и  шайбы (

12

).

Завинтите гайку (

8

).

Законтрите гайку (

8

) шплинтом.

3.4.

Состыкуйте электрические соединители (

6 или 7

).

Законтрите электрические соединители.
Нанесите обмотку на соединители.


4.

Заключительные работы

4.1.

Установите двигатель на самолет  (

96-А-72-00-00-00А-920А-А

).

4.2.

Подсоедините  к  двигателю  гидравлическую установку  ГУ-3  (

96-А-72-00-00-03А-330А-А

).

4.3.

Подсоедините к двигателю автоматизированное рабочее место  АРМ ДК (

96-А-72-00-00-01А-

330А-А

).

Примечание. При замене редуктора с датчиками ВНА КНД дополнительно подсоедините к

двигателю пульт ПНП-132Б-1 (

96-А-72-00-00-02А-330А-А

).

4.4.

С помощью гидроустановки ГУ-3 установите:

−  ВНА КНД  (при замене редуктора с датчиками ВНА КНД) на механический упор при

полностью выдвинутых штоках гидроцилиндров.

−  НА КВД на механический упор при полностью втянутых штоках  (при замене редуктора с

датчиками НА КВД).

Контролируйте по индикатору положения на экране АРМ ДК (ИП) положение ВНА КНД (НА
КВД),  которое должно иметь значение:  (4 ±1) делений  ИП.

4.5.

Переместите с помощью ГУ-3  ВНА КНД  (НА КВД)  на  другой механический упор.
Контролируйте  по индикатору ИП экрана ПУ  положение  ВНА КНД  (НА КВД):

−  ВНА КНД  должно иметь значение   -   (104 ± 2) делений  ИП.

−  НА КВД  должно иметь значение,  указанное в формуляре двигателя  (раздел 5).

4.6.

При несоответствии какого-либо значения ВНА КНД,  НА КВД,  замеренного в пунктах 4.4,
4.5 требуемому, выполните соответствующую регулировку  согласно

96-А-72-00-00-09А-

271А-А

.

4.7.

При замене  редуктора с датчиками ДС и ДП  НА КВД   произведите градуировку записи
положения НА  на  бортовом устройстве регистрации  во  всем  диапазоне перемещений  НА
КВД.

4.8.

Переместите  ВНА КНД  и  НА КВД  в  положение  (4 ±1) деления  ИП.

4.9.

Отсоедините  от  двигателя  гидроустановку ГУ-3  (

96-А-72-00-00-03А-330А-А

).

4.10.

Отсоедините  от  двигателя  АРМ ДК (

96-А-72-00-00-01А-330А-А

),  ПНП-132Б-1 (

96-А-72-00-

00-02А-330А-А

)..

4.11.

Подготовьте к отправке снятые изделия.



















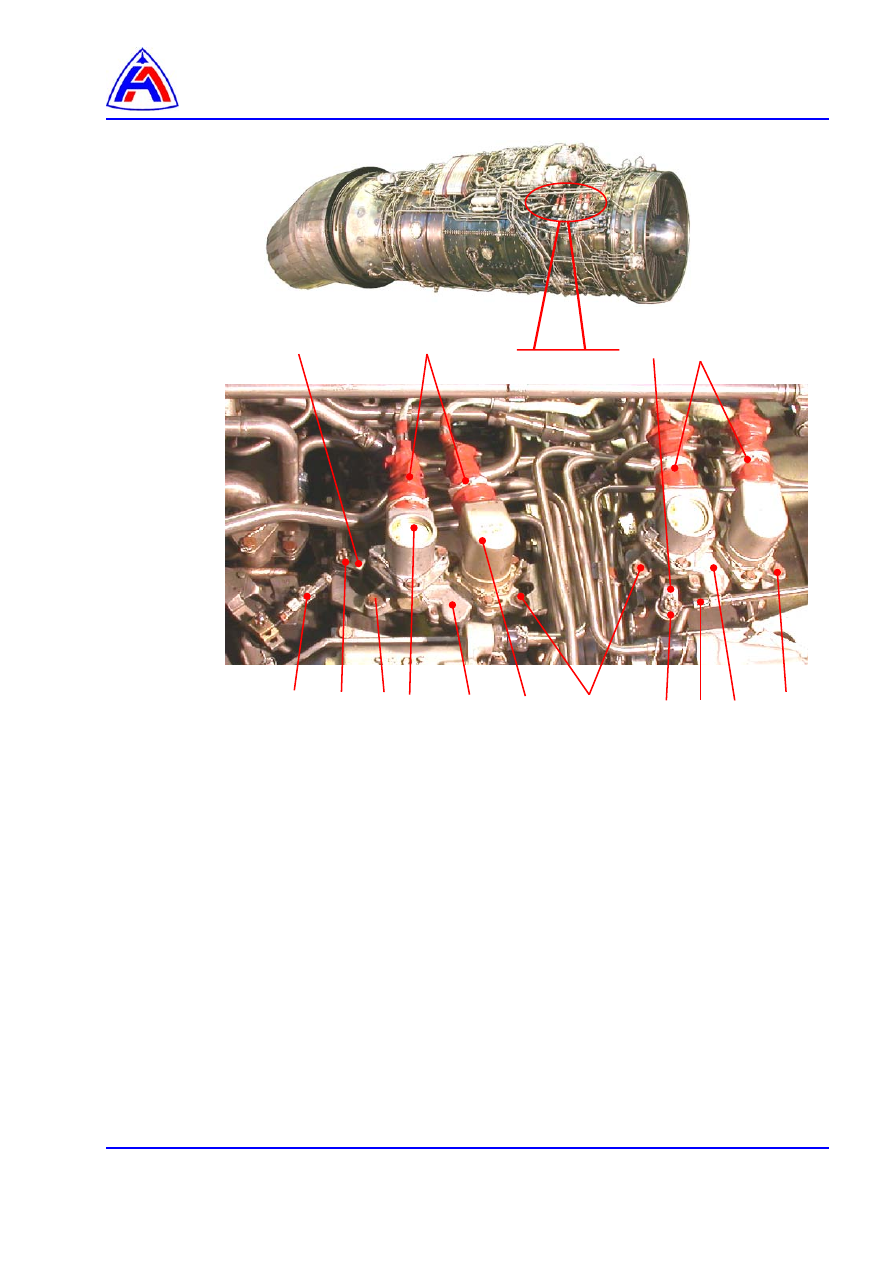

1 – электрожгут,
2 – датчик,































1 - болты крепления редукторов,
2 - датчик (ДС-11В),
3 - редуктор с датчиками КВД,
4 - датчик (ДП-110);
5 - ось,
6, 7 - соединители,
8 - гайка,
9 - шплинт,
10 - тандер,
11 - рычаг,
12 - шайба,
13 - редуктор с датчиками КНД.




Рис.1    Редуктор с датчиками  ДС-11В (ДС-11Г), ДП-110.

Демонтаж и монтаж




1

2

3

4

5
8
12

6

7

10

13

11

1

1

5
8
12

11

10
