Контроль положения закрылков ВНА КНД и

поворотных лопаток НА КВД – Описание и работа


Содержание



Ссылки………………………………………………………………………………………………….

1





Описание ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………

2

 2

Описание…………………………………………………………………………………………

2



 3

Датчик ДС-11В………………………………………………………………………………….

2



 4

Датчик ДП-110……………………………………………………………………………………

2







Перечень рисунков

 1

Датчики контроля положения закрылков ВНА КНД и поворотных лопаток НА КВД..

3

 2

Сельсин-датчик………………………………………………………………………………..

4






Ссылки:

Модули данных,

технические руководства

Название

96-А-73-22-30-00А-000А-А

Комплексный регулятор двигателя КРД-99Б – описание и работа.













Описание:

1.

Общие сведения

1.1.

Система предназначена для контроля положения закрылков ВНА КНД и поворотных лопаток
НА КВД.

1.2.

В состав системы входят:

−  установленные  на  общем  редукторе  датчики  ДС-11В  и  ДП-110  контроля  положения

закрылков ВНА КНД (

рис. 1

),

−  установленные  на  общем  редукторе  датчики  ДС-11В  и  ДП-110  контроля  положения

поворотных лопаток НА КВД (

рис. 1

),

−  комплексный регулятор двигателя КРД,
−  бортовое устройство регистрации (БУР),
−  при наземном контроле – АРМ ДК-30(СД).



1.3.

Основные эксплуатационные технические данные:
−  диапазон измерения датчика ДС-11В (ДС-11Г) ……..…………………

0 … 120 деленй ИП

−  угол поворота вала датчика ДП-110 (в составе КРД-99Б )……………   0 … 30 °
−  рабочий диапазон температур окружающей среды ………….………..   от минус 60 °С

до +220

°С.

2.

Описание

2.1.

Контроль  положения  закрылков  ВНА  КНД  и  поворотных  лопаток  НА  КВД  производится  по
индикации на экране пульта АРМ ДК – 30(СД):

−  За время полета по записи на БУР информации с датчиков ДП-110 через КРД.
−  При наземном опробовании:

-

по информации с датчиков ДП-110 через КРД (с контрольного разъема),

-

по информации с датчиков ДС-11В (при поиске неисправностей).

3.

Датчик ДС-11В  (

рис. 2

)

Основным  элементом  селъсин-датчика  является  бесконтактный  сельсин  (

5

),  имеющий

обмотку  возбуждения  и  обмотку  синхронизации.  Обмотка  возбуждения  подключена  к  сети
переменного тока. Обмотка синхронизации соединена с АРМ ДК-30(СД).

4.

Датчик ДП-110.

Трансформаторные датчики перемещения ДП-110 входят в состав КРД.
Сведения о КРД и датчике ДП-110 изложены в

96-А-73-22-30-00А-000А-А

.
























































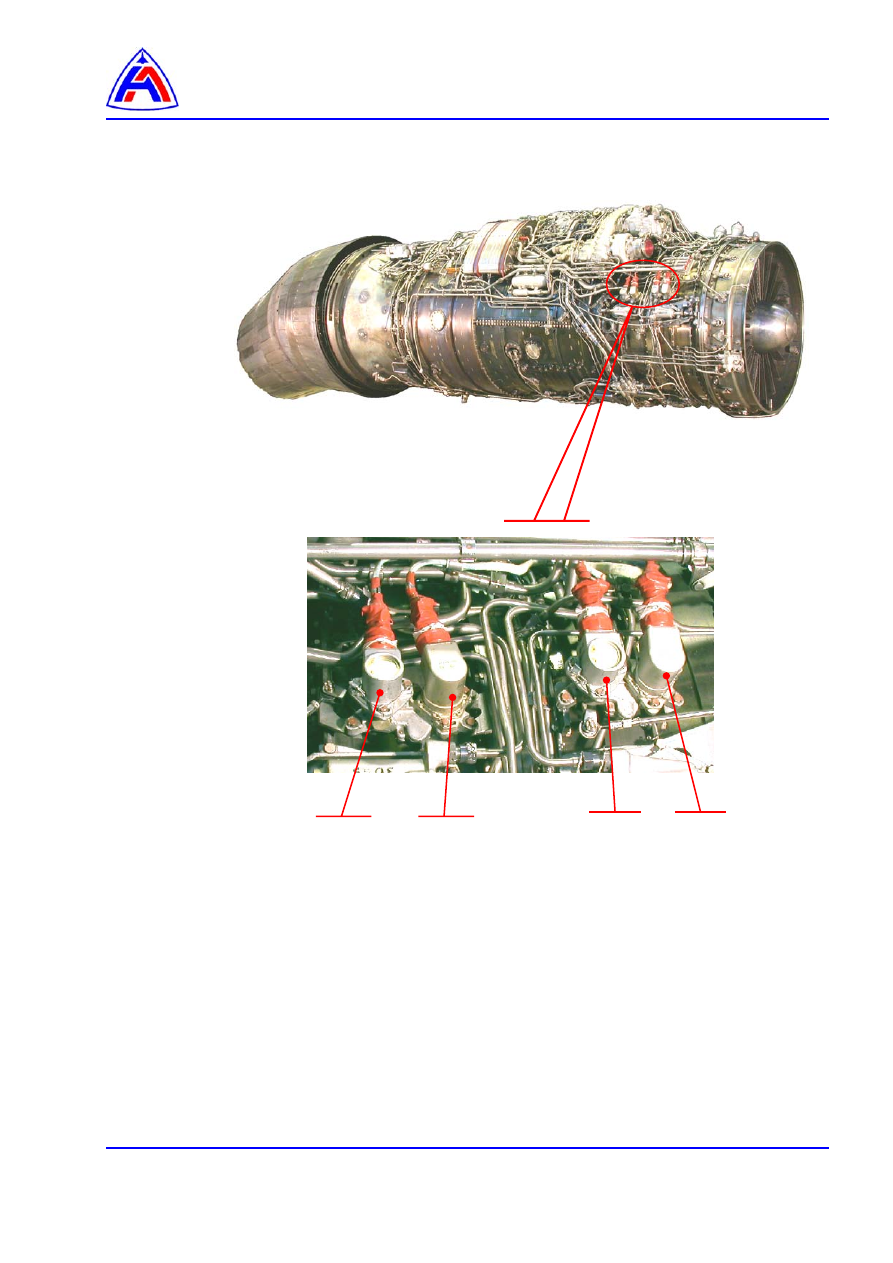

Рис. 1  Датчики контроля положения закрылков ВНА КНД и поворотных лопаток НА КВД

ДП-110

ДС-11В

ДС-11В

ДП-110

Датчики контроля положения
поворотных лопаток НА КВД

Датчики контроля положения

закрылков ВНА КНД

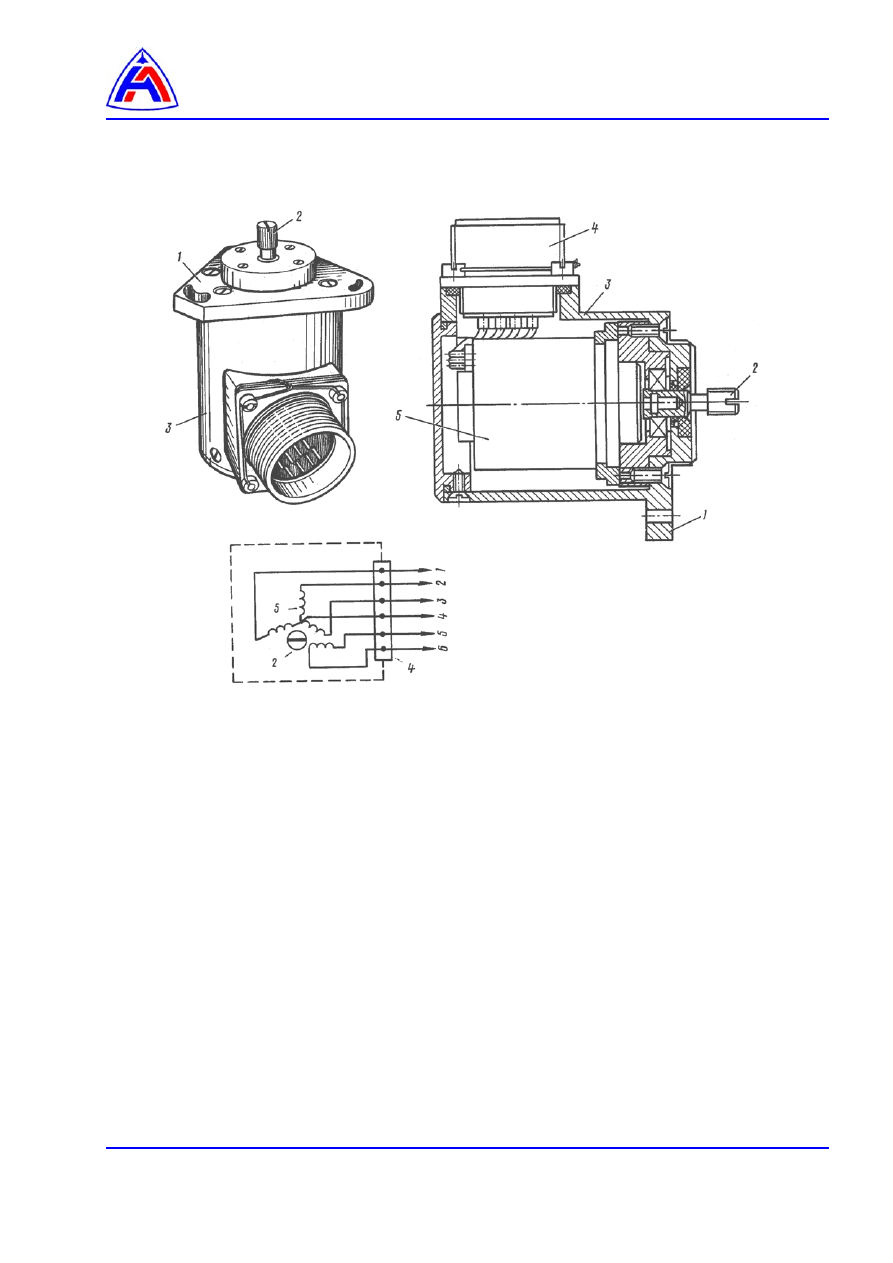

1 – основание,
2 – ротор,
3 – корпус,
4 – соединитель,
5 – сельсин.






Рис. 2    Сельсин-датчик
