Двигатель АЛ-31ПФ. Руководство - часть 382







Датчик вибрации  МВ-27-1.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Датчик вибрации.  Демонтаж и монтаж……………………………………………….…….

4




Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)



Предварительные требования


Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба контровочная 094.2412



5 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,3 м
0,4 м

Пленка полиэтиленовая
   ГОСТ 10354-82




0,1 м

2



Шпагат технический
   ГОСТ 17308-88




0,3 м

Салфетка хлопчатобумажная



1 шт.










Запасные части:

Номенклатура

Идентификационный номер

Количество



Датчик вибрации  МВ-27-1 (гориз.)

По требованию



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк для доступа к датчику вибрации (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите  устанавливаемый  датчик. Механические повреждения не допускаются.

2.

Демонтаж  (

рис. 1

)

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.2.

Отстыкуйте электрический соединитель (

6

) от датчика.

2.3.

Снимите скобы (

8

)  крепления электрожгута (

1

).

2.4.

Отвинтите гайку (

5

) крепления датчика (

2

).

Снимите датчик (

2

) с проставкой (

4

).

2.5.

Отвинтите винты (

3

).

Отсоедините от датчика (

2

)  проставку (

4

).

3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.2.

Подсоедините датчик (

2)

 к проставке (

4

).

Затяните винты (

3

) моментом М

кр

= (0,25 ± 0,02) кгс·м).

Винты (

3

) законтрите проволокой.

ВНИМАНИЕ! – ПОЛОЖЕНИЕ  ОСИ  КОРПУСА  ДАТЧИКА    ДОЛЖНО  СОВПАДАТЬ  С

НАПРАВЛЕНИЕМ  ИЗМЕРЯЕМОЙ  ВИБРАЦИИ,  УКАЗАННОЙ    СТРЕЛКОЙ
НА  ДАТЧИКЕ.

–   РАЗНОСТЬ ЗАЗОРА МЕЖДУ ФЛАНЦЕМ КРЕПЛЕНИЯ ДАТЧИКА И

ПРОСТАВКОЙ У ВИНТОВ ЕГО КРЕПЛЕНИЯ ДОЛЖНА БЫТЬ НЕ БОЛЕЕ
0,1 ММ.

3.3.

Установите датчик (

2

) с проставкой (

4

) на двигатель

Завинтите гайку (

5

).

Законтрите соединение.

3.4.

Состыкуйте электрический  соединитель (

6

)  датчика.

Законтрите соединитель.







3.5.

Установите скобы (

8

) крепления электрожгута (

1

).

Под головки болтов (

7

)  установите новые контровочные шайбы 094.2412.

Законтрите болты (

7

).

4.

Заключительные работы

4.1.

Закройте на самолете  люк.

4.2.

Произведите  опробование двигателя  (

96-А-72-00-00-01А-340А-А

).

Контролируйте  значение  виброскорости.

4.3.

Подготовьте  к отправке снятый датчик.
























1 – электрожгут,
2 – датчик,
3 – винт,
4 – проставка,
5 – гайка,
6 – соединитель,

7 – болт,
8 – скоба,
9 - шайба контровочная,





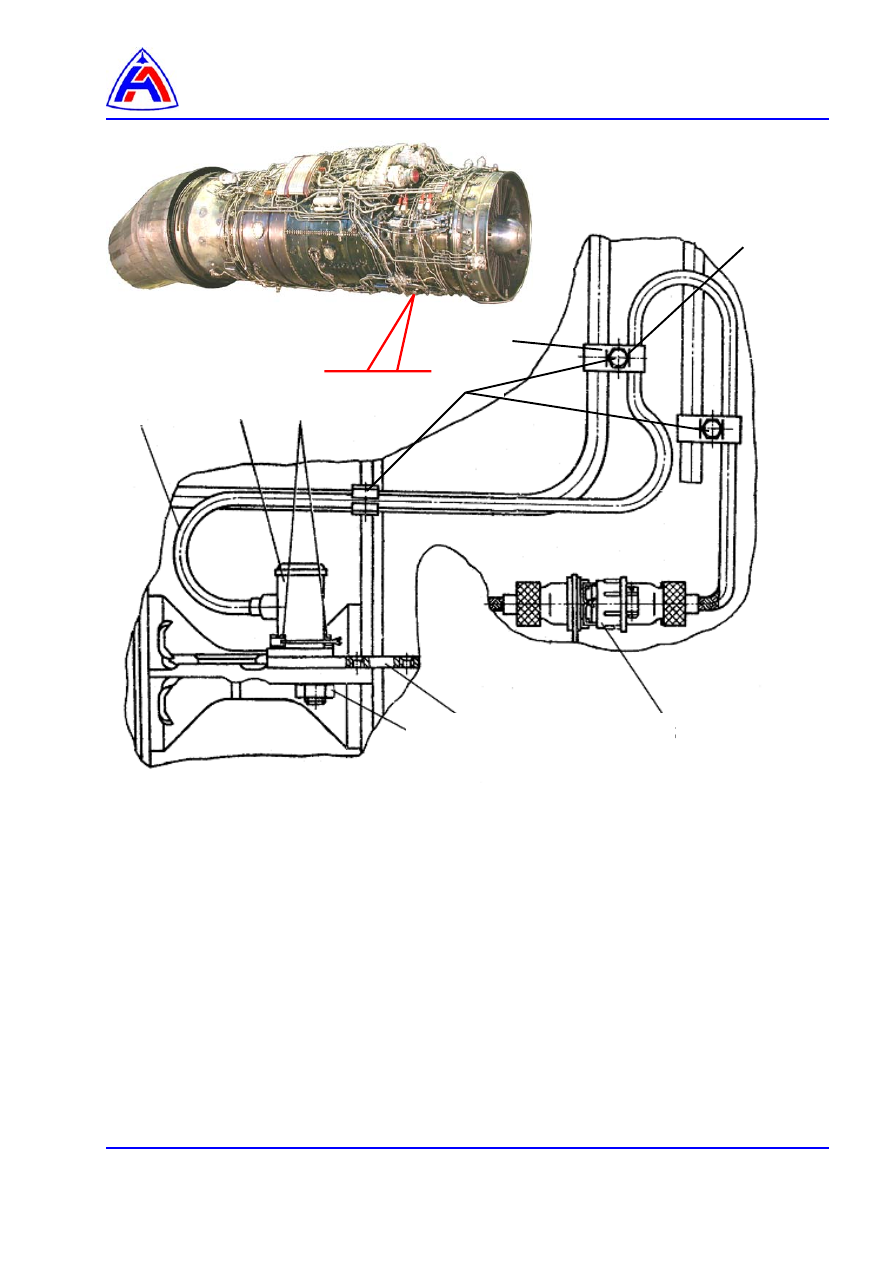

Рис. 1   Датчик вибрации. Демонтаж и монтаж






7

8

9

  5     4                                       6

1                  2          3
