Контроль температуры масла – Описание и работа



Контроль температуры масла - Описание и работа


Содержание



Описание ……………………………………………………………………………………………….

1



 1

Общие сведения …………….…………………………………………………………………

1



 2

Датчик температуры П-109……………………………………………………………………

1







Перечень рисунков

 1

Приемник температуры масла (датчик П-109)…………………………………………..…

2





Ссылки: нет



Описание:

1.

Общие сведения

1.1.

В состав системы контроля температуры масла входят:
−  приемник температуры масла ( датчик температуры П-109),
−  комплексный регулятор двигателя (КРД),
−  комплексная информационная система сигнализации (КИСС),

1.2.

Визуальный  контроль  температуры  масла  на  входе  в  двигатель  осуществляется  по
индикации в системе КИСС.

Электрические  сигналы  приемника  поступают  в  канал  контроля  температуры  масла  КРД.
При достижении температуры масла ≥ 212 °С КРД выдает сигналы:
−  в КИСС (на экран в кабине самолета и в ДЗУ КИСС),
−  систему речевого оповещения.

По  сигналам  КРД  на  экране  КИСС  высвечивается  сообщение  СБРОСЬ  ОБОРОТЫ.
ПЕРЕГРЕВ МАСЛА и выдается дублирующая речевая команда СБРОСЬ ОБОРОТЫ.



2.

Датчик температуры П-109

2.1.

Диапазон измерения температур………………….. от минус 60 до +300 °С

2.2.

Описание.
Датчик представляет собой неразборную конструкцию.

В качестве термочувствительного элемента (

1, рис. 1

) использована платиновая проволока,

герметично закрытая корпусом (

2

).

Концы  платиновой  проволоки  с  помощью  проводов  подсоединены  к  контактам  вилки
соединителя (

3

).

Для подключения к внешней электрической цепи служит вилка соединителя (

3

).

Кольцо уплотнительное (

4

) служит для уплотнения места соединения датчика на изделии.

2.3.

Работа

Принцип  действия  датчика  основан  на  использовании  свойств  металла  (платиновой

проволоки)  изменять  свое  электрическое  сопротивление  в  зависимости  от  изменения
температуры.





Контроль температуры масла – Описание и работа

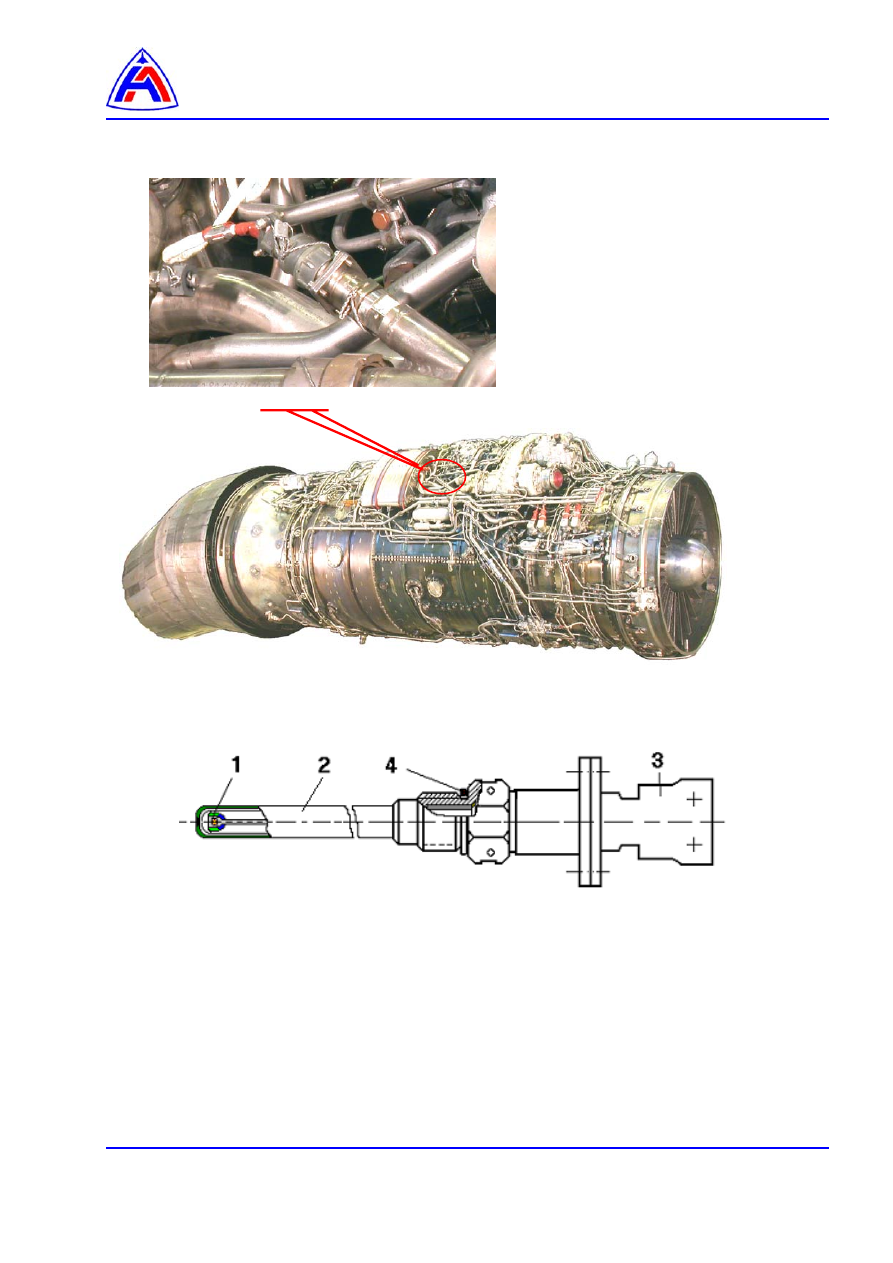

Рис. 1  Приемник температуры масла

(датчик П-109)






1 – термочувствительный элемент,
2 – корпус,
3 – вилка соединителя,
4 – кольцо уплотнительное.







Приемник температуры масла.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков



1

Приемник температуры масла (датчик П-109).  Демонтаж и монтаж……………….

3



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж


Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо   19-1-1   ОСТ 1 10292-80



1 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,5 м
0,3 м

Пленка полиэтиленовая
   ГОСТ 10354-82




0,2 м

2



Шпагат технический
   ГОСТ 17308-88




0,5 м

Салфетка хлопчатобумажная



1 шт.


Запасные части:

Номенклатура

Идентификационный номер

Количество



Датчик  температуры П-109

По требованию








Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности




Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк  АГРЕГАТЫ ДВИГАТЕЛЯ  (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите    устанавливаемый    приемник  температуры.  Механические  повреждения  не
допускаются.

2.

Демонтаж  (

рис. 1

)

2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отстыкуйте электрический соединитель (

3

) от датчика.

2.4.

Вывинтите приемник температуры (

2

)  из  трубопровода (

1

).



Извлеките  из  трубопровода    приемник    температуры    вместе  (по  возможности)  с
уплотнительным кольцом (

4

).

При извлечении уплотнительного кольца отдельно от приемника  температуры используйте
крючок.

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

3.2.

При демонтаже соединителей электрических коммуникаций руководствуйтесь
требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.3.

Установите на приемник температуры (

2

) новое уплотнительное кольцо (

4

).

3.4.

Завинтите приемник температуры (

2

)  в штуцер трубопровода (

1

)

Законтрите соединение.

3.5.

Состыкуйте электрический соединитель (

3

).

Законтрите соединитель.

4.

Заключительные работы

4.1.

Закройте на самолете люк  АГРЕГАТЫ ДВИГАТЕЛЯ.

4.2.

Подготовьте к отправке снятый датчик.

4.3.

При  очередном  опробовании  двигателя    на  режиме    МГ    проверьте  герметичность  стыка  в
месте установки приемника температуры масла.
