Двигатель АЛ-31ПФ. Руководство - часть 378



Приемник полного давления Р







3.7.

Подсоедините трубопровод (

2

) к приемнику давления.

Законтрите соединение.

3.8.

Установите скобы крепления трубы (

2

), снятые при демонтаже.

Под винты крепления скоб установите новые контровочные шайбы 094.2412.
Законтрите соединения.



4.

Заключительные работы

4.1.

Закройте люк самолета.

4.3.

Подготовьте к отправке снятый приемник полного давления.





Приемник полного давления Р














































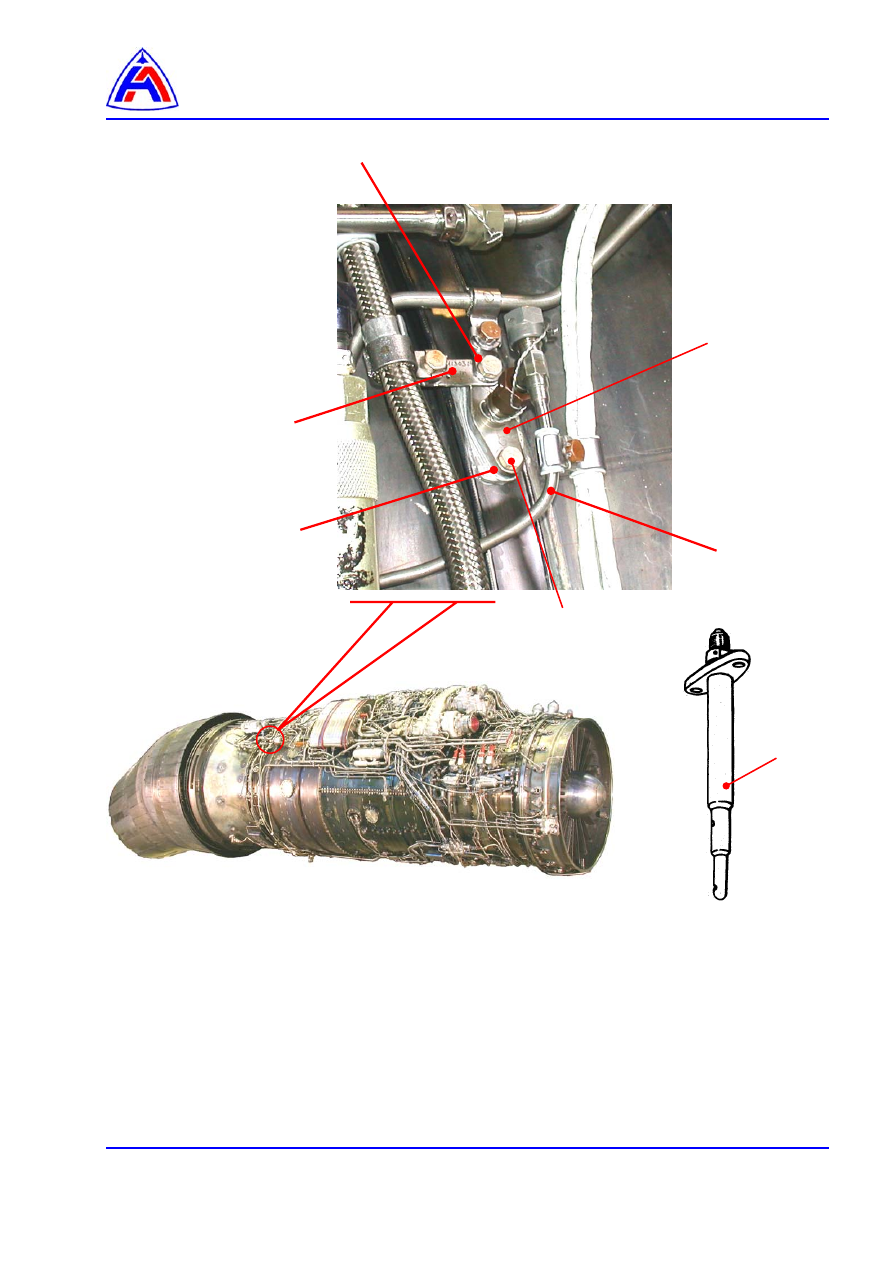

1 – приемник полного давления Р

04

,

2 – трубопровод,
3 – винт крепления приемника полного давления,
4 – прокладка,
5, 6 – кронштейны крепления скоб жгута и трубопровода.




Рис. 1   Приемник полного давления Р

04

.

Демонтаж и монтаж




5

6

4

3

2

1

1







Контроль температуры топлива - Описание и работа


Содержание



Ссылки………………………………………………………………………………………………….

1





Описание ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………

2







Перечень рисунков

 1

Приемник температуры топлива П-109……..……..……………………………………..…

3






Ссылки:

Модули данных,

технические руководства

Название

96-А-77-61-00-00А-000А-А

Контроль температуры масла – описание и работа.


Описание:


1.

Общие сведения

1.1.

В состав системы контроля температуры топлива на входе в двигатель входят:
−  приемник температуры топлива (датчик  температуры П-109), (

рис. 1

),

−  комплексный регулятор двигателя (КРД),
−  комплексная информационная система сигнализации (КИСС),


1.2.

Визуальный  контроль  температуры  топлива  на  входе  в  двигатель  осуществляется  по
индикации в системе КИСС.

Электрические  сигналы  приемника  поступают  в  канал  контроля  температуры  топлива  КРД.
При превышении температуры топлива:
−  ≥ 110 °С для топлива типа ТС-1,
−  ≥ 120 °С для топлива типа РТ,

КРД выдает сигналы:
−  в КИСС (на экран в кабине самолета и в ДЗУ КИСС),
−  систему речевого оповещения.

По  сигналам  КРД  на  экране  КИСС  высвечивается  сообщение



ПЕРЕГРЕВ  ТОПЛИВА.

УВЕЛИЧЬ  ОБОРОТЫ  и  выдается  дублирующая  речевая  команда  ПЕРЕГРЕВ  ТОПЛИВА.
УВЕЛИЧЬ ОБОРОТЫ.



1.3.

Основные эксплуатационные технические данные:

рабочий диапазон измерения П-109……………………….. от минус 60 до +300 °С


1.4.

Конструкция и принцип действия датчика  температуры П-109 описаны в

96-А-77-61-00-00А-

000А-А

.

1.5.

Приемник температуры топлива (П-109) установлен в трубопроводе отвода топлива из ДЦН
к фильтру топливной системы низкого давления.
























































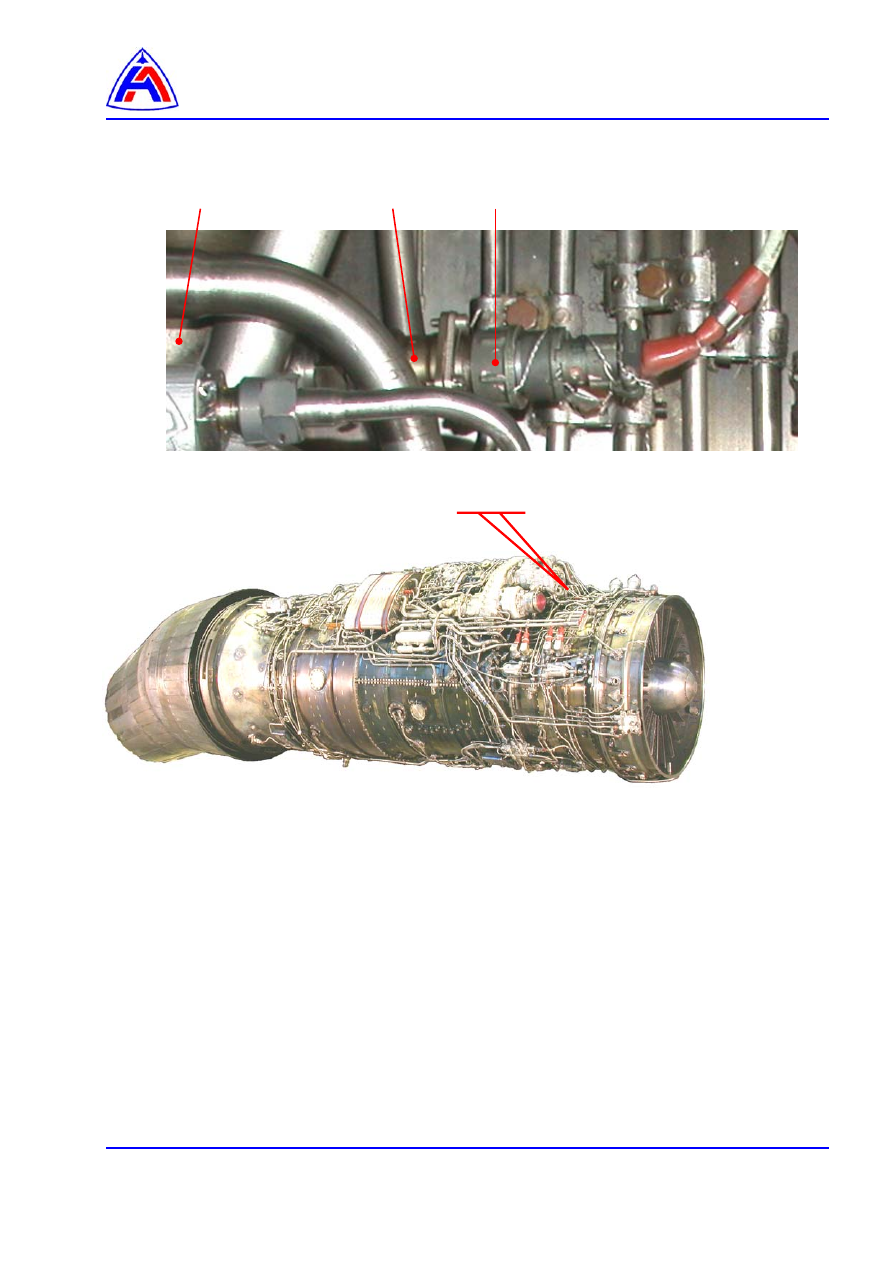

1 - трубопровод подвода топлива,
2 - приемник температуры,
3 - соединитель.







Рис. 1  Приемник температуры топлива П-109









1

2

3
