Приемник температуры топлива. Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков



1

Приемник температуры топлива (датчик П-109).  Демонтаж и монтаж……………….

4


Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра


Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо   19-1-1   ОСТ 1 10292-80



1 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,5 м
0,3 м

Пленка полиэтиленовая      ГОСТ 10354-82



0,2 м

2



Шпагат технический            ГОСТ 17308-88



0,5 м

Салфетка хлопчатобумажная



1 шт.


Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик  температуры П-109

По требованию









Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности








Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк  для доступа к приемнику температуры топлива  (

30-И-11-22-00-

00А-031А-А

).

1.2.

Осмотрите  устанавливаемый  приемник температуры. Механические повреждения не
допускаются.

1.3.

Слейте топливо из основного топливного фильтра (

96-А-73-21-00-01А-920А-А

).

2.

Демонтаж  (

рис. 1

)

2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отстыкуйте электрический соединитель (

3

) от датчика.

2.4.

Вывинтите приемник температуры (

2

)  из  трубопровода (

1

).



Извлеките  из  трубопровода    приемник    температуры    вместе  (по  возможности)  с
уплотнительным кольцом (

4

).

При извлечении уплотнительного кольца отдельно от приемника  температуры используйте
крючок.

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

3.2.

При демонтаже соединителей электрических коммуникаций руководствуйтесь
требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.3.

Установите на приемник температуры (

2

) новое уплотнительное кольцо (

4

).

3.4.

Завинтите приемник температуры (

2

)  в штуцер трубопровода (

1

)

Законтрите соединение.

3.5.

Состыкуйте электрический соединитель (

3

).

Законтрите соединитель.

4.

Заключительные работы

4.1.

Откройте  перекрывной  кран  топливной  системы  самолета    переключателем  ПОЖАРНЫЙ
КРАН.







4.2.

Выпустите воздух из топливной системы двигателя   (

96-А-72-00-00-01А-230А-А

).

4.3.

Закройте на самолете люк.

4.4.

Подготовьте к отправке снятый датчик.

4.5.

При очередном опробовании двигателя  на режиме  МГ  проверьте герметичность стыка в
месте установки приемника температуры топлива.
















































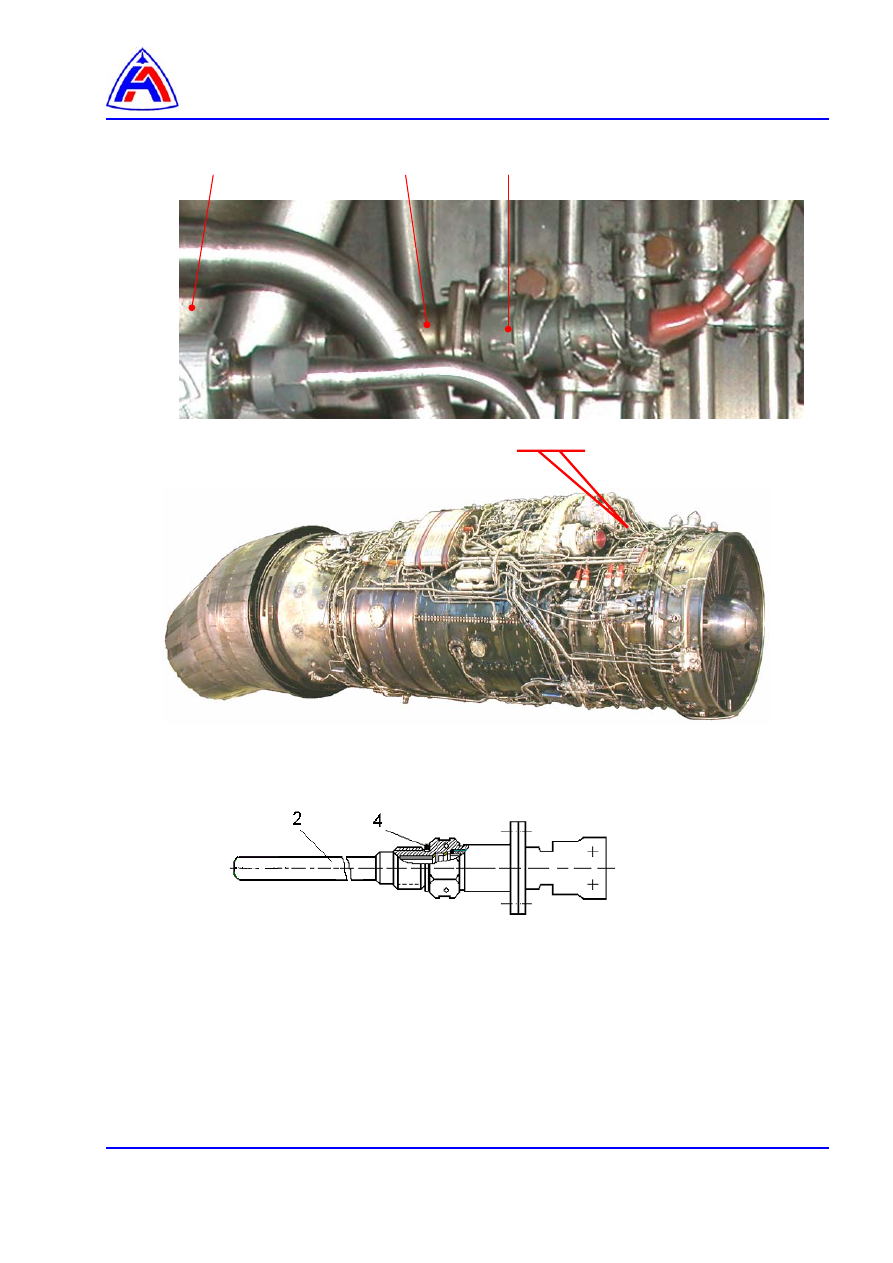

1 – трубопровод подвода топлива,
2 – приемник температуры,
3 – соединитель,
4 – уплотнительное кольцо.




Рис. 1  Приемник температуры топлива (датчик П-109)

Демонтаж и монтаж




1

2

3
