Двигатель АЛ-31ПФ. Руководство - часть 377











Контроль давления газов за турбиной низкого давления -

Описание и работа


Содержание



Описание ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………

2



 2

Описание …………………………………………………………………………………………

2







Перечень рисунков

 1

Приемник полного давления Р

04

……..……..……………………………………………..…

2






Ссылки: нет











Описание:


1.

Общие сведения
Приемник полного давления газов за турбиной низкого давления (Р

4

) применяется в системе

контроля, входящей в состав АРМ ДК-30(СД).


2.

Описание.

Приемник полного давления сварной конструкции.

Приемник состоит из:
−  штуцера  (

1, рис. 1

) с фланцем,

−  наконечника (

2

) с двумя заборными отверстиями.

Приемник установлен на фланце шпангоута корпуса смесителя.





































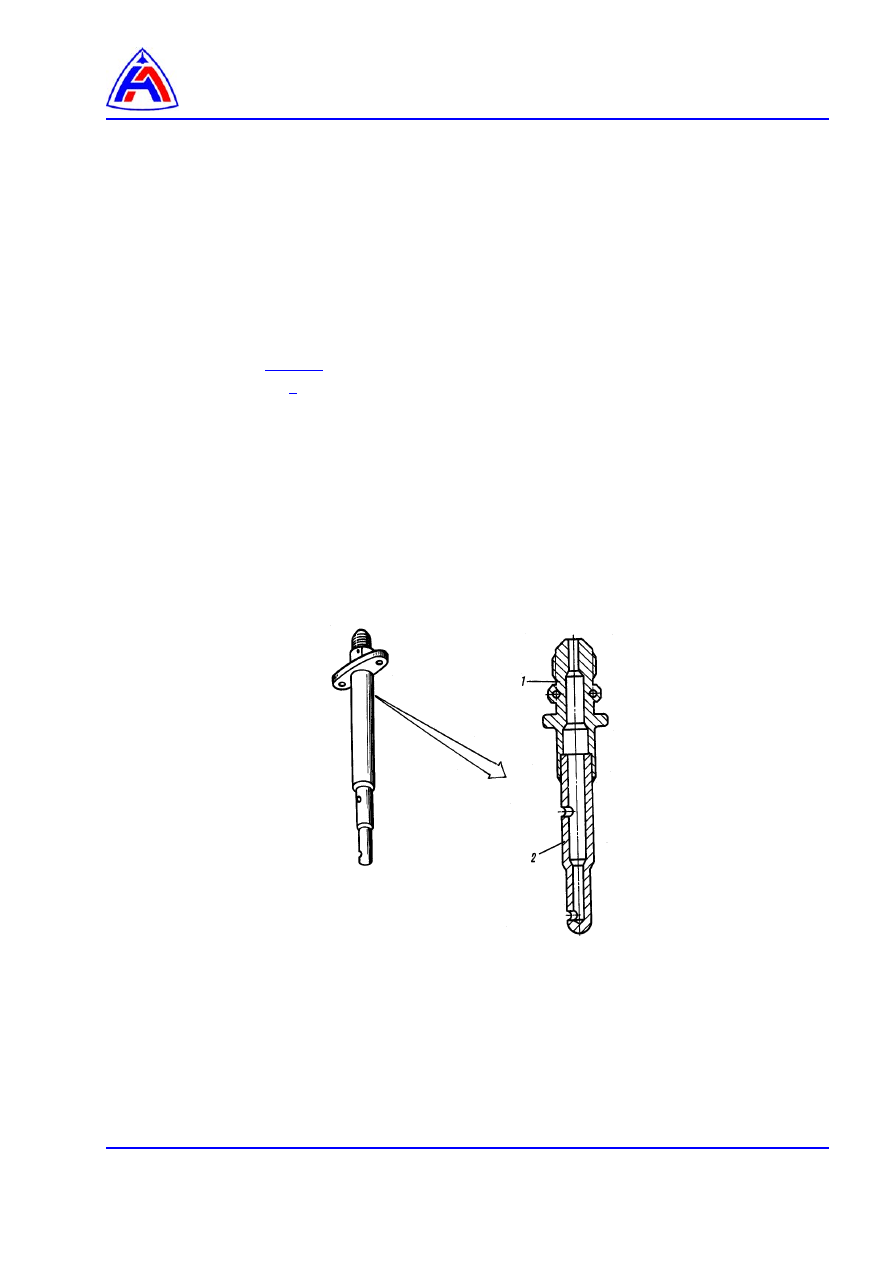

1 – штуцер,
2 – наконечник.





Рис. 1  Приемник полного давления Р

4







Приемник полного давления Р







Приемник полного давления Р

04.



Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Приемник полного давления Р

04

.  Демонтаж и монтаж…………………………………….

4




Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж




Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,8-ТС-12Х18Н10Т




0,4 м

Шайба контровочная 094.2412



5 шт.

Прокладка 104.34.00.020



1 шт.

Пленка полиэтиленовая
   ГОСТ 10354-82




0,1 м

2



Шпагат технический
   ГОСТ 17308-88




0,3 м

Салфетка хлопчатобумажная



1 шт.

Бензин-растворитель (НЕФРАС С2-80/120)
ТУ 38.401-67-108-92




0,05 л

Лейкопластырь



0,01 м

2





Приемник полного давления Р








Запасные части:

Номенклатура

Идентификационный номер

Количество

Приемник полного давления Р

04



104.09.02.050





По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Процедура:

1.

Подготовительные работы

1.1.

Откройте люк для доступа к приемнику полного давления Р

04

 (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый приемник. Механические повреждения не допускаются.

2.

Демонтаж  (

рис. 1

)

2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

2.2.

Снимите скобы крепления трубопровода (

2

).

2.3.

Отвинтите гайку крепления трубопровода (

2

).

Отсоедините трубопровод (

2

) от штуцера приемника давления.

2.4.

Отвинтите болты (

3

) крепления приемника давления (

1

).

Разверните приемник на 90 градусов.
Извлеките приемник из корпуса смесителя.
Снимите прокладку (

4

).

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

3.2.

Протрите фланец корпуса смесителя салфеткой, смоченной в бензине.

3.3.

Установите новую прокладку 104.34.00.020 на фланце шпангоута корпуса смесителя.

3.4.

Введите приемник (

1

) в корпус смесителя.

3.5.

Установите на место кронштейны (

5 и 6

) крепления скоб жгута и трубопровода.

3.6.

Установите болты (

3

) крепления приемника давления.

Завинтите болты.
Законтрите болты.
