Двигатель АЛ-31ПФ. Руководство - часть 376







Датчик абсолютного давления  ПАД-1,6.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Датчик абсолютного давления  ПАД-1,6.. Демонтаж и монтаж………………………….

4




Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-340А-А

Проверка и регулировка КРД-99Б на неработающем двигателе


Предварительные требования


Вспомогательное оборудование: нет


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,2 м
0,2 м

Пленка полиэтиленовая
   ГОСТ 10354-82




0,3 м

2



Шпагат технический
   ГОСТ 17308-88




0,5 м

Салфетка хлопчатобумажная



1 шт.










Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик  ПАД-1,6

По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Процедура:

1.

Подготовительные работы

1.1.

Откройте люк  самолета доступа к датчику ПАД-1,6  (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый приемник. Механические повреждения не допускаются.

2.

Демонтаж

2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отстыкуйте электрический соединитель (

2,



рис. 1

) от датчика.

2.4.

Отсоедините трубопровод (

6

).

2.5.

Отвинтите  гайку (

4

)  крепления  датчика  к  панели (

3

).

Снимите датчик.

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

3.2.

При демонтаже соединителей электрических коммуникаций руководствуйтесь
требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.3.

Установите датчик (

1

) на панель (

3

).

Завинтите гайку (

4

) крепления датчика к панели (

3

).

Законтрите гайку (

4

).

3.4.

Состыкуйте электрический соединитель (

2

) с датчиком.

Законтрите электрический соединитель.
Нанесите обмотку на электрический соединитель  (

96-А-70-70-00-00А-730А-А

).

3.5.

Произведите проверку КРД канала измерения Р

01

(

96-А-72-00-00-00А-340А-А, пункты 7.1

,

7.17…7.23

).







3.6.

Подсоедините трубопровод (

6

).

Завинтите накидную гайку (

5

).

Законтрите гайку.

4.

Заключительные работы

4.1.

Закройте люк  самолета.

4.2.

Подготовьте к отправке снятый датчик.

































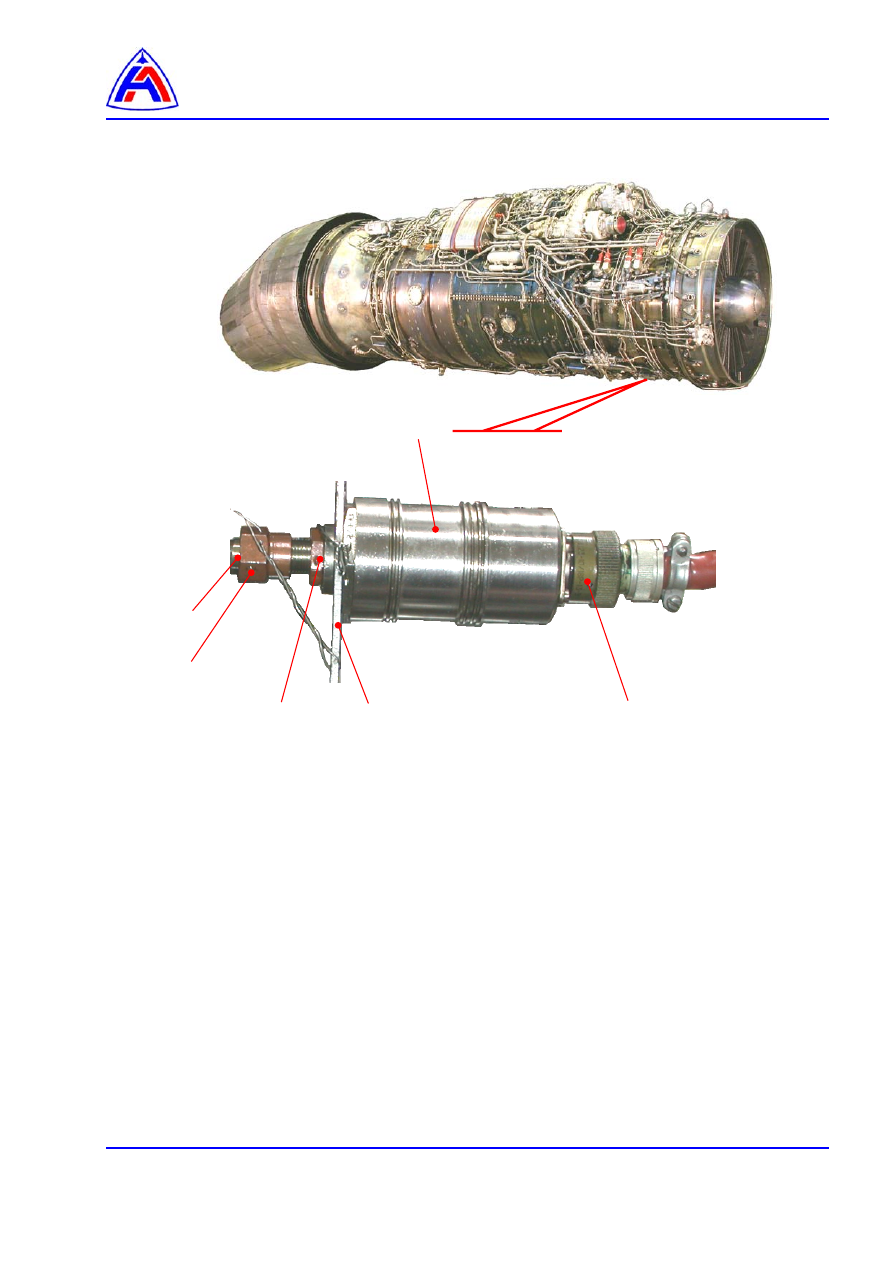

1 – датчик абсолютного давления,
2 – соединитель,
3 – панель,
4 – гайка крепления датчика,
5 – гайка накидная,
6 – трубопровод.





Рис. 1   Датчик абсолютного давления ПАД-1,6

Демонтаж и монтаж.










1

6

2

4

5

3
