Двигатель АЛ-31ПФ. Руководство - часть 374









Контроль давления воздуха на входе в компрессор низкого

давления – Описание и работа


Содержание



Описание ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………

2



 2

Описание …………………………………………………………………………………………

2



 3

Работа системы ………………………………………………………………………

2




Перечень рисунков

 1

Приемник полного давления Р

01

……..……..……………………………………………..…

3



 2

Датчик абсолютного давления ПАД-1,6……………………………………………………

4



 3

Функциональная схема работы датчика ПАД-1,6…………………………………………

4





Ссылки: нет










Описание:

1.

Общие сведения

1.1.

Контроль  давления  воздуха  (Р

01

)  на  входе  в  компрессор  осуществляется  датчиком

абсолютного давления ПАД-1,6 совместно с приемником полного давления.

1.2.

В состав системы контроля Р

01

 входят:

−  датчик абсолютного давления ПАД-1,6 совместно с приемником полного давления,
−  бортовое устройство регистрации (БУР),
−  комплексный регулятор двигателя (КРД),
−  АРМ ДК-30(СД).


2.

Описание

2.1.

Одноточечный  приемник  полного  давления  представляет  собой  литой  корпус  (

1,  рис. 1

)  с

приваренными к нему:
−  воздухозаборной трубкой (

5

),

−  коробкой (

4

),

−  штуцера (

2

) отвода воздуха к датчику ПАД-1,6,

−  штуцера (

3

) подвода воздуха для обогрева приемника.

Приемник полного давления установлен на корпусе ВНА КНД (

рис. 1

).

2.2.

Датчик абсолютного давления ПАД-1,6 (

рис. 2

) предназначен для дистанционного измерения

давления с повышенной точностью в газовоздушном тракте двигателя.

2.2.1.

Основные технические данные:
Диапазон давлений измерения датчика ………………….   от 0,1 до 1,6 кгс/см

2

.

Перегрузочное давление …………………………………..

8 кгс/см

2

.

2.2.2.

Работа датчика (

рис. 3

)

Принцип работы датчика основан на преобразовании перемещения центра чувствительного
элемента в электрический сигнал, пропорциональный этому перемещению.

Давление  измеряемый  среды  Р  воздействует  на  чувствительный  элемент  датчика  (

4

).  Под

воздействием  давления  центр  чувствительного  элемента  перемещается  и  перемещает
жестко  связанный  с  ним  якорь  (

2

)  дифференциального  трансформатора.  При  этом  за  счет

перераспределения  зазоров  между  катушками  (

1, 3

)  и  якорем  изменяется  выходное

напряжение датчика.

Компенсация  температурной  погрешности  производится  путем  подбора  компенсационных
катушек R1, R2, R3, R4.

2.2.3.

Датчик ПАД-1,6 установлен на кронштейне, закрепленном на фланце корпуса КНД (

рис. 2

).



3.

Работа системы.

Датчик  абсолютного  давления  ПАД-1,6  измеряет  Р

01

и  преобразовывает  давление  в

электрические сигналы. Электрические сигналы поступают для преобразования в КРД.
После преобразования текущее значение Р

01

регистрируется в БУР.

Предусмотрен визуальный контроль Р

01

по индикации на экране АРМ ДК-30(СД).

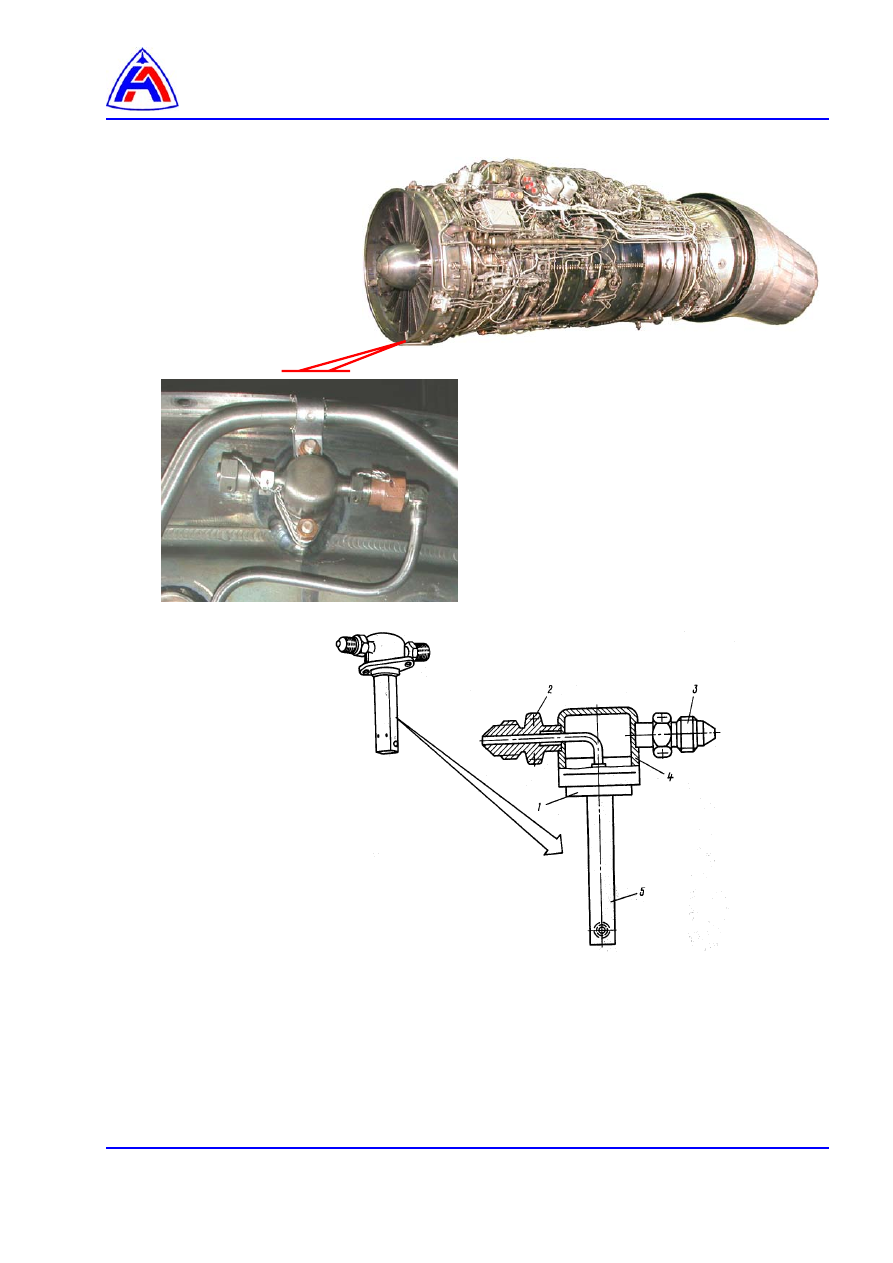

1 – корпус,
2 – штуцер отвода воздуха в систему контроля,
3 – штуцер подвода воздуха для обогрева приемника,
4 – коробка,
5 – воздухозаборная трубка.




Рис. 1  Приемник полного давления Р

01

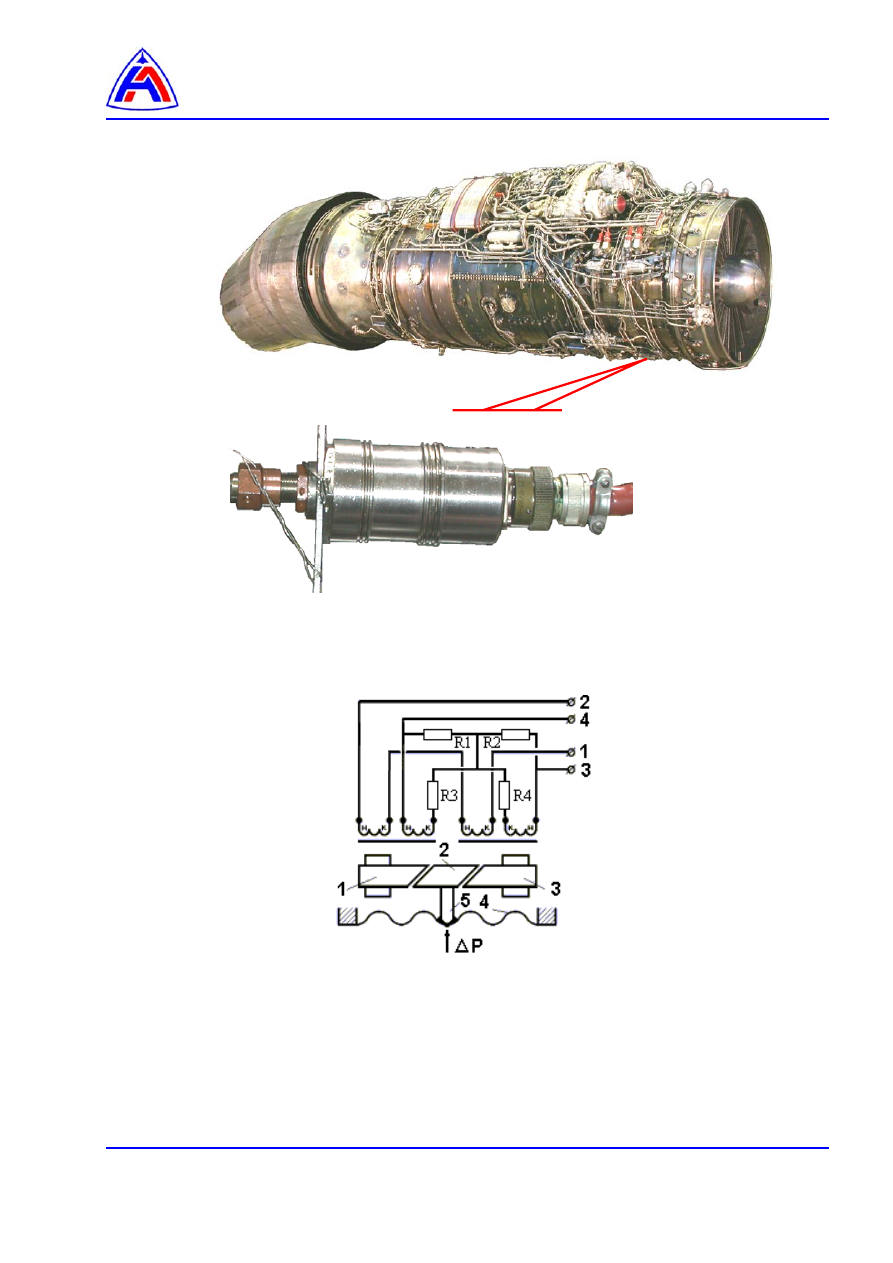

Рис. 2  Датчик абсолютного давления ПАД-1,6










1 – катушка с сердечником верхняя,
2 – якорь,
3 – катушка с сердечником нижняя,
4 – чувствительный элемент,
5 – шток.



Рис. 3  Функциональная схема работы датчика ПАД-1,6
