Двигатель АЛ-31ПФ. Руководство - часть 373

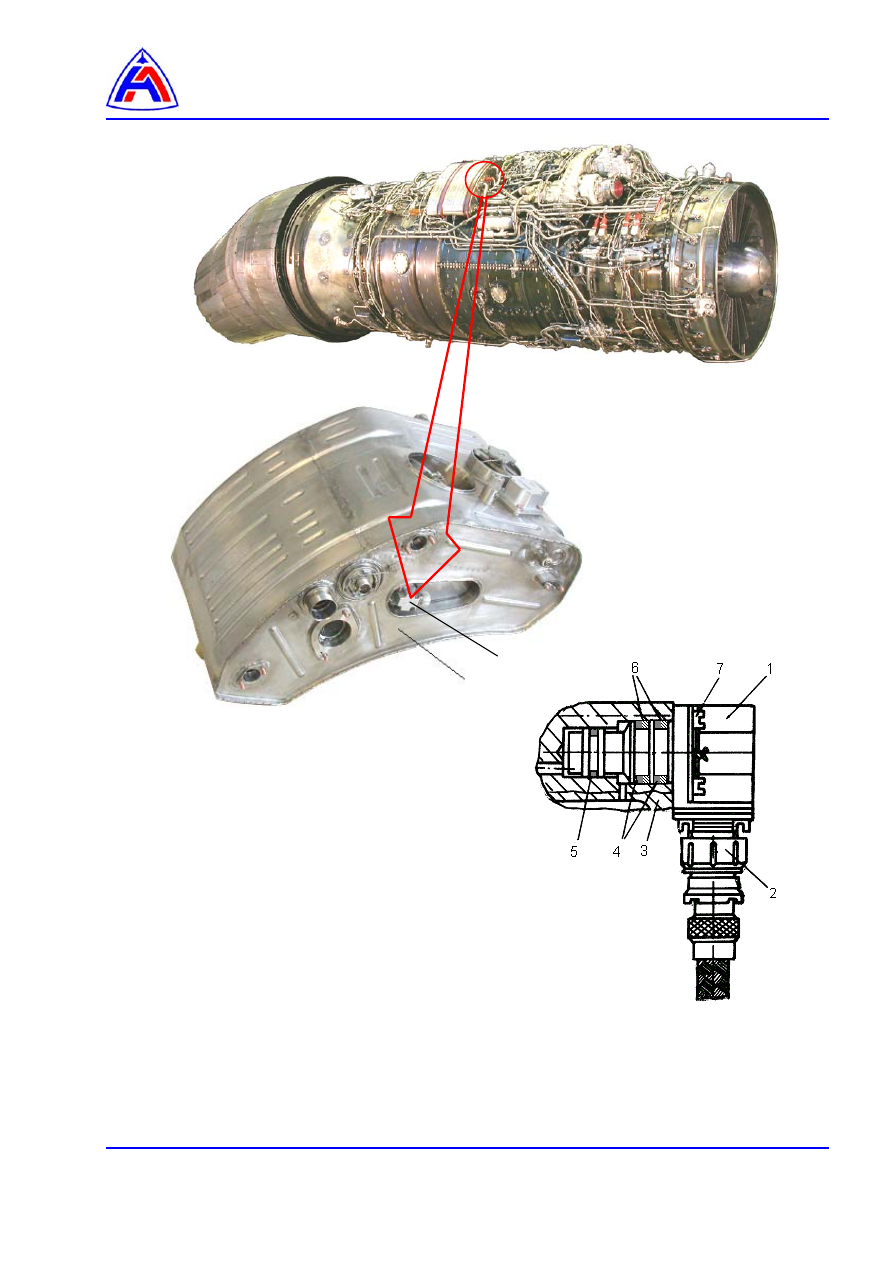

Рис. 2  Сигнализатор перепада давления СП-0,4ЭТ на масляном фильтре.

Демонтаж и монтаж




1

8

1 – сигнализатор перепада давления на

масляном фильтре,

2 – соединитель,
3 – корпус фильтра,
4 – уплотнительные кольца,
5 – уплотнительное кольцо,
6 – защитные кольца,
7 – винты крепления,
8 – маслобак.









Датчик давления ДАТ-4.  Демонтаж и монтаж


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ……………………………………………………………..

1





Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков



1

Датчик давления  ДАТ-4.     Демонтаж и монтаж………………………………………..

3





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-340А-А

Проверка и регулировка КРД-99Б на неработающем двигателе (после
замены или при поиске неисправностей регулятора)



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пульт   ПНП-132Б-1   (из состава АРМ ДК)



1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,2 м
0,3 м

Пленка полиэтиленовая   ГОСТ 10354-82



0,3 м

2



Шпагат технический          ГОСТ 17308-88



0,5 м

Салфетка хлопчатобумажная



1 шт.









Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик давления ДАТ-4

По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности


Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк  АГРЕГАТЫ ДВИГАТЕЛЯ  (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте к установке устанавливаемый датчик в соответствии с паспортом, РЭ  на него.

2.

Демонтаж

2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Расстыкуйте соединитель (

3, рис. 1

).

2.4.

Отвинтите  гайку  трубопровода  (

1

)  подвода масла  к  датчику (

2

) от  штуцера  датчика  и гайку

крепления датчика на кронштейне.

2.5.

Снимите датчик с кронштейна.

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Установите  датчик  (

2

)  на  кронштейн    и  закрепите    его    гайкой.  Соединение  затяните  и

законтрите.

3.4.

Завинтите  гайку  трубопровода  (

1

)  подвода  масла  к  датчику    на  штуцере  датчика.

Соединение затяните и законтрите.

3.5.

Состыкуйте соединитель (

3

) и завинтите гайку соединителя. Соединение  законтрите.

4.

Заключительные работы

4.1.

Произведите  проверку канала КРД измерения давления масла  (

96-А-72-00-00-00А-340А-А

).

4.2.

Произведите запуск двигателя с выходом на режим “Малый газ” и  проверьте герметичность
соединения трубопровода  подвода масла к датчику (

96-А-70-70-00-02А-920А-А, п. 4

).

4.3.

Закройте на самолете люк  АГРЕГАТЫ ДВИГАТЕЛЯ.

4.4.

Подготовьте к отправке снятый датчик.






















































1   -   трубопровод подвода масла к датчику;
2   -   датчик;
3   -   соединитель.





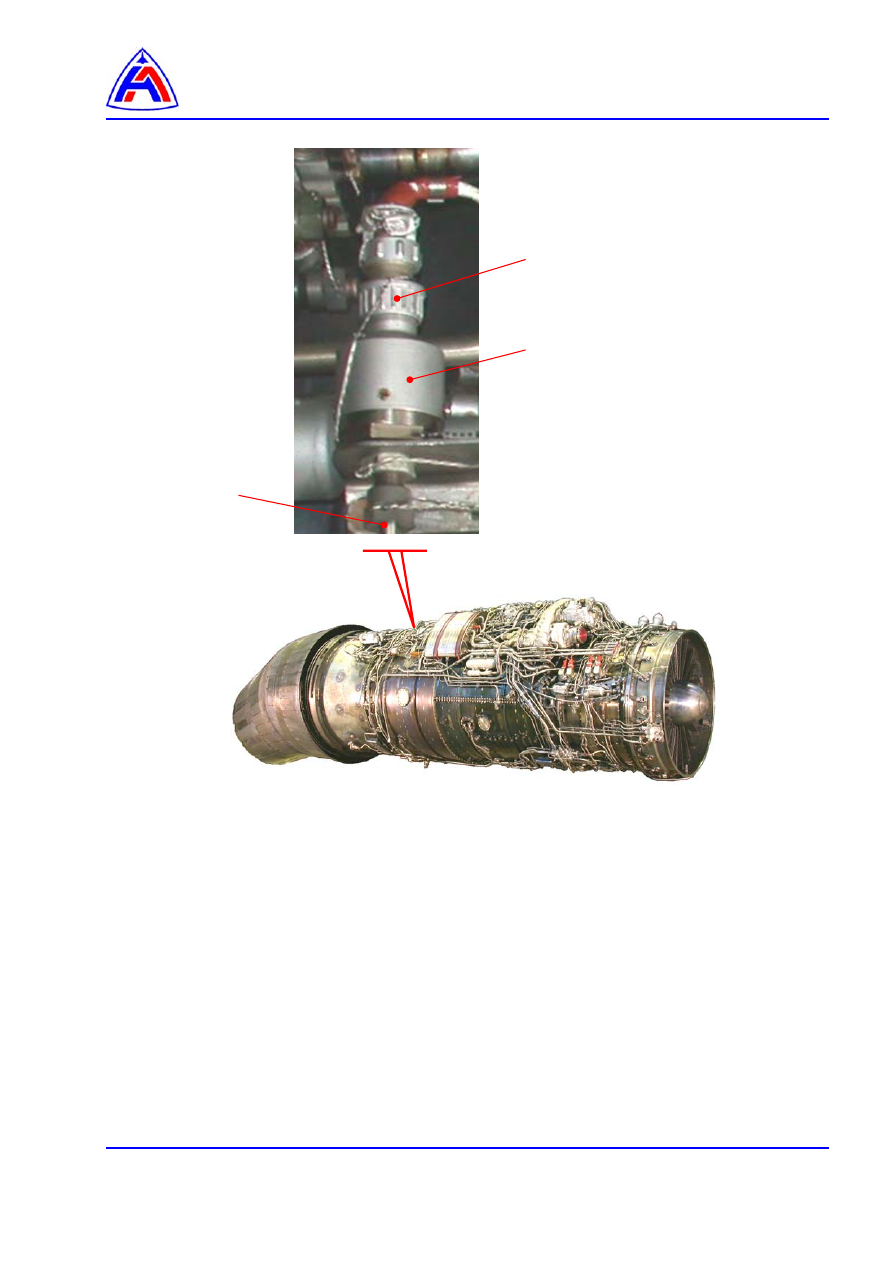

Рис. 1   Датчик давления  ДАТ-4.     Демонтаж и монтаж





1

2

3
