Двигатель АЛ-31ПФ. Руководство - часть 371


































































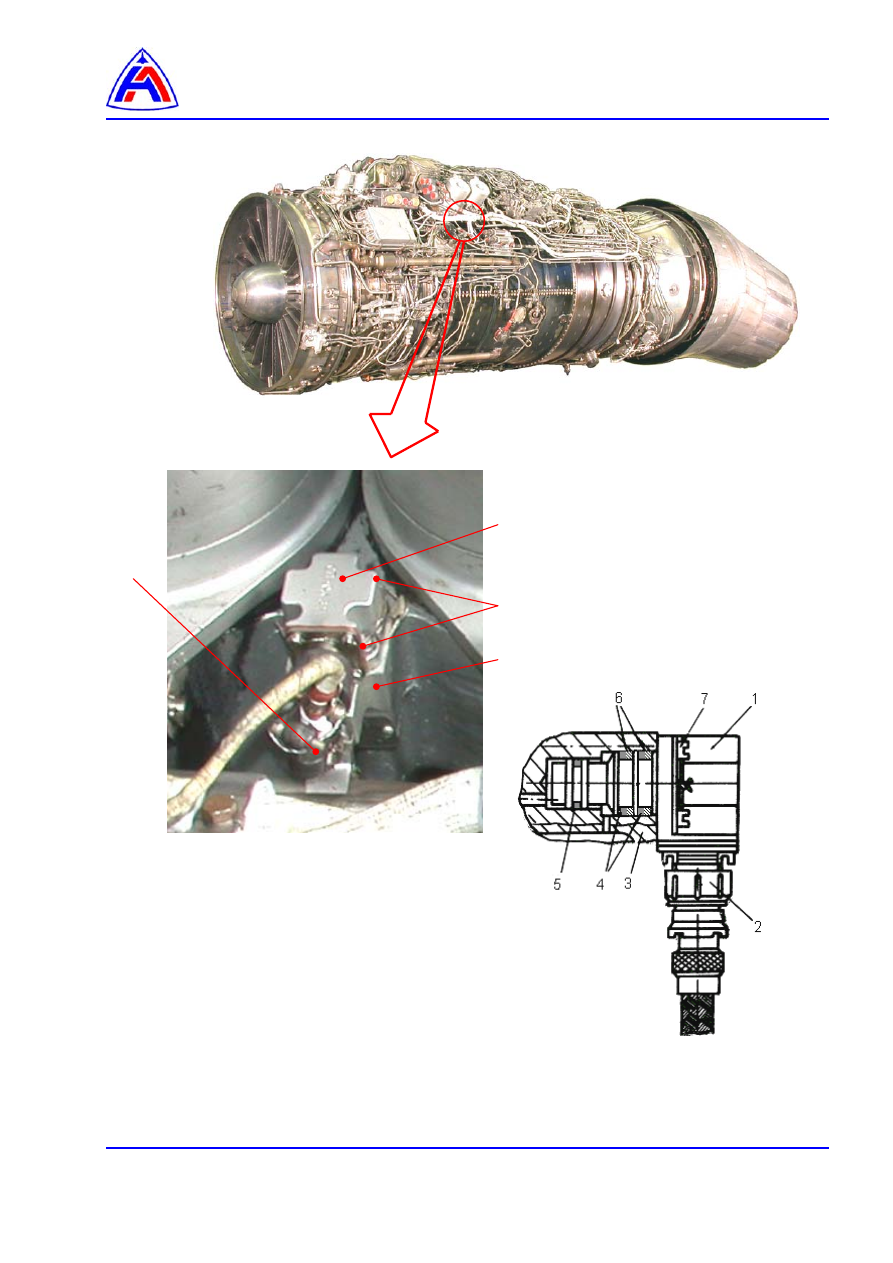

Рис. 1  Сигнализатор перепада давления СП-0,4ЭТ на топливном фильтре.

Демонтаж и монтаж



1

2

7

3

1 – сигнализатор перепада давления на

топливном фильтре,

2 – соединитель,
3 – корпус фильтра,
4 – уплотнительные кольца 016-020-25-2-061,
5 – уплотнительное кольцо 013-016-19-2-061,
6 – защитные кольца 163-200,
7 – винты.







Контроль давления масла – Описание и работа



Содержание



Ссылки…………………………………………………………………………………………………..

1





Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………..

1



 2

Работа системы…………………………………………………………………………………

2




Перечень рисунков

 1

Датчик давления трансформаторный (вид и расположение)………………………..…

3



 2

Датчик давления трансформаторный (принцип действия)…………………………..…

3



Ссылки:

Модули данных,

технические руководства

Название

96-А-77-50-00-00А-000А-А



Контроль давления топлива – описание и работа




Описание:

1.

Общие сведения

1.1.

В состав системы контроля давления масла на двигателе входят:

−  трансформаторный датчик давления  ДАТ-4,
−  датчик СП-0,4ЭТ,
−  бортовое устройство регистрации (БУР),
−  комплексный регулятор двигателя (КРД),
−  комплексная информационная система сигнализации (КИСС),
−  система речевого оповещения,
−  АРМ ДК-30(СД).

1.2.

Трансформаторный датчик давления  ДАТ-4 (

рис. 1, 2

).

Для контроля давления масла на двигателе установлен трансформаторный датчик давления
ДАТ-4.

1.2.1.

ДАТ-4 обеспечивает:
−  замер избыточного (пониженного) давления масла в нагнетающей магистрали,
−  преобразование избыточного (пониженного) давления масла в электрический сигнал.

1.2.2.

Принцип работы ДАТ-4.

Деформация мембраны (

1, рис. 2

) передается через шток  (

2

) на якорь (

3

).

Якорь изменяет воздушные зазоры магнитных цепей катушек (

4 и 5

). При этом в одной цепи

зазор увеличивается, а в другой – уменьшается.
Изменение зазоров вызывает изменение выходного напряжения.
ДАТ имеет встроенный демпфер для гашения пульсаций давления масла.

1.3.

Сигнализатор перепада СП-0,4ЭТ-1.







Сигнализаторы  перепада  давления  на  масляном  фильтре  СП-0,4ЭТ  предназначен  для
выдачи в ДЗУ системы КИСС электрического сигнала по достижении на фильтроэлементах
масляного фильтра перепада давления, равного 0,4 кгс/см

2

.

Работа сигнализатора описана в разделе

96-А-77-50-00-00А-000А-А

.

1.4.

При  поиске  неисправностей  и  отладочно-регулировочных  работах  на  двигателе
предусмотрено  подсоединение  индуктивного  датчика  давления  ИКД6ТДФ-4  из  комплекта
АРМ ДК-30(СД).

2.

Работа системы.

При  уменьшении  давления  масла  в  нагнетающей  магистрали  ниже  минимального  или
увеличении  выше  максимального,  электрический  сигнал  от  ДАТ-4  поступает  в  КРД.  КРД
выдает:
−  аналоговые сигналы давления масла в БУР,
−  дискретные сигналы предельных значений давления масла (Р

М  МИН

 и Р

М  МАКС

) в КИСС (в

ДЗУ КИССС и на экран в кабине самолета),

−  сигнал в систему речевой информации.

По  сигналам  КРД  на  экране  КИСС  высвечивается  сообщение



ПРЕВЫШЕНИЕ  ДАВЛЕНИЯ

МАСЛА. СБРОСЬ ОБОРОТЫ (МАЛО ДАВЛЕНИЕ МАСЛА. СБРОСЬ ОБОРОТЫ) и выдается
дублирующая речевая команда СБРОСЬ ОБОРОТЫ.
























































1 – штуцер подвода масла,
2 – вилка соединителя.

1

2

1 – чувствительный элемент,
2 – шток,
4 – катушка,
3 – якорь,
5 – катушка.

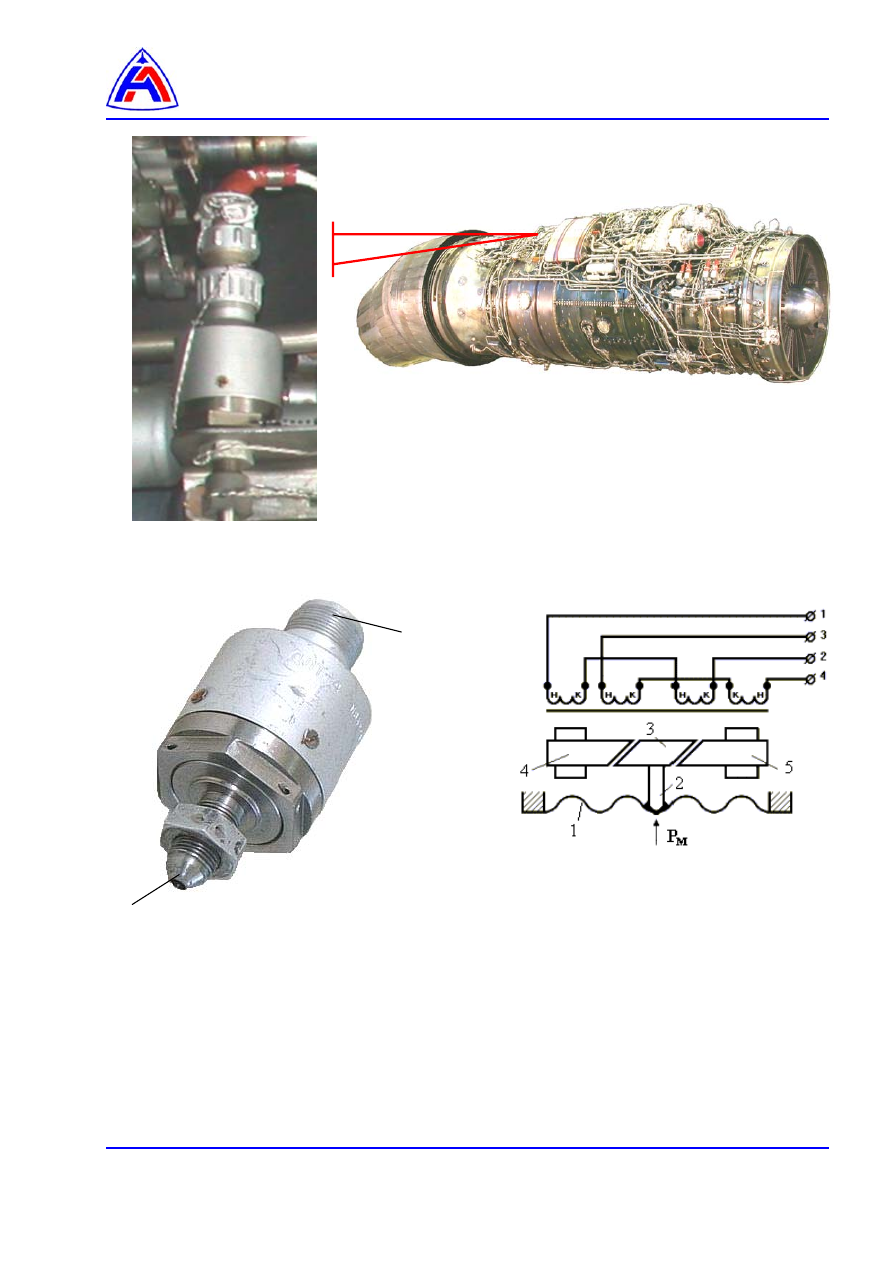

Рис. 1   Датчик давления

               трансформаторный

              (вид и расположение)

Рис. 2   Датчик давления

                 трансформаторный

                (принцип действия)
