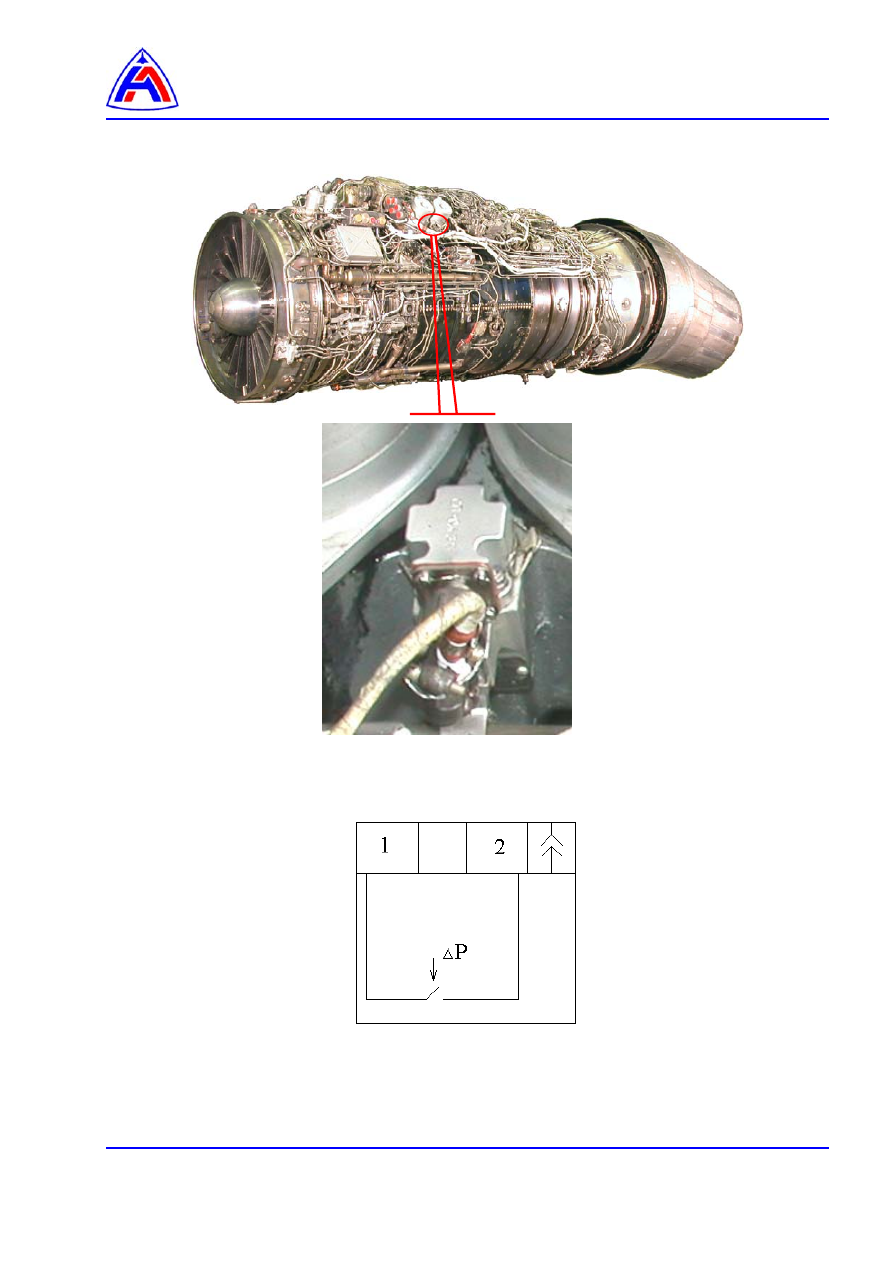

Рис. 1  Расположение и схема сигнализатора перепада

 давления на топливном фильтре



Питание



Сигнал











Сигнализатор перепада давления

на топливном фильтре СП - 0,4 ЭТ1. Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Сигнализатор перепада давления на топливном фильтре СП - 0,4 ЭТ1.





Демонтаж и монтаж……………………………………………………………………………….

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж


Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,4 м
0,4 м

Кольцо защитное 163-200   ГОСТ 23825-79





2

шт.

Кольцо  016-020-25-2-061   ОСТ 100980-80



2 шт.

Кольцо  013-016-19-2-061   ОСТ 100980-80



1 шт

Пленка полиэтиленовая     ГОСТ 10354-82



0,2 м

2



Шпагат технический            ГОСТ 17308-88

0,2 м











Запасные части:

Номенклатура

Идентификационный номер

Количество

Сигнализатор перепада СП - 0,4 ЭТ1

По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета




Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Слейте топливо из основного топливного фильтра (

96-А-73-21-00-01А-920А-А

).

1.3.

Осмотрите устанавливаемый сигнализатор. Механические повреждения не допускаются.

1.4.

Подготовьте к установке сигнализатор:
(1)

Промойте приемную часть сигнализатора бензином.

(2)

Продуйте приемную часть сигнализатора сжатым воздухом давлением 0,4...1 кгс/см

2

.

2.

Демонтаж     (

рис. 1

)

2.1.

При  демонтаже  резьбовых  соединений    руководствуйтесь    требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Расстыкуйте электрический соединитель (

2

).

2.4.

Закройте розетку и вилку соединителя полиэтиленовой пленкой или установите на них
заглушки.
Пленку обвяжите шпагатом

2.5.

Отвинтите винты (

7

) крепления сигнализатора к фильтру и снимите их с шайбами.

2.6.

Снимите сигнализатор с корпуса фильтра.

3.

Монтаж

3.1.

При монтаже резьбовых соединений  руководствуйтесь  требованиями, изложенными в

96-А-

70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Установите  в  посадочные  места  сигнализатора  новые  уплотнительные  кольца  (

4, 5

)  и

защитные кольца (

6

).

Кольца смажьте тонким слоем смазки ЦИАТИМ-221.

3.4.

Установите сигнализатор (

1

) в корпус фильтра (

3

).

3.5.

Закрепите сигнализатор винтами (

7

) с шайбами.

Законтрите винты (

7

).









3.6.

Состыкуйте электрический соединитель (

2

).

Законтрите соединитель.

4.

Заключительные работы

4.1.

Произведите запуск двигателя, на режиме МГ (

96-А-72-00-00-02А-130А-А

).

На режиме МГ проверьте герметичность в месте установки сигнализатора.

4.2.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ.

4.3.

Подготовьте к отправке снятый сигнализатор.
