Двигатель АЛ-31ПФ. Руководство - часть 368







Запасные части:

Номенклатура

Идентификационный номер

Количество

Корректор  температуры  104.09.06.060



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности







Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк доступа к коробке соединителей с корректором температуры  (

30-

И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый датчик. Механические повреждения не допускаются

2.

Демонтаж

2.1.

При  демонтаже  резьбовых  соединений    руководствуйтесь    требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Расстыкуйте соединитель корректора температуры (

1, рис. 1

).

2.4.

Снимите скобу (

4

) крепления корректора температуры (

1

).

2.5.

Отвинтите  гайку  соединителя  крепления  корректора  температуры  к  коробке  (

2

)

соединителей коллектора термопар.

Снимите корректор температуры.

3.

Монтаж

3.1.

При монтаже резьбовых соединений  руководствуйтесь  требованиями, изложенными в

96-А-

70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Под головку винта крепления скобы (

4

) установите  новую контровочную шайбу  094.2412

.



3.4.

Снимите полиэтиленовую пленку с розетки  и  вилки  соединителя.

3.5.

Установите  новый  корректор  температуры  (номинал  корректора  указан  в  формуляре
двигателя).

Состыкуйте  и  завинтите  гайку  электрического  соединителя  корректора    с    коробкой  (

2

)

соединителей коллектора термопар.

Законтрите гайку электрического соединителя.

3.6.

Установите ранее стоявшую скобу (

4

).







Законтрите винт крепления скобы.

4.

Заключительные работы

4.1.

Закройте на самолете люк самолета.

4.2.

После  замены  корректора  выполните  тарировку  системы  измерения  t

4

согласно  РЭ

самолета.

При несоответствии t

4

  указанным пределам (

96-А-72-00-00-00А-112А-А, пункт 5

) выполните

повторную замену корректора t

4.



4.3.

Подготовьте к отправке снятый корректор.

.






















































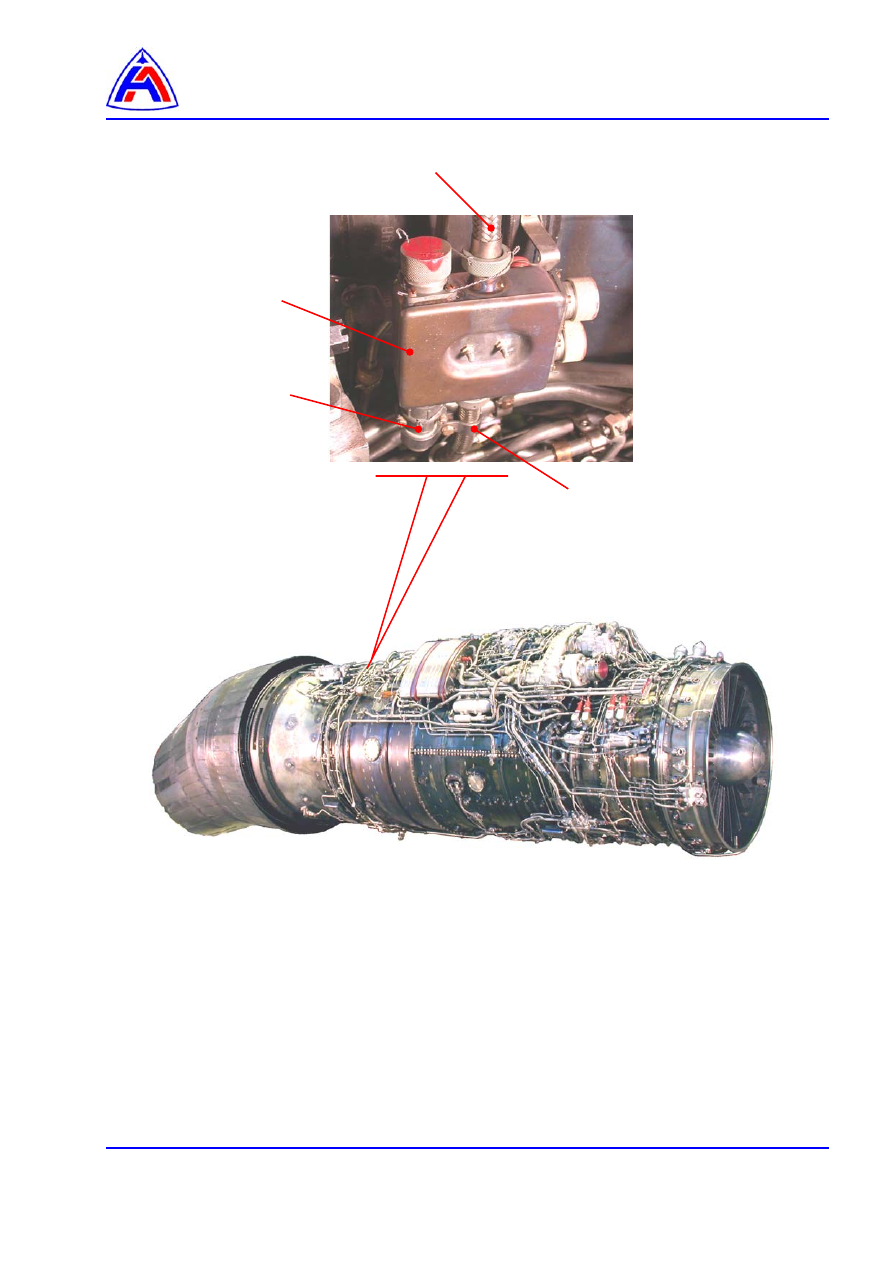

1 - корректор температуры,
2 – коробка соединителей,
3 – коллектор термопар,
4 – скоба.




Рис. 1  Корректор температуры.

Демонтаж и монтаж



Х91

Х87

Х82

Х84

1

2

3

4







Коллектор термопар.   Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Корректор термопар. Демонтаж и монтаж…………………………………………………..

4





Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-300А-А

Проверка контрящих свойств самоконтрящихся гаек.

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Двигатель. Демонтаж и монтаж.

96-А-77-20-00-01А-920А-А

Корректор температуры. Демонтаж и монтаж.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Мегомметр М4100/3 (ЭC0202/2Г) на 500 В

1



Ключ для поддержки термопар   880.510



1

Ключ предельный                        880.623



1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т




2,5 м

Паста ВНИИ НП-225
ГОСТ 19782-74

 50

г
