Двигатель АЛ-31ПФ. Руководство - часть 366













Датчик Т-142 контроля температуры газов за ТНД.

Проверка сопротивления изоляции электрических цепей.


Содержание



Ссылки ……………………………………………………………………………………………..…….





Предварительные требования ………………………………………………………………………







Вспомогательное оборудование………………………………………………………………..

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………….



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Проверка сопротивления изоляции электрических цепей термопар …………………

2



Заключительные работы ……………………………………………………………………….

2



Перечень рисунков

 1

Проверка сопротивления изоляции электрических цепей термопар ……………………



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Переходный жгут Т96.09.01.0000



 1



Мегомметр ЭС0202/01 или М4100/1,
напряжение 100 В.

 1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:
0,6-ТС-12Х18Н10Т




0,4 м


Запасные части: нет

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности









Процедура:

1.

Подготовительные работы

1.1.

Откройте люк самолёта для доступа к коробке соединителей (

30-И-11-22-00-00А-031А-А

).

1.2.

Удалите пыль, грязь с коробки  (

5, рис. 1

соединителей коллектора термопар.

1.3.

Убедитесь,  что  выключатели  питания  КРД  и  приборов  контроля  находятся  в  положении
ВЫКЛЮЧЕНО.

1.4.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А



Снимите  контровку  с  соединителей  Х87 (

1

)  и  Х82 (

2

)  коробки  соединителей  коллектора

термопар, расстыкуйте соединители.

2.

Проверка сопротивления изоляции электрических цепей термопар

2.1.

Подсоедините  розетку  технологического  переходного  электрожгута  Т96.09.01.0000 (

4

)  к

вилке соединителя Х82 (

2

).

2.2.

Подсоедините мегомметр (

3

к переходному электрожгуту (

4

) (с контролем в диапазоне кОм)

по  схеме  варианта  А.  Определите  сопротивление  изоляции  цепи  термопар  системы  КРД.
Сопротивление изоляции должно быть не менее 2 кОм. Отсоедините мегомметр.

Примечание. Перед началом эксплуатации сопротивление изоляции должно быть не менее

20 кОм.

2.3.

Подсоедините  мегомметр  (

3

)  к  переходному  электрожгуту  (

4

)  по  схеме  варианта  Б.

Определите  сопротивление  изоляции  цепи  термопар  системы  указателя.  Сопротивление
изоляции должно быть не менее 2 кОм. Отсоедините мегомметр.

Примечание. Перед началом эксплуатации сопротивление изоляции должно быть не менее

20 кОм.

2.4.

Отсоедините розетку технологического переходного электрожгута (

4

от вилки соединителя

Х82 (

2

).

3.

Заключительные работы

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А



3.1.

Состыкуйте  соединители  Х87 (

1

)  и  Х82 (

2

)  на  коробке  соединителей  коллектора  термопар.

Законтрите соединители проволокой.

3.2.

Закройте люк самолёта.

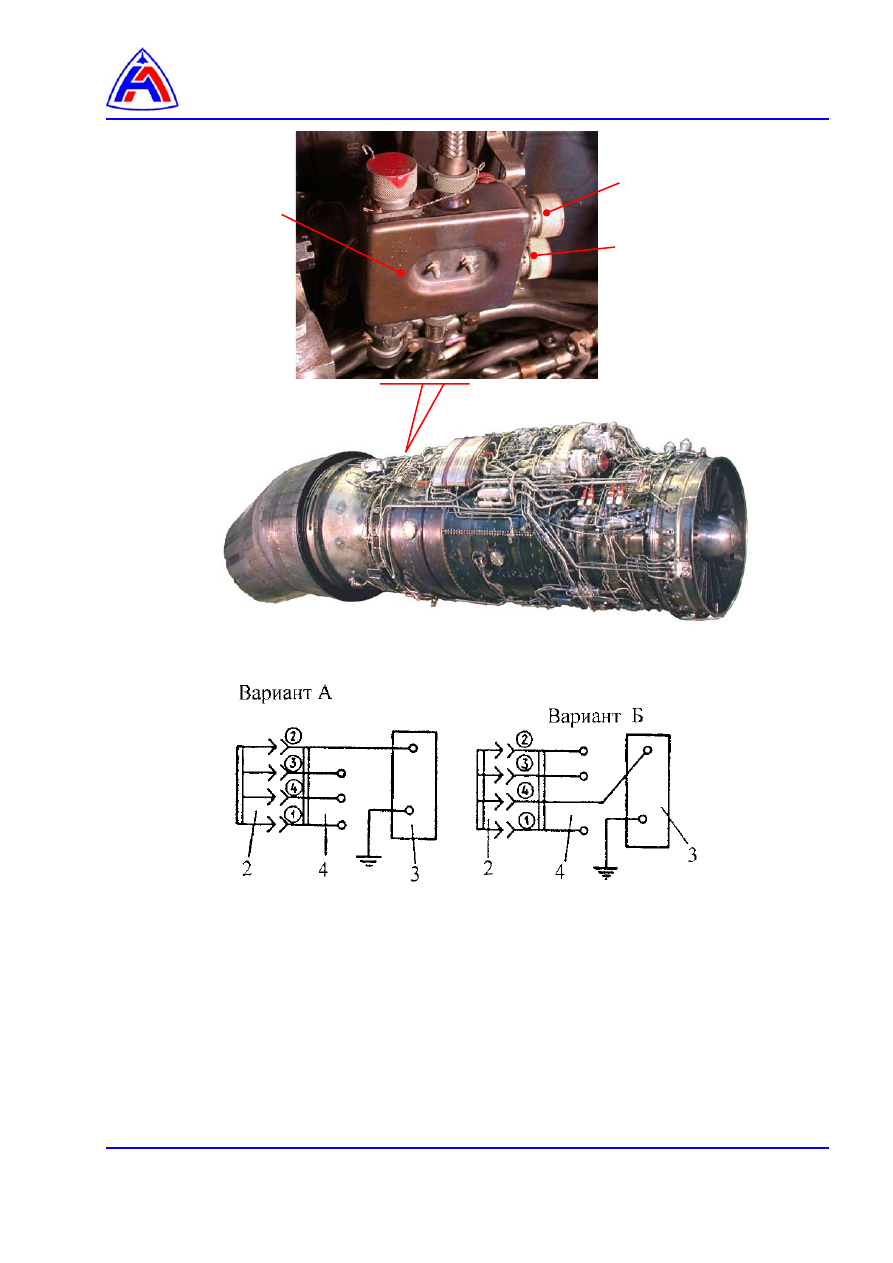

1 – соединитель системы «Тестер»;
2 – соединитель указателя и КРД;
3 – мегомметр;
4 – переходный электрожгут;
5 – коробка соединителей.




Рис. 1    Проверка сопротивления изоляции электрических цепей термопар



Х91

Х

87

Х

82

Х84









Датчик Т-142 контроля температуры газов за ТНД.

Демонтаж и монтаж


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Датчик Т-142 контроля температуры газов за ТНД. Демонтаж и монтаж………………

4







Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-300А-А

Проверка контрящих свойств самоконтрящихся гаек

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-72-00-00-00А-920А-А

Двигатель. Демонтаж и монтаж.

96-А-77-20-00-00А-300А-А

Датчик Т-142 контроля температуры газов за ТНД.
Проверка исправности и электрических цепей.



Предварительные требования

Вспомогательное оборудование: нет

Номенклатура

Идентификационный номер

Количество

Ключ для поддержки термопар   880.510



Ключ предельный                        880.623




Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т




0,8 м

Прокладка 104.34.00.020



2 шт.

Паста ВНИИ НП-225 ГОСТ 19782-74



10 г


Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик Т-142

По требованию
