−  Выдачи  в  систему  автоматического  управления  напряжения  постоянного  тока,

пропорционального измеряемой температуре.

Датчик  температуры  термоэлектрический  Т-142  сдвоенного  типа.  В  одном  корпусе
размещены две одинаковых рабочих термопары.

Рабочую  термопару  образуют  два  сваренных  между  собой  термоэлектрода  (

4,  рис. 1

)  из

сплавов хромель (Х) и алюмель (А)

Спаи  (

8

)  термоэлектродов  (

4

)  находятся  непосредственно  в  газовом  потоке    и  работают

независимо друг от друга.

Термоэлектроды (

4

) приварены к контактным винтам (

2

) и (

3

).

Термопары  помещены  в  камеру  (

6

)  торможения.  Камера  торможения  предназначена  для

торможения газового потока и имеет два входных отверстия (

5

) и одно выходное отверстие

(

7

).

2.2.

Коллектор термопар (

рис. 2

,



3

).

Из-за  неравномерного  распределения  температуры  за  ТНД  на  двигателе  установлено
восемь  датчиков  температуры  Т-142.  Для  измерения  осредненного  значения  температуры
газов t

4

, термопары датчиков Т-142 объединены с помощью коллекторов в две независимые

батареи термопар.

Коллектор  термопар  состоит  из  компенсационных  хромелевых  и  алюмелевых  проводов  (

1

)

и распределительной коробки (

3

). Провода (

1

) подключены к термопарам наконечниками (

5

).

На  распределительной  коробке  установлен  корректор  (

2

)  температуры.  Корректор

температуры предназначен для приведения показаний температуры (по индикации на КИСС
и регистрации на БУР) на максимальных режимах к соответствующим единым значениям.



3.

Работа  системы.

Температура  газов  за  ТНД  измеряется  и  преобразуется  в  электродвижущую  силу
термопарой.

Осредненный  сигнал  от  одной  батареи  термопар  поступает  непосредственно  в  КРД.  Этот
сигнал  обеспечивает  работу  КРД  по  регулированию  (ограничению)  максимальной
температуры t

4

  и формирование дискретных команд и сигналов по t

4.



Сигнал  от  другой  батареи  термопар  поступает  в  корректор  температуры.  После  коррекции
сигнал поступает для регистрации в БУР  и через согласующее устройство для визуального
контроля в КИСС (на экран в кабине самолета).

При  превышении  t

4



максимального  допустимого



значения  на  экране  КИСС  высвечивается

сообщение:  ПЕРЕГРЕВ  ДВИГАТЕЛЯ.  СБРОСЬ  ОБОРОТЫ.  Одновременно  выдается
дублирующая речевая команда: СБРОСЬ ОБОРОТЫ.



















1 – корпус,
2, 3 – контактные винты,
4 – термоэлектрод,
5 – входное отверстие,
6 – камера торможения,
7 – выходное отверстие,
8 – термоэлектродные спаи,
9 – штуцер.



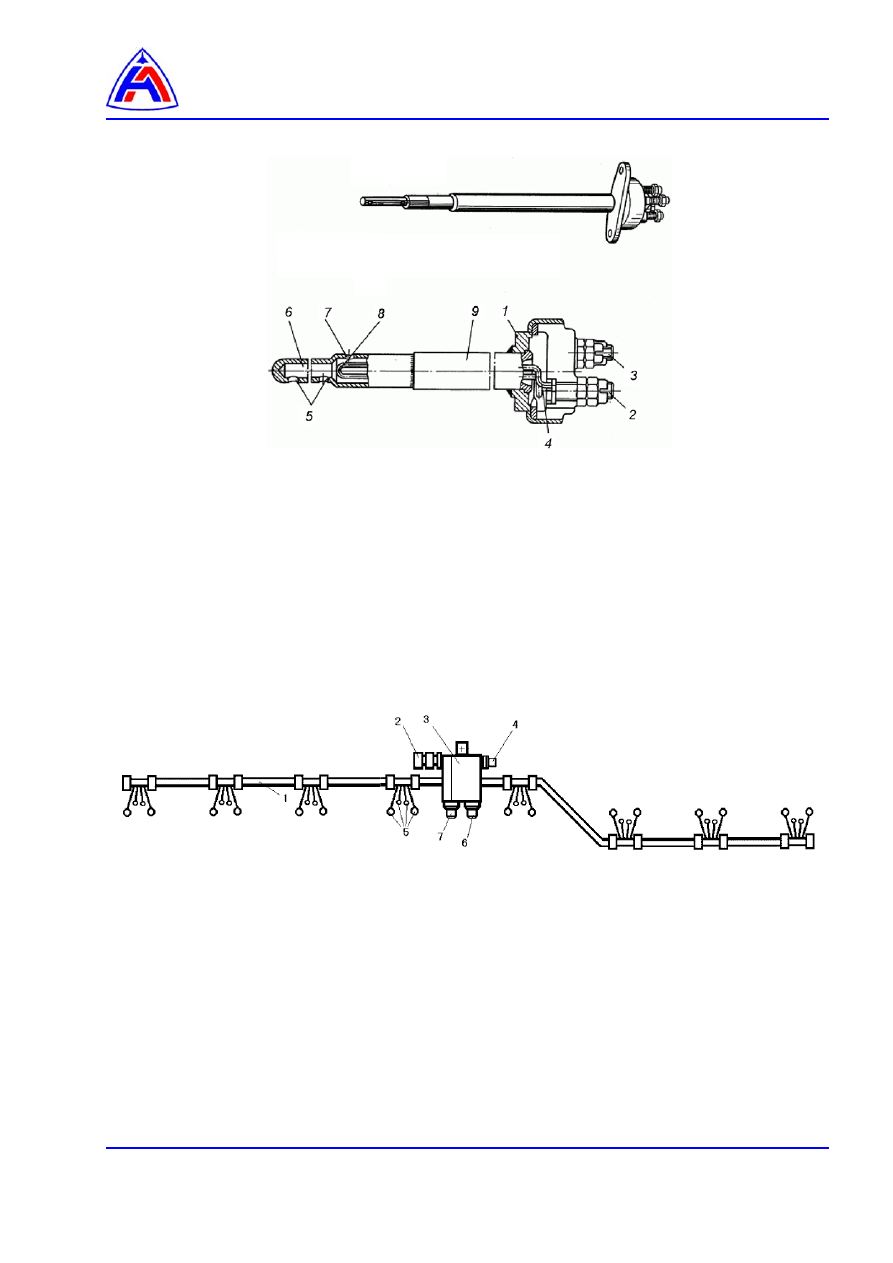

Рис. 1  Термопара сдвоенная












1 – хромелевые и алюмелевые провода,
2 – корректор температуры,
3 – распределительная коробка,
4 – соединитель Х91,
5 – наконечники,
6 – соединитель Х82,
7 – соединитель Х87.




Рис. 2  Коллектор термопар

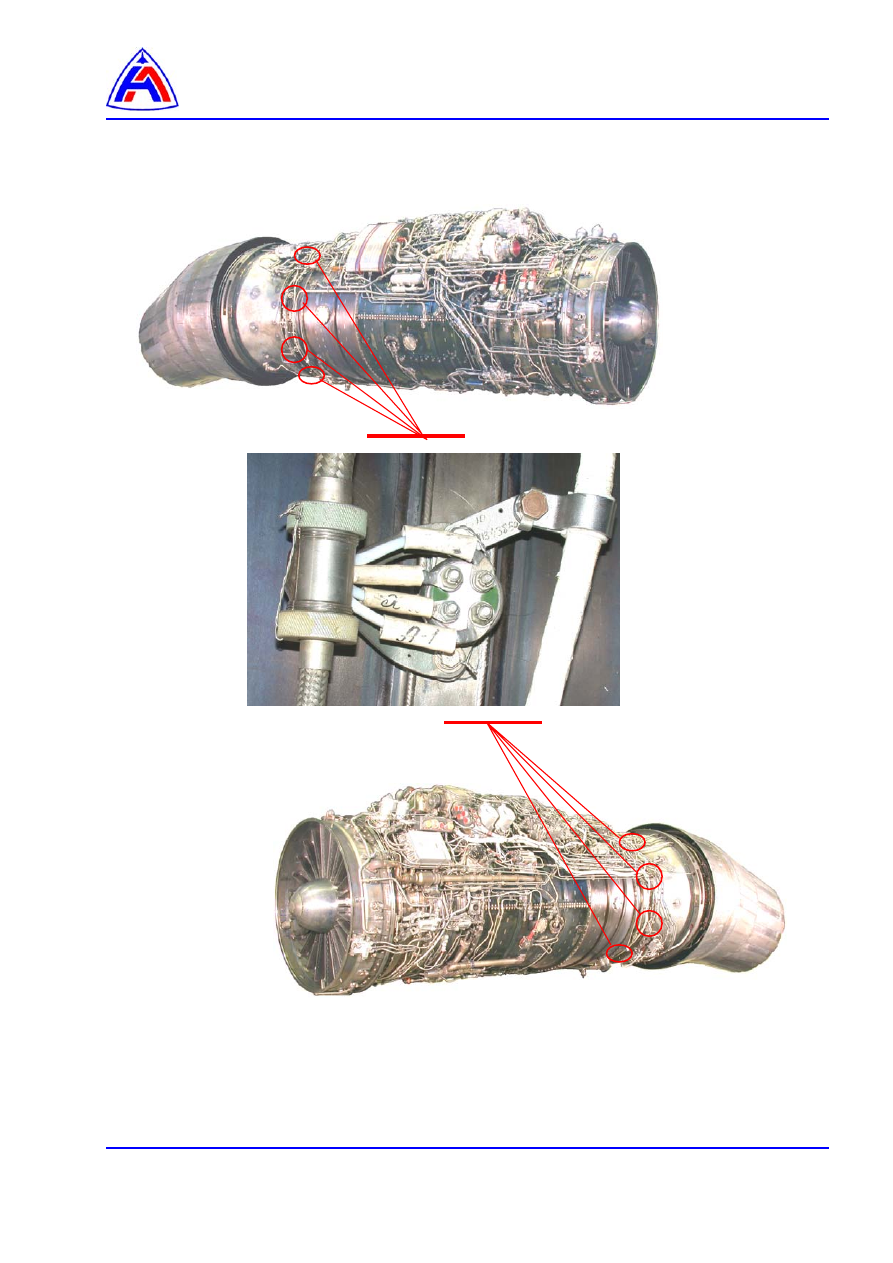

Рис. 3   Размещение термопар на двигателе













Датчик Т-142 контроля температуры газов за ТНД.

Проверка исправности термопар и электрических цепей.


Содержание



Ссылки ……………………………………………………………………………………………..…….

  1



Предварительные требования ………………………………………………………………………

  1





Вспомогательное оборудование………………………………………………………………..

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………….

  2

 1

Подготовительные работы ……………………………………………………………………..

2



 2

Проверка исправности термопар и их электрических цепей ……………………………

2



3

Заключительные работы ……………………………………………………………………….

3



Перечень рисунков

 1

Установка проверочная с пневмонагревательным устройством …………………………

4

 2

Проверка исправности термопар……………………………………………………………..

  5





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-АN-10-00-00А-000А-А

Проверочная установка УП-29 с пневмонагревательным устройством.
Подготовка установки к работе. Порядок работы. Эксплуатация.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Установка проверочная УП-29А



 1




Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:
0,6-ТС-12Х18Н10Т




0,2 м

Салфетка хлопчатобумажная



2 шт.


Запасные части: нет

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности
