Процедура:

1.

Подготовительные работы

1.1.

При  демонтаже  и  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-04А-920А-А

.

1.2.

Откройте люк самолета для доступа к коробке соединителей (

30-И-11-22-00-00А-031А-А

).

1.3.

Удалите пыль, грязь, влагу с коробки (

4, рис. 1

) соединителей хлопчатобумажной салфеткой.

1.4.

Установите выключатели питания КРД и приборов контроля в положение ВЫКЛЮЧЕНО.

1.5.

Отстыкуйте электрический соединитель Х 82 (

3

).

1.6.

Подготовьте  проверочную  установку  УП-29А  с  пневмонагревательным  устройством  (

96-А-

АN-10-00-00А-000А-А

).

1.6.1.

Подключите  индикаторный  блок  (

1

)  к  источнику  постоянного  тока  напряжением 27 В  с

помощью электрожгута (

2

).

1.6.2.

В соединителе «

А

» установите перемычки на контакты 1 и 4, 2 и 3.

1.6.3.

Поверните оси потенциометров РЕГ. УСИЛЕНИЯ в крайнее правое положение.

1.6.4.

Установите переключатель АРРЕТИР в нижнее положение.

1.6.5.

Установите вращением ручек УСТ  НУЛЯ стрелки прибора на отметку «0».

1.6.6.

Нажмите поочередно кнопки КОНТРОЛЬ, при этом стрелки прибора должны отклоняться на
отметку шкалы в пределах 200...300°С.

1.6.7.

Снимите перемычки с соединителя «А».

1.6.8.

Подключите пневмонагревательное устройство (

5

) с помощью электрожгута (

6

) к наземному

источнику переменного тока напряжением 36 В, частотой 400 Гц.

1.6.9.

Подсоедините розетку соединителя А электрожгута (

2

) к вилке Х82 соединителя (

3

) коробки

(

4

) коллектора термопар.

2.

Проверка исправности термопар и их электрических цепей (

рис. 2

)

ВНИМАНИЕ!  ЗАПРЕЩАЕТСЯ  НАЖИМАТЬ  КНОПКУ  «КОНТРОЛЬ»  ВО  ВРЕМЯ  ПРОВЕРКИ

ТЕРМОПАР.

2.1.

Установите

переключатель

на

пневмонагревательном

устройстве

в

положение

«ВКЛЮЧЕНО».
Последовательно нагревайте спаи термопар потоком горячего воздуха.
Проверьте исправность термопар и их электрические цепи.

Примечания:     –  Исправность  термопары  и  её  электрической  цепи  определяется  по

отклонению  двух  стрелок  прибора  индикаторного  блока  на 30...40°С  в
сторону увеличения.

−  Если  проверка  не  закончена,  а  стрелки  прибора  отклонились  на  весь

диапазон  шкалы,  то  поворотом  осей  потенциометров  УСТ.  НУЛЯ
отклоните их в сторону уменьшения показаний и продолжайте проверку.

−  Допускается  неодинаковая  скорость  отклонения  стрелок  прибора  при

одном и том же нагреве термопар.

−  Если при нагреве термопары стрелки прибора не отклоняются в сторону

увеличения  показаний,  то  необходим  перерыв 5...10 мин  для
охлаждения. После охлаждения вновь проверьте эту термопару. Если и









в  этом  случае  стрелки  прибора  не  отклоняются  в  сторону  увеличения
показаний, то это свидетельствует об обрыве в цепи термопары.

2.2.

Установите выключатель на пневмонагревательном устройстве в положение ВЫКЛЮЧЕНО.

3.

Заключительные работы (

рис. 1

)

3.1.

Отсоедините розетку соединителя А электрожгута (

2

) от вилки соединителя Х82 (

3

) коробки

(

4

) коллектора термопар.

Отсоедините вилку электрожгута (

2

) от розетки источника постоянного тока.

Закройте люки самолета

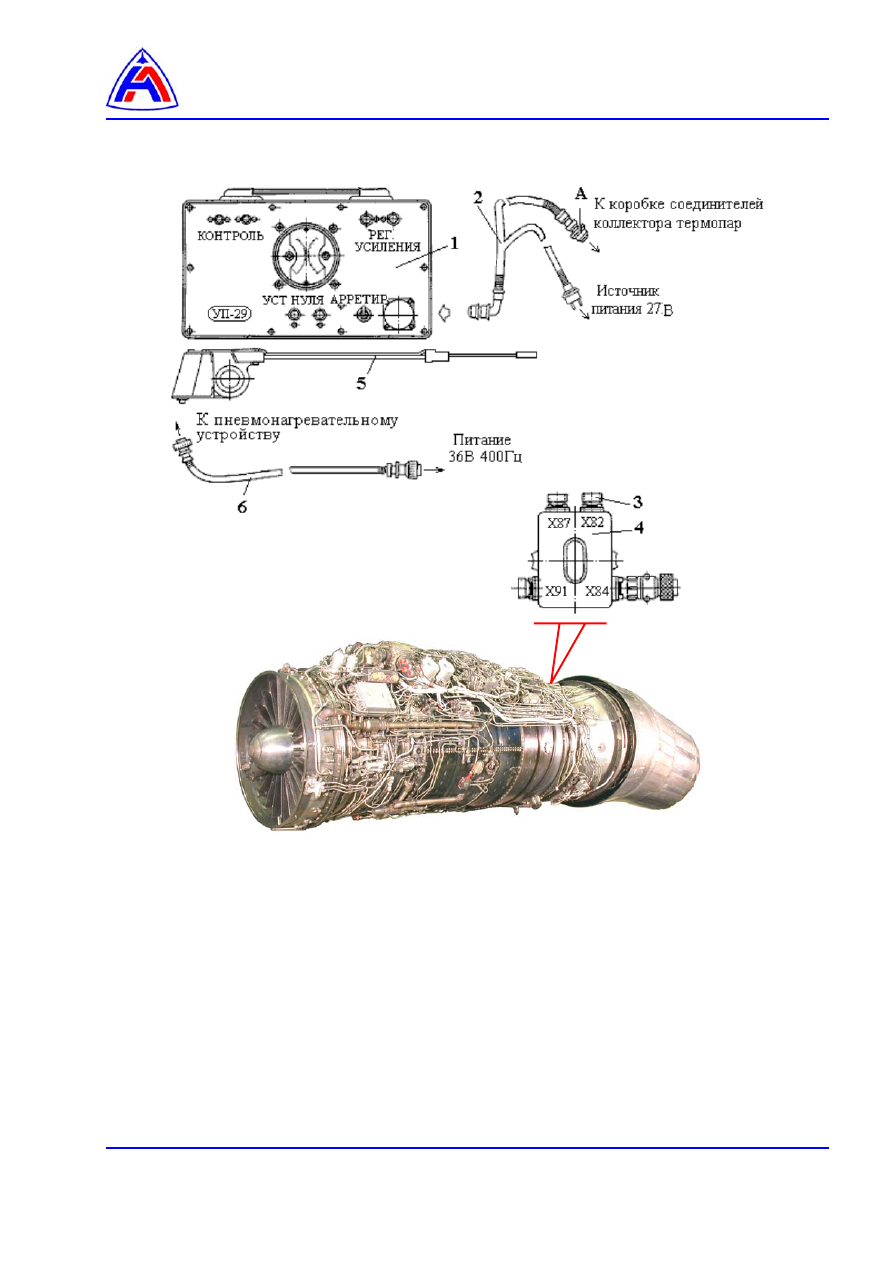

1 – индикаторный блок,
2 – электрожгут «510»,
3 – соединитель Х82,
4 – коробка соединителей,
      коллектора термопар,
5 – пневмонагревательное,
      устройство,
6 – электрожгут «509»,
А – соединитель.




Рис. 1  Установка проверочная с пневмонагревательным устройством

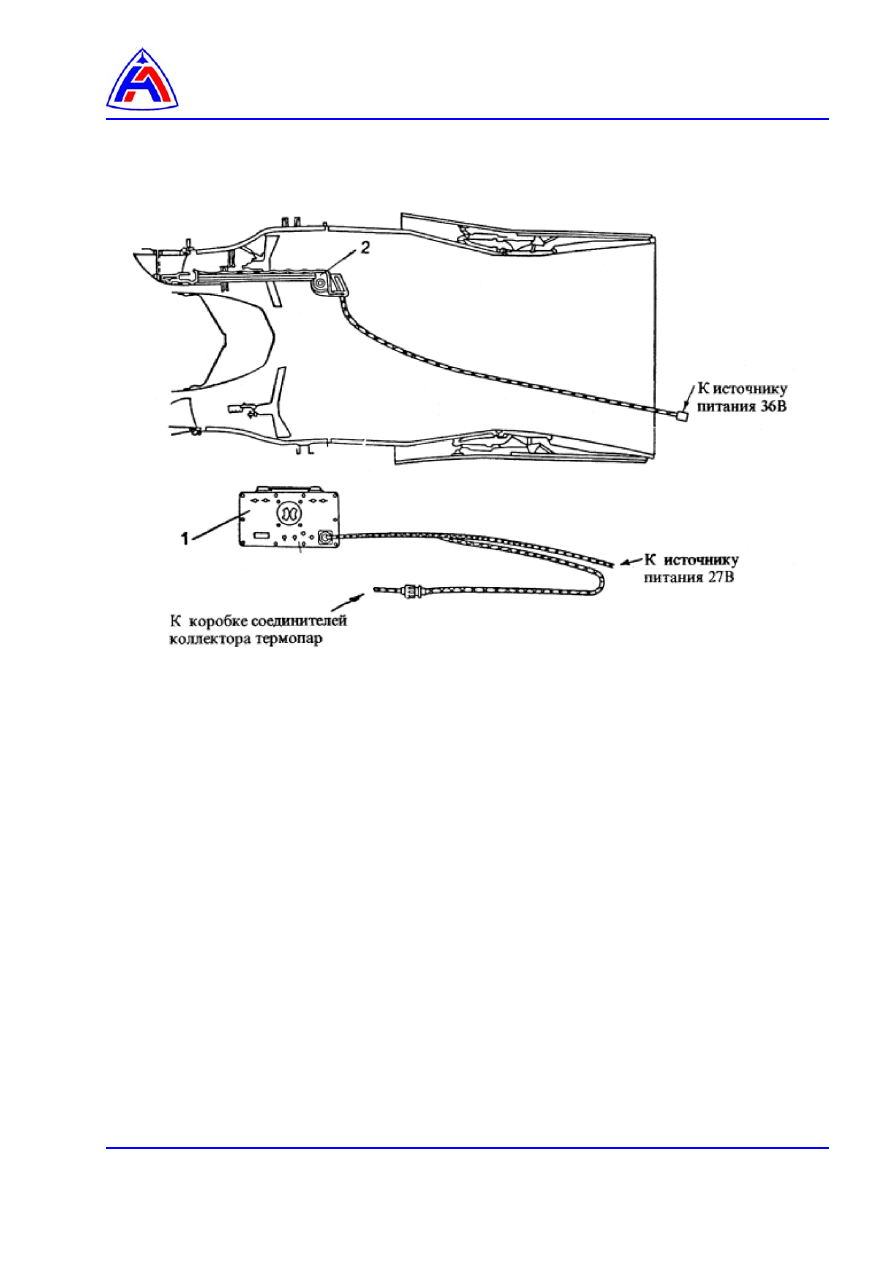

1 – индикаторный блок,
2 – пневмонагревательное устройство.







Рис. 2  Проверка исправности термопар
