Двигатель АЛ-31ПФ. Руководство - часть 363









Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности




Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете  люк   АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите  устанавливаемый  датчик.  Механические  повреждения  не  допускаются.
Проверьте плавность вращения ротора датчика, вращением его хвостовика.

2.

Демонтаж

Примечание. При демонтаже соединителей электрических коммуникаций руководствуйтесь

требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-

920А-А

.

При  демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-00А-710А-А

.

2.1.

Отстыкуйте электрический соединитель от датчика.
Закройте  розетку  и  вилку  соединителя  полиэтиленовой  пленкой  или  установите  на  них
заглушки. Пленку обвяжите шпагатом.

2.2.

Отвинтите  винты (

1, рис. 1

)  крепления датчика (

2

) к ВКА.

Снимите шайбы (

3

) и датчик

2.3.

Закройте  гнездо  установки  датчика  полиэтиленовой  пленкой.  Пленку  закрепите
лейкопластырем.

3.

Монтаж

Примечание.  При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-

920А-А

.

При  монтаже  резьбовых  соединений  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.1.

Снимите полиэтиленовую пленку или заглушки с розетки и вилки соединителя.
Снимите полиэтиленовую пленку с гнезда установки датчика.

3.2.

Установите  на фланец ВКА  датчик (

2

).

Закрепите датчик к фланцу винтами (

1

), подложив под головки винтов ранее стоявшие

шайбы (

3

).

Законтрите винты (

1

).

3.3.

Состыкуйте электрический соединитель

Законтрите гайку (

4

) соединителя.

4.

Заключительные работы

4.1.

Закройте на самолете  люк  АГРЕГАТЫ ВКА.

4.2.

Выполните проверку параметров двигателя

96А-72-00-00-01А-340А-А.



При опробовании проконтролируйте показания по стрелке указателя  в кабине самолета.









4.3.

Подготовьте к отправке снятый датчик.

























































1 - датчик Д-3М,
2 - винты,
3 - шайбы,
4 - хомут.
5 - гайка,





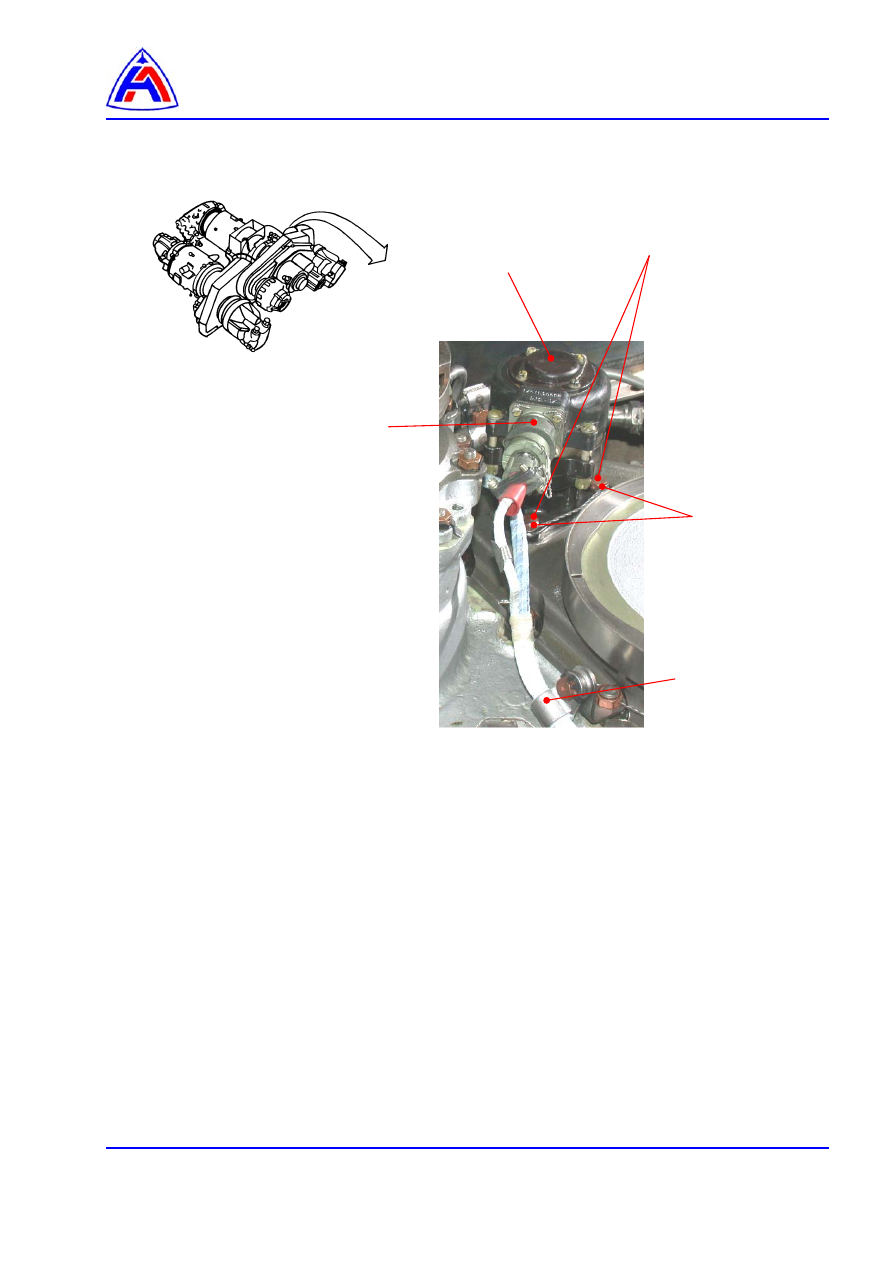

Рис. 1   Датчик  Д-3М частоты вращения ротора высокого давления.

Демонтаж и монтаж








3

5

4

1

2







Контроль температуры газов за ТНД – Описание и работа



Содержание



Описание ……………………………………………………………………………………………….

  1

 1

Общие сведения ………………………………………………………………………………..

1



 2

Описание …………………………………………………………………………………………

1



 3

Работа системы……….. ……………………………………………………………………….

2




Перечень рисунков

 1

Термопара сдвоенная……………………… ……..………………………………………..…

3



 2

Коллектор термопар…………………….………………………………………………………

3

 3

Размещение термопар на двигателе………………………………………………………..

4





Ссылки: нет


Описание:

1.

Общие сведения.

1.1.

В состав системы контроля температуры газов за ТНД (t

4

) входят:

−  датчики температуры термоэлектрические T-142 (8 шт),
−  коллектор термопар,
−  корректор температуры,
−  согласующее устройство ПК-9Б,
−  комплексный регулятор двигателя КРД,
−  бортовое устройство регистрации (БУР),
−  комплексная информационная система сигнализации (КИСС),
−  система речевого оповещения.
−  АРМ ДК-30(СД).

1.2.

Назначение.

Система контроля температуры газа за TНД предназначена:
−  для индикации температуры газа на экран системы КИСС в кабине самолета.
−  для регистрации температуры в БУР,
−  для контроля температуры в АРМ ДК-30(СД).

1.3.

Основные эксплуатационные технические данные:
способ измерения температуры ……………………………  компенсационный,
диапазон измерения температуры …………………………  от 0 до +900 °С.

2.

Описание.

2.1.

Датчик температуры термоэлектрический Т-142.

Датчик температуры термоэлектрический T-142 предназначен:
−  Для преобразования температуры в электродвижущую силу.
