Контроль частоты вращения роторов низкого и высокого давлений

– Описание  и  работа



Содержание



Описание ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………..

2



 2

Описание …………………………………………………………………………………………

2



 3

Работа системы……….. ……………………………………………………………………….

2








Перечень рисунков

 1

Индукционный датчик частоты вращения ……..………………………………………..…

3



 2

Частотный датчик частоты вращения ………………………………………………………

3











Ссылки: нет












Описание:


1.

Общие сведения

1.1.

В состав системы контроля n

1

 и n

2

 входят:

−  индукционный датчик частоты вращения Д-3M (n

2

),

−  частотный датчик частоты вращения ДЧВ-2500А (n

1

 и n

2

),

−  бортовое устройство регистрации (БУР), (n

1

 и n

2

),

−  комплексная информационная система сигнализации (КИСС), (n

1

 и n

2

),

−  АРМ ДК-30(СД) (n

1

 и n

2

).

1.2.

Основные эксплуатационные технические данные:

−  диапазон измерения ............................………...........

от 0 до 105 %

−  рабочий диапазон измерения:

−  для индукционного датчика …………………………..

от 10 до 105 %

−  для частотного датчика ..............……………….........

весь диапазон изменения частоты

вращения роторов

1.3.

Датчики системы контроля РНД  (n

1

) установлены на редукторе датчиков.

Датчики системы контроля РВД  (n

2

) установлены на ВКА.

2.

Описание

Индукционный  датчик  частоты  вращения  (

рис. 1

) - трехфазный  магнитоэлектрический

генератор переменного тока.

В обмотках статора при вращении ротора датчика возбуждается трехфазный ток с частотой,
пропорциональной частоте вращения ротора двигателя. Ток подводится по трем проводам к
тахометрическому измерителю частоты вращения (указателю) в кабине самолета.

Сведения об измерителе изложены в РЭ самолета.

Частотный датчик частоты вращения (

рис. 2

) работает по следующему принципу.

При  вращении  индуктора  на  валу  двигателя  каждый  из  его  зубьев  проходит  в
непосредственной  близости  от  торца  датчика.  При  этом  прохождении  в  катушке  датчика
возникает  ЭДС  индукции.  Частота  импульсов  напряжения,  снимаемая  с  датчика,
соответствует  частоте  прохождения  зубьев  мимо  его  торца.  Частота  импульсов  зависит  от
частоты вращения индуктора и, следовательно,  от частоты вращения вала двигателя.

Сигналы от датчиков ДЧВ-2500А поступают в БУР, КИСС и АРМ ДК-30(СД)

3.

Работа системы.

При превышении оборотов n

1

> 104 %   на режимах  У и Б и n

1

> 107 % на режиме ВР КРД

выдает сигналы:

−  в КИСС и

−  систему речевого оповещения.

По  сигналам  КРД  на  экране  КИСС  высвечивается  сообщение:  СБРОСЬ  ОБОРОТЫ.
ПРЕВЫШЕНИЕ n

1

 и выдается дублирующая речевая команда: СБРОСЬ ОБОРОТЫ.

Текущие значения n

1

 и n

2

 регистрируются в БУР.

Визуальный контроль частоты вращения РВД (n

2

) осуществляется:

−  по указателю в кабине самолета,

−  по индикации в системе КИСС.








































































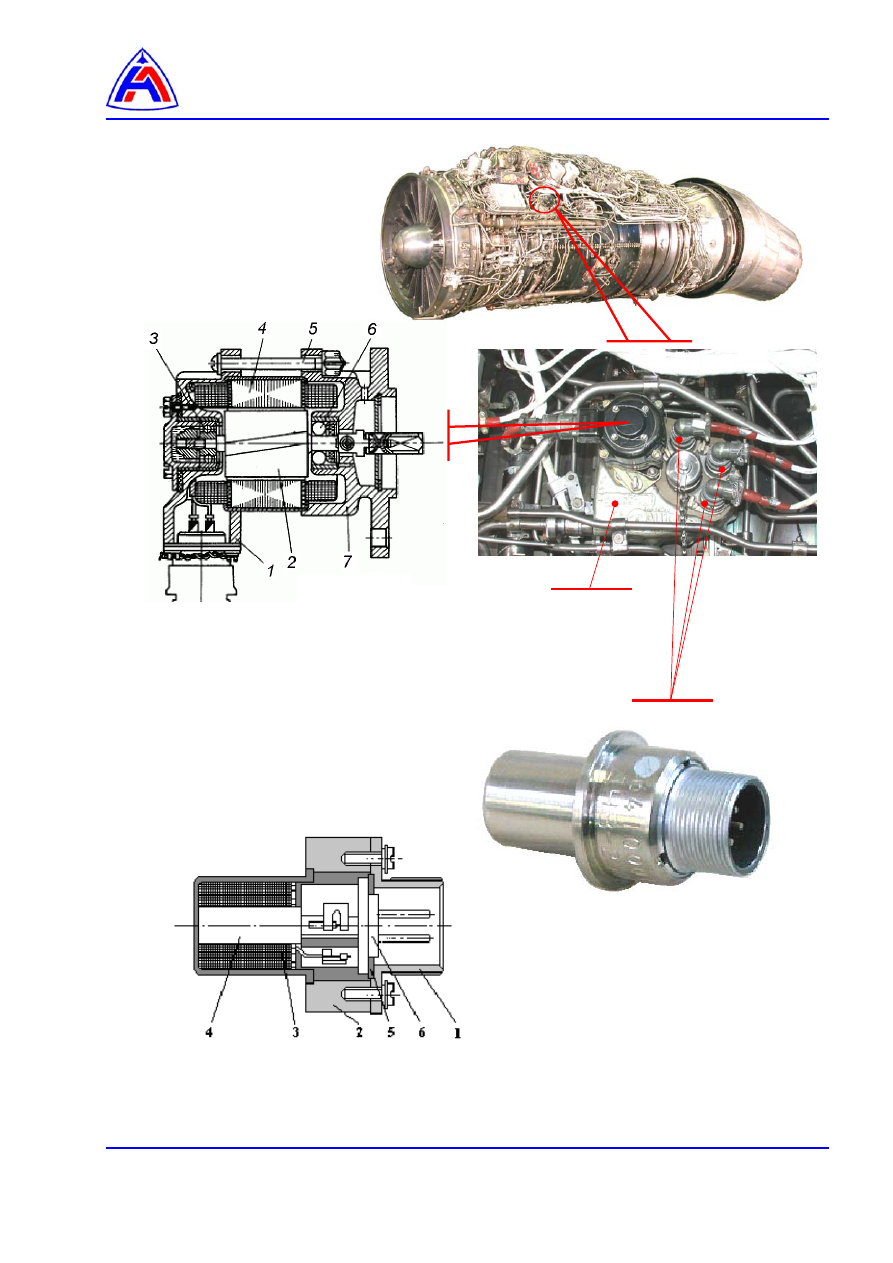

Рис. 2   Частотный датчик частоты вращения



1 –крышка,
2 – корпус,
3 – катушка,
4 – магнит,
5 – изоляционная прокладка,
6 – колодка

Рис.1   Индукционный датчик

частоты вращения

1 – крышка,
2 – ротор,
3 – шарикоподшипник,

4 – статор,
5 – болт,
6 – шарикоподшипник,
7 – крышка.

Редуктор

датчиков РНД









Датчик ДЧВ-2500А частоты вращения ротора  высокого давления.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

3



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Датчик частоты вращения ДЧВ-2500 Демонтаж и монтаж…………………………………

4






Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное рабочее место
АРМ ДК

 1
