Запасные части:

Номенклатура

Идентификационный номер

Количество

Агрегат управления охлаждением



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Откройте люк самолёта для доступа к агрегату управления охлаждением (

30-И-11-22-00-00А-

031А-А

).

Закройте перекрывной кран топливной системы самолета.

1.2.

Подготовьте к установке агрегат в соответствии с паспортом и РЭ на агрегат.

2.

Демонтаж

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-02А-920А-А

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А

96-А-70-70-00-00А-730А-А

2.1.

Расконтрите соединения.

2.2.

По  мере  демонтажа  закройте  полиэтиленовой  плёнкой  концы  трубопроводов  и
электрические соединители и обвяжите шпагатом.

Расстыкуйте электрический соединитель (

5, рис. 1

агрегата.

2.4.

Снимите скобы крепления трубопроводов:
–

(

4

отвода воздуха от агрегата к коллектору управляющего воздуха,

–

(

6

подвода топлива от РСФ

–

(

2

подвода воздуха от коллектора  ВВТ

2.5.

Снимите трубопроводы:
–

(

б

подвода топлива от РСФ

–

(

4

отвода воздуха от агрегата к коллектору управляющего воздуха,

–

(

3

слива топлива на вход ДЦН

–

(

2

подвода воздуха от коллектора ВВТ

2.6.

Отвинтите два винта (

7

крепления агрегата к корпусу наружного контура. Снимите агрегат.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А.



Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.







3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А

96-А-70-70-00-00А-710А-А

96-А-70-70-00-00А-730А-А

.

3.3.

Установите агрегат на корпус наружного контура.
Подложите под головки винтов (

7

новые контровочные шайбы.

Завинтите винты (

7

крепления агрегата. Затяните соединения и законтрите.

3.4.

Установите трубопровод (

3

слива топлива из агрегата на вход ДЦН. Затяните соединения и

законтрите.

3.5.

Установите трубопровод (

6

подвода командного топлива  от РСФ.

Установите скобы крепления трубопровода (

6

).

Затяните соединения и законтрите.

3.6.

Установите трубопровод (

2

подвода воздуха от коллектора ВВТ.

Установите скобы крепления трубопровода (

2

).

Затяните соединения и законтрите.

3.7.

Установите трубопровод (

4

отвода воздуха от агрегата к коллектору управляющего воздуха.

Установите скобы крепления трубопровода (

4

).

Затяните соединения и законтрите.

3.6.

Состыкуйте электрический соединитель (

5

). Затяните соединение и законтрите.

4.

Заключительные работы.

4.1.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.2.

Откройте перекрывной кран топливной системы самолета.

4.3.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.4.

При  опробовании  двигателя  на  режиме  «Малый  газ»  проверьте  герметичность  стыков
трубопроводов  с  агрегатом  управления  охлаждением.  На  переходе 3-4-5 проверьте
включение системы управления охлаждением турбины (

96-А-72-00-00-01А-340А-А

).

4.5.

Закройте люки самолета.

4.6.

Произведите запись о выполненных работах в формуляре двигателя.

4.7.

Законсервируйте и подготовьте к отправке снятый агрегат управления охлаждением.



























































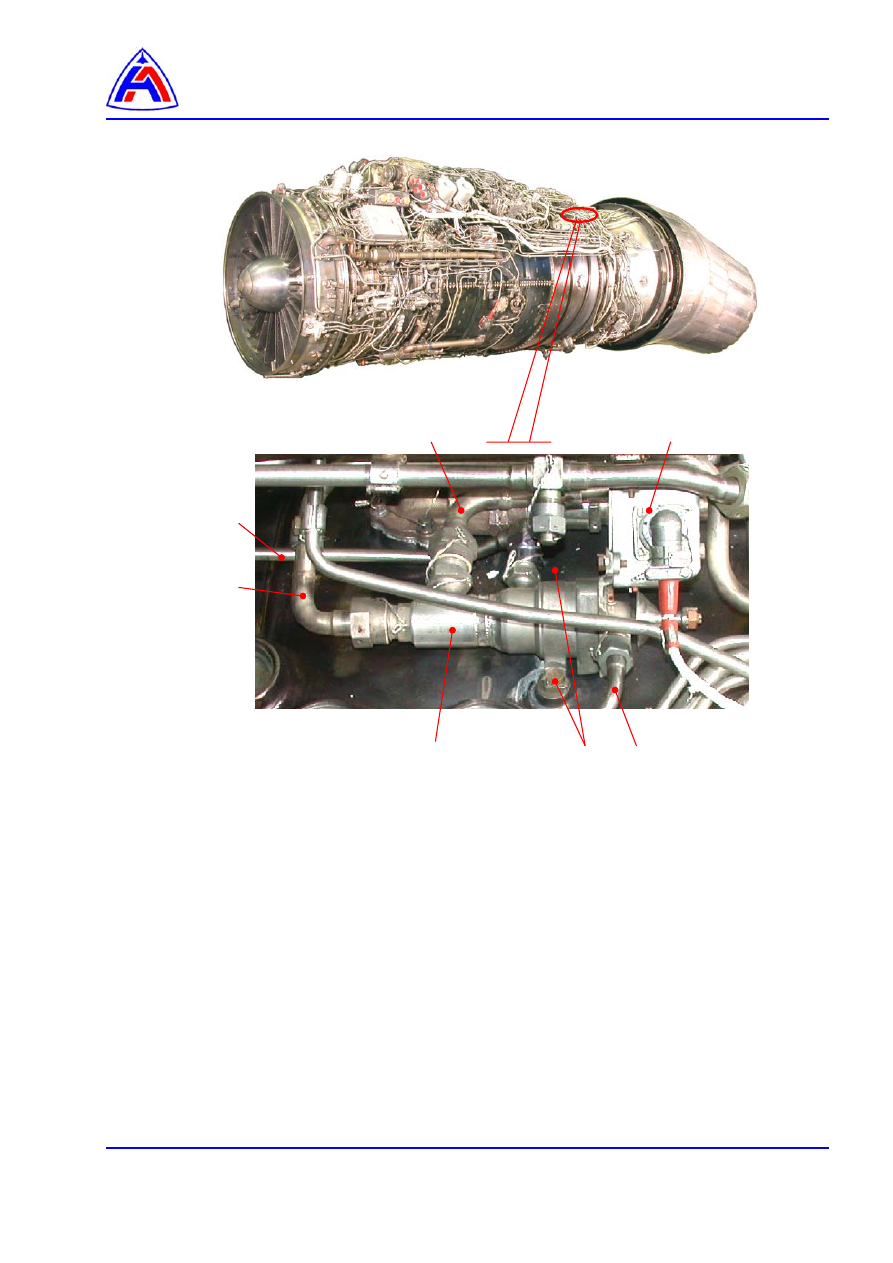

1 – агрегат управления охлаждением

2 – трубопровод подвода воздуха от коллектора ВВТ
3 – трубопровод слива топлива на вход ДЦН
4 – трубопровод отвода воздуха к коллектору
      управляющего воздуха
5 – электрический соединитель
6 – трубопровод подвода топлива от РСФ
7 – винт




Рис. 1  Агрегат управления охлаждением   Демонтаж и монтаж







1

4

7







Системы контроля двигателя - Описание



Содержание



Описание ……………………………………………………………………………………………….



 1

Общие сведения ………………………………………………………………………………..

1






Ссылки: нет

Модули данных

технические руководства

Название

96-А-72-00-00-00А-308А-А

Перечень параметров и сигналов двигателя, контролируемых бортовой
и наземной аппаратурой



Описание:



1.

Общие сведения

1.1.

Контроль работы двигателя на земле осуществляется:

по приборам, находящимся в кабине самолета,

по индикаторам на экране пульта управления АРМ ДК-30(СД) и ПНП из состава АРМ ДК-
30(СД).

1.2.

Информация о работе двигателя поступает:

в бортовой регистратор "Тестер",

в систему речевой информации,

в систему "КИСС" и на указатель частоты вращения n

2

,

при наземном контроле – дополнительно в АРМ ДК-30(СД).

Для  контроля  параметров  на  двигателе  установлены  датчики,  обеспечивающие  измерение
параметров, преобразование их в электрические сигналы, которые поступают в бортовую и
наземную аппаратуру.

Перечень  параметров  и  сигналов,  контролируемых  бортовой  и  наземной  аппаратурой,
приведён в разделе

96-А-72-00-00-00А-308А-А
