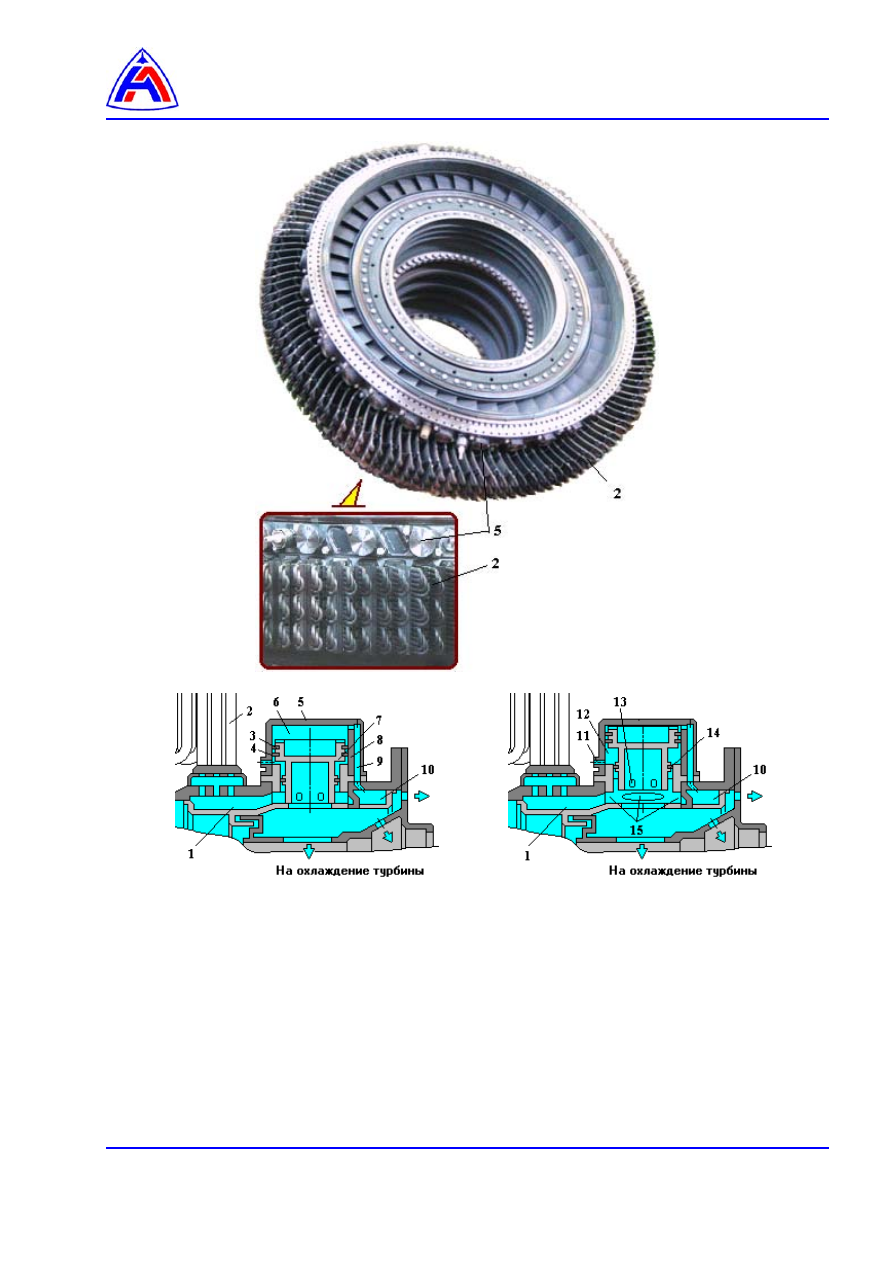

Рис. 3   Клапанный аппарат отключения

9 – каналы
10 – коллектор управляющего воздуха
11 – дренажное отверстие
12 – дренажная полость
13 – дозирующие отверстия
14 – уплотнительное кольцо
15 – отверстие для прохода охлаждающего

воздуха

1 – коллектор ВВТ
2 – трубчатые модули ВВТ
3, 4 – уплотнительные кольца
5 – корпус клапана
6 – полость клапана
7 – поршень
8 – гильза



































А,Б,В – граненые пояса

1 – резьбовое отверстие
2 – отверстие под штифт
3 – корпус
4 – болт
5 – фланцы
6 – гофрированная пластина
8 – трубки
9 – модуль
10 – дистанционные вставки
11 – отверстие под болт
12 – опорные детали
13 – контровочная шайба
14 – перемычки
15 – отверстия отвода воздуха
16 – отверстия подвода воздуха
17 – корпус
18 – канал
19 – втулка
20 – отверстие
21 – болт
22 – шайба
23 – гильза
24 – отверстия
25 – окна
26 – дозирующие отверстия;
27 – пластинчатые пружины

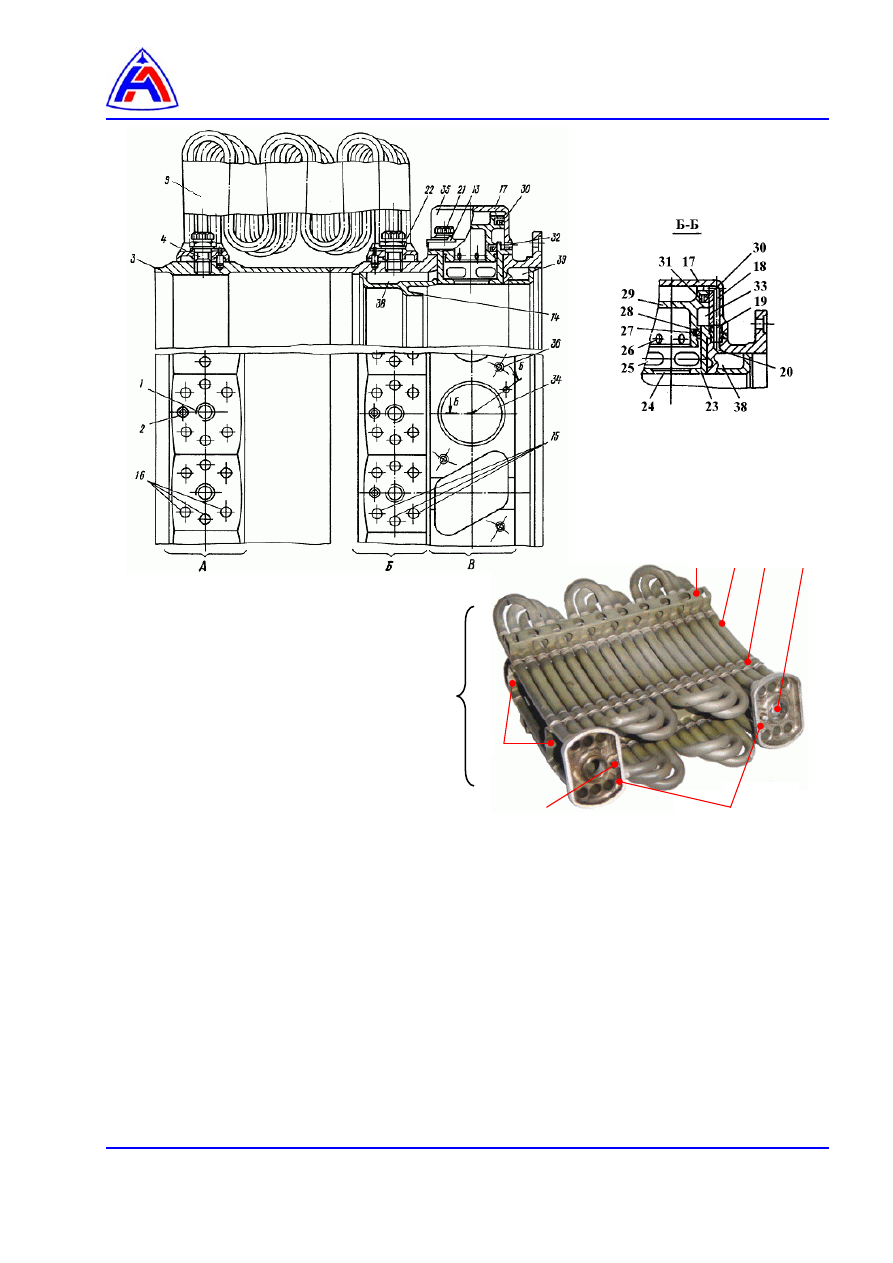

Рис. 4    Воздухо-воздушный теплообменник

28 – поршневые полукольца
29 – поршень
30 – поршневые полукольца
31 – пластинчатые пружины
32 – отверстия
33 – полость
34 – отверстия
35 – клапан
36 – резьбовое отверстие
38 – коллектор охлаждающего воздуха
39 – коллектор управляющего воздуха.

12      8      6      11

2                                           5

10

Мод

уль

 ВВТ













































1 - угольник
2 - корпус
3 - фильтр
Р

2

- подвод воздуха из-за КВД

А - отвод воздуха к агрегату управления охлаждением,

электромагнитному  клапану  системы  ПОС  и
пневмоцилиндрам РС

Б - подвод воздуха к эжектору.

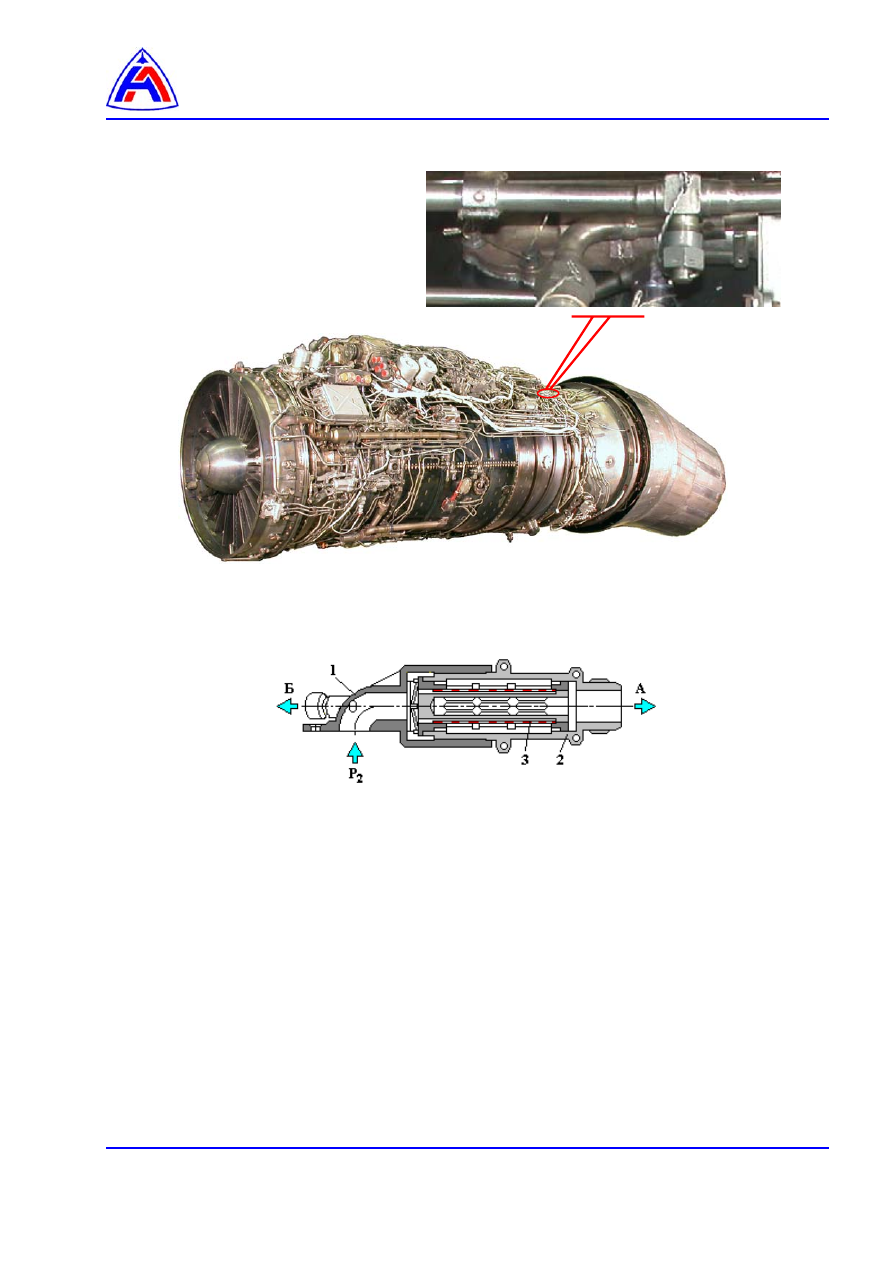

Рис. 5   Воздушный фильтр












Агрегат управления охлаждением. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Предварительные требования………………………………………………………………..…….

1





Процедура ………………………………………………………………………………………..…….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………………………………………….

2



 3

Монтаж …………………………………………………………………………………………….

3



 4

Заключительные работы ……………………………………………………………………….

3



Перечень рисунков

 1

Агрегат управления охлаждением. Демонтаж и монтаж ……......................................

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное рабочее место
АРМ  ДК




1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6-ТС-12Х18Н9Т
0,8-ТС-12Х18Н9Т




0,1 м
0,8 м

Шайбы контровочные:

094.2412
6.21 ГОСТ 13464-79




10 шт.
2 шт.

Пленка полиэтиленовая ГОСТ 10354-82

 0,5

м

2



Шпагат технический ГОСТ 17308-88



1 м
