Двигатель АЛ-31ПФ. Руководство - часть 357









Запасные части:

Номенклатура

Идентификационный номер

Количество

Агрегат управления системы
противообледенения двигателя



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолета  (

96-А-72-00-00-00А-920А-А

).

1.2.

Подготовьте  новый  агрегат  управления  к  установке  на  двигатель,  в  соответствии  с
паспортом и РЭ  на агрегат.

2.

Демонтаж

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Снимите скобу (

7, рис 1

) и скобы (

9

) крепления трубопровода (

8

) подвода воздуха к агрегату

управления.

2.3.

Отсоедините фланец трубопровода (

8

) от корпуса наружного контура. Снимите  трубопровод

(

8

) с прокладкой.

2.4.

Снимите  скобы  крепления  трубопровода  (

6

)  и  трубопровод  (

6

)  подвода  воздуха  к  агрегату

управления от электромагнитного клапана.

2.5.

Снимите скобу (

2

) крепления агрегата управления (

4

).

2.6.

Отсоедините  агрегат  управления  (

4

)  от  кронштейна.  Переместите  агрегат  управления  по

телескопическому соединению трубопровода (

1

) отвода воздуха от агрегата управления.

Снимите агрегат управления (трубопровод (

1

) остается на двигателе).

3.

Монтаж

3.1.

При монтаже клапана и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.

ВНИМАНИЕ!  ПЕРЕД  ПОДСОЕДИНЕНИЕМ  ТРУБОПРОВОДОВ  (

8

  и

1

)  К  АГРЕГАТУ

УПРАВЛЕНИЯ,

ПРОВЕРЬТЕ

ЧТОБЫ

ПРОРЕЗИ

СТАЛЬНЫХ

УПЛОТНИТЕЛЬНЫХ  КОЛЕЦ  НА  ТРУБОПРОВОДАХ  БЫЛИ  РАСПОЛОЖЕНЫ
ПОД УГЛОМ 180

О

ОТНОСИТЕЛЬНО ДРУГ ДРУГА.

3.3.

Установите агрегат управления системы противообледенения двигателя.
-

состыкуйте  агрегат  управления  (

4

)  с  трубопроводом  (

1

)  отвода  воздуха  от  агрегата

управления.









-

закрепите  агрегат  управления  (

4

)  на  кронштейне  двумя  болтами  (

5

)  с  новыми

контровочными шайбами,

-

установите  скобу



(

2

)  крепления  агрегата  управления  (

4

).  Завинтите  болты  (

3

)  скобы  (

2

)

крепления агрегата управления.

-

затяните соединения и законтрите.

3.4.

Установите  трубопровод  (

6

)  подвода  воздуха  к  агрегату  управления  от  электромагнитного

клапана. Установите скобы крепления трубопровода (

6

).  Затяните соединения и законтрите.

3.5.

Установите  трубопровод  (

8

)  подвода  воздуха  к  агрегату  управления  системы

противообледенения двигателя:
-

нанесите на новую прокладку 104.13.07.113 эмаль КО-813,

-

установите прокладку между фланцем трубопровода (

8

) и фланцем наружного контура,

-

состыкуйте трубопровод (

8

) с агрегатом управления и подсоедините к фланцу наружного

контура,

-

установите скобу (

7

) крепления трубопровода (

8

),

-

установите скобы (

9

) крепления трубопровода (

8

) с другими трубопроводами,

-

затяните соединения и законтрите.

4.

Заключительные работы

4.1.

Произведите монтаж двигателя на самолет  (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите опробование двигателя (

96-А-72-00-00-02А-340А-А

).

4.3.

Произведите запись о выполненных работах в формуляре двигателя.

4.4.

Подготовьте снятый агрегат к отправке.








































1   -   трубопровод отвода воздуха от агрегата управления,
2   -   хомут,
3   -   болт крепления скобы агрегата,
4   -   агрегат управления системы противообледенения двигателя,
5   -   болт крепления агрегата,
6   -   трубопровод подвода воздуха к агрегату управления от МКВ-253А,
7   -   скоба,
8   -   трубопровод подвода воздуха к агрегату управления,
9   -   скобы.




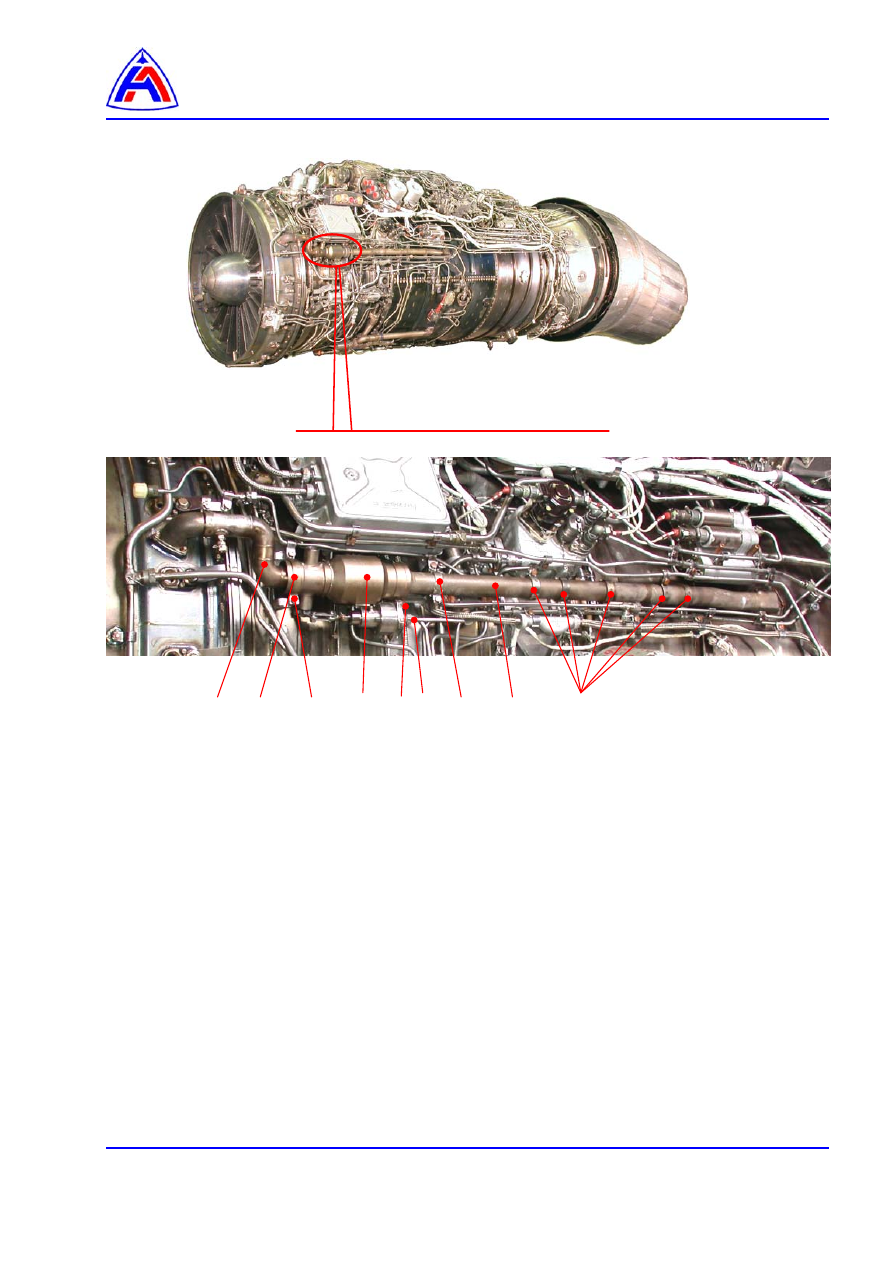

Рис.  1   Агрегат управления системы противообледенения двигателя  (96.18.00.000)

Демонтаж и монтаж



1          2          3          4       5    6      7           8              9







Система управления охлаждением турбины.

Описание и работа.

Содержание

 1

Описание………. …………………………………………………………………………………..

1



 2

Работа………………………………….. ………………………………………………………….

3



Перечень рисунков

 1

Система управления охлаждением (в положении охлаждение включено)…………….

5



 2

Агрегат управления охлаждением..……………………………………………..…………….

6



 3

Клапанный аппарат отключения………………………..………………………………………

7



 4

Теплообменник…………………………………………………….……………………………...

8



 5

Воздушный фильтр……………………………………………….………………………………

9





Ссылки: нет

1.

Описание

1.1.

Общие сведения

Система  управления  охлаждением  предназначена  для  включения  и  выключения  подачи
дополнительного  количества  воздуха  на  охлаждение  турбины  на  режимах,  близких  к
максимальному режиму. При включенном охлаждении количество воздуха, которое подается
на охлаждение турбины, увеличивается в 2,5 … 3,0 раза.

Включение охлаждения турбины при увеличении частоты вращения:

при выполнении одного из условий: ..........   - n

2 ВКЛ.ОХЛ.

 = (91,5±1), %;

- t

4 ВКЛ.ОХЛ.

 = t

4

 + (9 ± 3), °С; где t

4

  указана в

формуляре двигателя;

-

α

руд

= (62+3)°.

Выключение охлаждения турбины при уменьшении частоты вращения:

при выполнении всех трех условий: .....…..  - n

2 ВЫКЛ.ОХЛ.

 = n

2 ВКЛ.ОХЛ.

 - (0,8±0,4), %;

- t

4 ВЫКЛ.ОХЛ.

 = t

4

, °С; где t

4

  указана в формуляре

двигателя;

-

α

руд

= (62+3)°.

Отключение охлаждения турбины повышает экономичность двигателя.

В систему управления охлаждением входят:
–

агрегат (

4, рис. 1

)  управления охлаждением с микровыключателем (

6

),

–

ВВТ с клапанным аппаратом (

2

) отключения.

–

воздушный фильтр (

3

).

Примечание.  Значение



 t

4 ВЫКЛ. ОХЛ

указано в формуляре двигателя.

Разность между значениями t

4 ВКЛ. ОХЛ.

и t

4 ВЫКЛ. ОХЛ

составляет  (9 ± 3) °С – это

условие обеспечивает КРД.

В  системе  управления  охлаждением  часть  функций  выполняют  следующие  системы  и
агрегаты, не входящие в ее состав:
–

РСФ с электромагнитным клапаном (

5

),

–

КРД,

–

приборы контроля двигателя.

1.2.

Агрегат управления охлаждением
