Двигатель АЛ-31ПФ. Руководство - часть 355

































































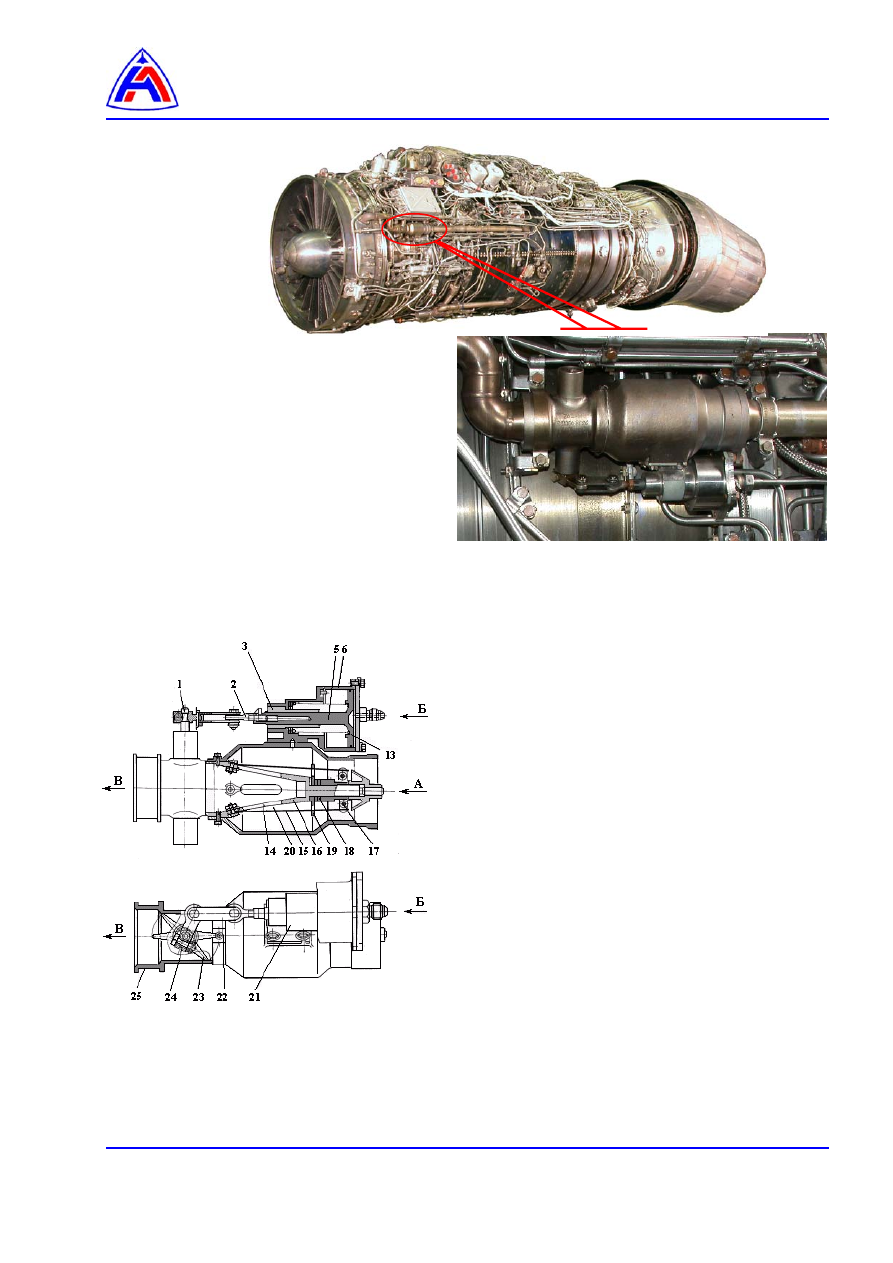

Рис. 2    Агрегат управления

1 - вал заслонки
2 - серьга
3 - втулка
5 - поршень
6 - корпус
13 - пружина
14 - окно
15 - пластина упругая
16 - регулятор расхода упруго-щелевой
17 - ролик
18 - диск
19 - шайбы регулировочные
20 - щель дросселирующая
21 - пневмоцилиндр
22 - тяга
23 - заслонка
24 - рычаг
25 - корпус
А - подвод воздуха из-за седьмой ступени КВД
Б - подвод воздуха из коллекторной полости за ВВТ
В - отвод воздуха для обогрева















































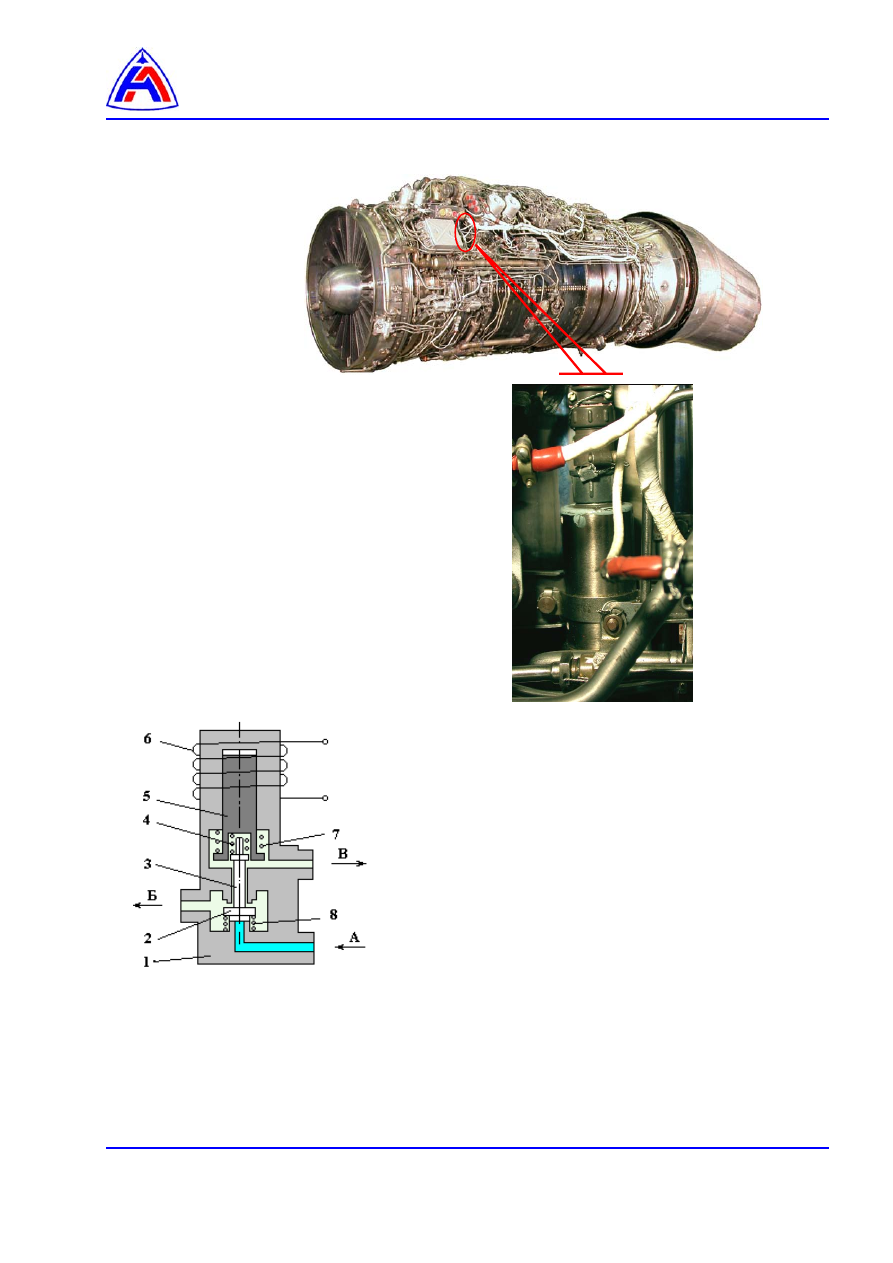

1 - корпус
2 - седло
3 - толкатель
4 - пружина
5 - якорь электромагнита
6 - обмотка электромагнита
7, 8 - пружины
А - подвод воздуха из

коллекторной полости за ВВТ

Б - отвод воздуха к агрегату управления
В - отвод воздуха в атмосферу







Рис. 3    Клапан электромагнитный МКВ - 253А

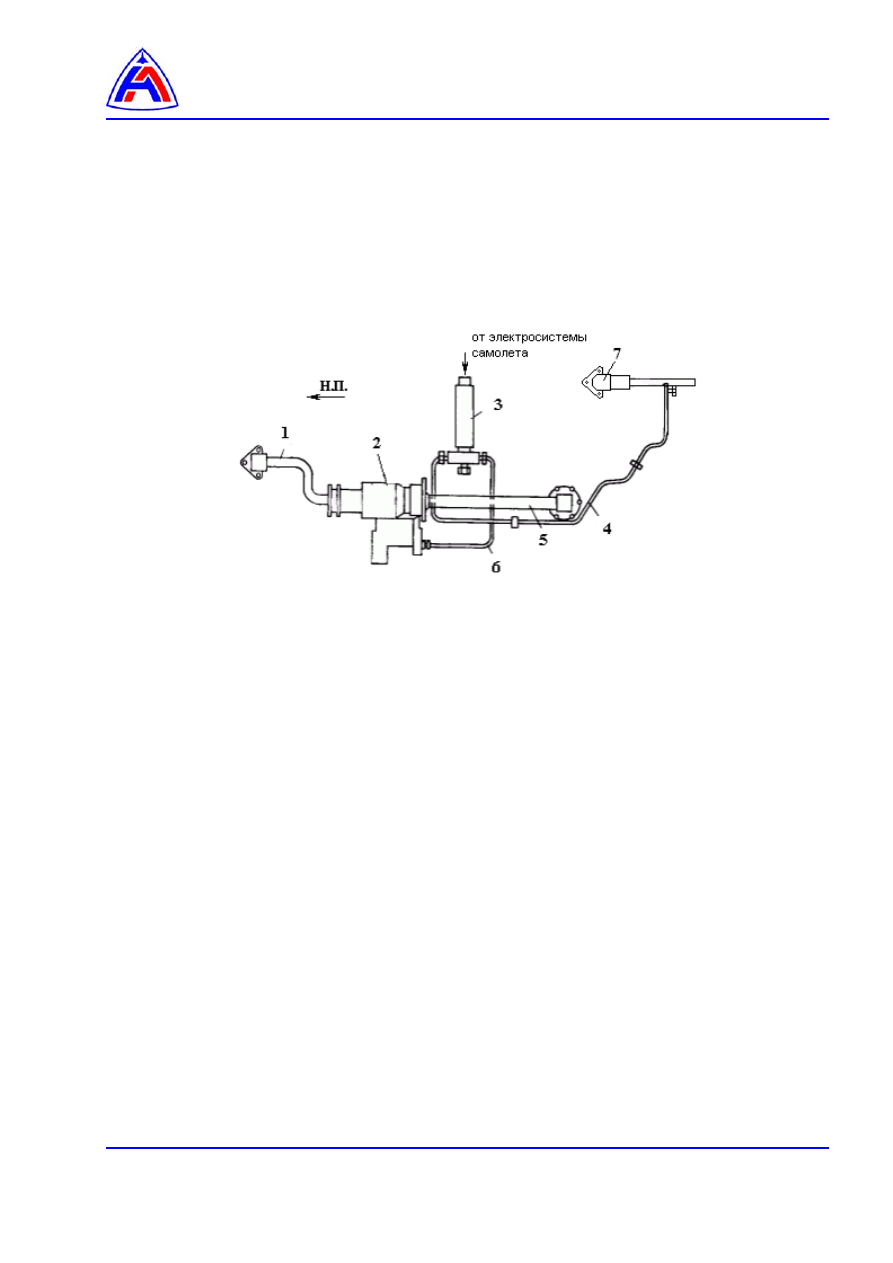

1 - трубопровод системы противообледенения
2 - агрегат управления
3 - пневматический электромагнитный клапан

4 - трубопровод подвода воздуха к пневматическому электромагнитному клапану

5 - трубопровод системы противообледенения
6 - трубопровод подвода воздуха к агрегату управления
7 - фильтр воздушный








Рис. 4   Коммуникации системы противообледенения двигателя












Клапан электромагнитный МКВ-253А. Демонтаж и монтаж.



Содержание



Ссылки …………………………………………………………………………………………..……..

1





Предварительные требования……………………………………………………………..……….

1





Процедура ………………………………………………………………………………………..…….

2



 1

Подготовительные работы …………………………………………………………………….

2



 2

Демонтаж …………………………………..…………………………………………………….

2



 3

Монтаж …………………………………………………………………………………………….

2



 4

Заключительные работы ……………………………………………………………………….

3



Перечень рисунков

 1

Клапан электромагнитный МКВ-253А. Демонтаж и монтаж ........................................

4





Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

Предварительные требования

Требуемые условия:

Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6-ТС-12Х18Н9Т
0,8-ТС-12Х18Н9Т




2,0 м
1,0 м

Шайба контровочная  094.2412



4 шт.

Пленка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



0,5 м
