Двигатель АЛ-31ПФ. Руководство - часть 354

























1 – рычаг
2 – гайка
3 – штуцер
4 – штуцер
5 – труба с тросом
6 – труба с тросом
7 – скоба крепления труб
8 – блок с роликом
9 – поводок

10 – рычаг РСФ
11 – винт
12 – трос
13 – рычаг НР
14 – поводок
15 – винт
16 – корпус с роликом
17 – крышка
18 – винт

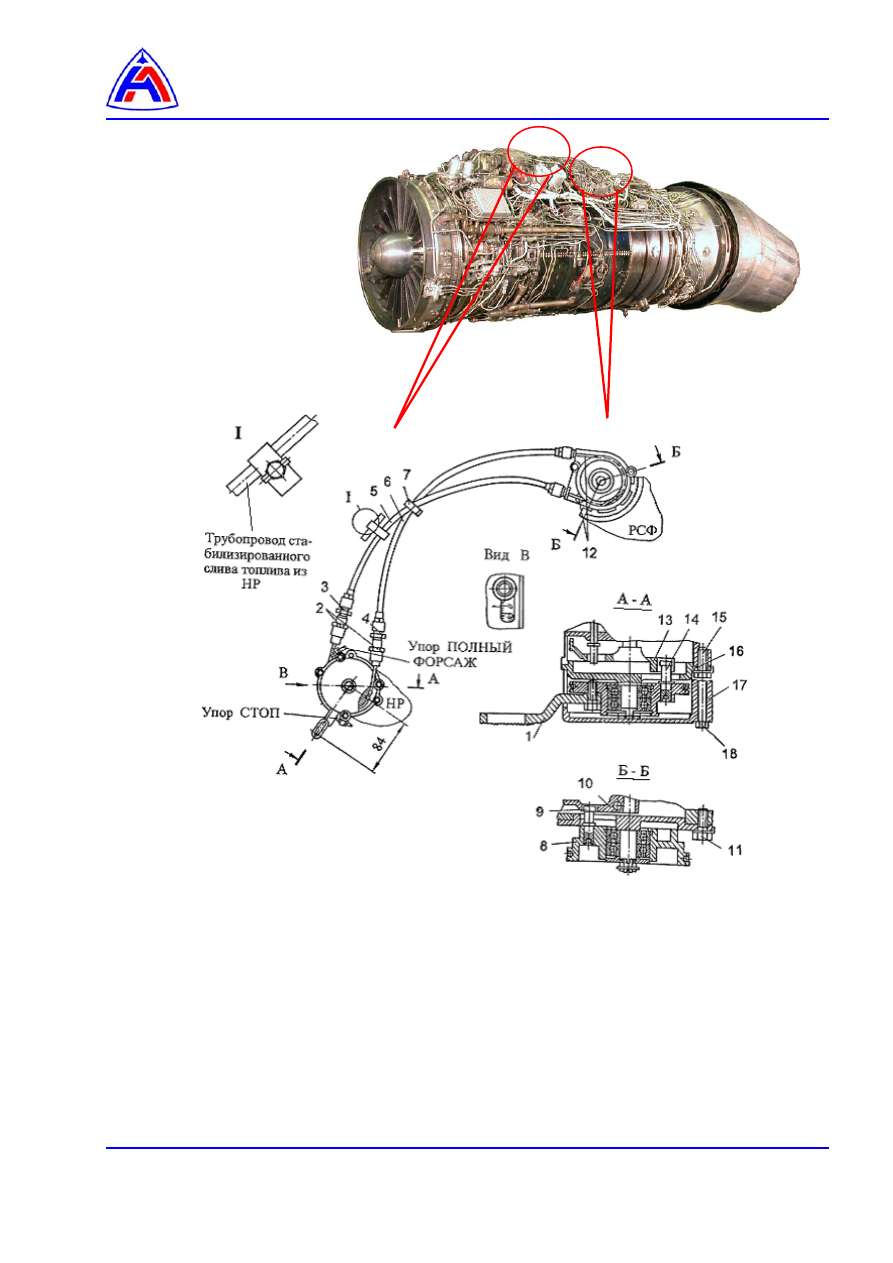

Рис. 1  Механизм управления агрегатами НР и РСФ от РУД









Система противообледенения двигателя. Описание и работа.



Содержание



Ссылки …………………………………………………………………………………………..…….

1







Описание …………….……………………………………………………………………….…..

2







Работа …………………………….………………………………………………………….……

3



Перечень рисунков



1

Система противообледенения двигателя (во включенном положении)……………..

4



2

Агрегат управления……………………………………………………………..……………..

5



3

Клапан электромагнитный МКВ - 253А……………………………………………………..

6



4

Коммуникации системы противообледенения двигателя……………………………….

7







Ссылки: нет

1.

Описание

1.1.

Общие сведения

Система  противообледенения  двигателя  предназначена  для  подачи  горячего  воздуха  на
обогрев кока и ВНА КНД.

Основные эксплуатационные технические данные:

–

максимальное давление воздуха в системе
противообледенения за агрегатом управления …….………………..…  5,5 кгс/см

2

 (абс)

–

максимальная температура воздуха в
системе противообледенения ………………………………………….….   460° С

Система  включается  автоматически  по  сигналу  сигнализатора  обледенения  или  вручную
выключателем в кабине.

Коммуникации системы противообледенения двигателя приведены на

рис. 4

.

Система противообледенения включает:
–

агрегат управления  (

3, рис. 1

),

–

пневматический электромагнитный клапан (

7

),

–

воздушный фильтр (

6

),

–

трубопроводы,

–

электрические коммуникации.

1.2.

Агрегат управления

1.2.1.

Агрегат управления предназначен для:
–

подачи воздуха из-за седьмой ступени КВД в систему противообледенения,

–

включения  и  выключения  системы  противообледенения  по  командам  из  системы
самолета.

1.2.2.

Корпус  (

25,  рис. 2

)  агрегата  управления  соединен  трубопроводами  В  и  А  с  воздушным

коллектором  ВНА  КНД  и  с  фланцем  отбора  воздуха  из-за  седьмой  ступени  КВД

.

Бесштоковая  полость  пневмоцилиндра  (

21

)соединена  трубопроводом  с  пневматическим

электромагнитным клапаном.







1.2.3.

Агрегат управления установлен на корпусе КНД.

1.3.

Пневматический электромагнитный клапан

1.3.1.

Пневматический  электромагнитный  клапан  (

рис. 3

)  предназначен  для  выдачи  команды  на

включение агрегата управления.

1.3.2.

Клапан соединен:
-

трубопроводами с агрегатом управления и коллекторной полостью за ВВТ,

-

электропроводами - с электрической системой самолета.

1.3.3.

Клапан установлен на корпусе КНД.

1.4.

Питание системы.

1.4.1.

Питание системы осуществляется воздухом из-за седьмой ступени КВД, а электропитание от
бортовой системы самолета..

1.4.2.

Система  включается  и  выключается  при  обледенении  воздухозаборника  самолета
автоматически от сигнализатора обледенения или вручную выключателем в кабине.

2.

Работа

2.1.

Для  включения  противообледенительной  системы  команда  с  борта  самолета  поступает  на
электромагнитный клапан (

7, рис. 1

).

Клапан открывает подвод воздуха из коллекторной полости за ВВТ через воздушный фильтр
в бесштоковую полость пневмоцилиндра (

21, рис. 2

) агрегата управления.

Под  давлением  воздуха  поршень  пневмоцилиндра  (

21

)  преодолевает  сопротивление

пружины  (

13

),  перемещается  влево  и  через  тягу  (

22

)  и  рычаг  (

24

)  поворачивает  вал  (

1

)  с

заслонкой (

23

).

Заслонка (

23

)открывает подвод горячего воздуха из-за седьмой ступени КВД на обогрев ВНА

КНД и кока.

2.2.

Горячий воздух из агрегата управления поступает в воздушный коллектор ВНА КНД (

12, рис.

1

), полости стоек (

9

), кок (

10

).

ВНА КНД и кок подвергаются конвективному теплообмену.

В коке и стойках предусмотрены специальные каналы (окна) для выхода горячего воздуха.

Выходящий  воздух  образует  защитный  слой,  который  предохраняет  от  обледенения  кок,
стойки и поворотные закрылки ВНА КНД.

2.3.

Регулирование  расхода  воздуха  для  обогрева  происходит  в  зависимости  от  температуры
воздуха за седьмой ступенью КВД.

При  увеличении  давления  воздуха  увеличивается  прогиб  упругих  пластин  (

15,  рис. 2

),  что

вызывает уменьшение площади дросселирующих щелей (

20

) и снижение расхода через окна

(

14

).

2.4.

Для  выключения  противообледенительной  системы  снимается  электрическая  команда  с
пневматического электромагнитного клапана (

7, рис. 1

).

Электромагнитный  клапан  закрывает  подвод  воздуха  из-за  ВВТ  к  пневмоцилиндру  (

1

)

агрегата  управления  (

3

).  Бесштоковая  полость  пневмоцилиндра  (

1

)  сообщается  с

атмосферой.

Под  действием  усилия  пружины  (

13

)  поршень  перемещается  и  поворачивает  заслонку  (

2

),

которая закрывает проход воздуха из-за седьмой ступени КВД к ВНА КНД и коку.



















1 - пневмоцилиндр
2 - заслонка
3 - агрегат управления
6 -воздушный фильтр
7 -пневматический электромагнитный клапан
8 - закрылок
9 - стойка
10 - кок
11 - корпус ВНА КНД
12 - коллектор ВНА КНД
13 - пружина

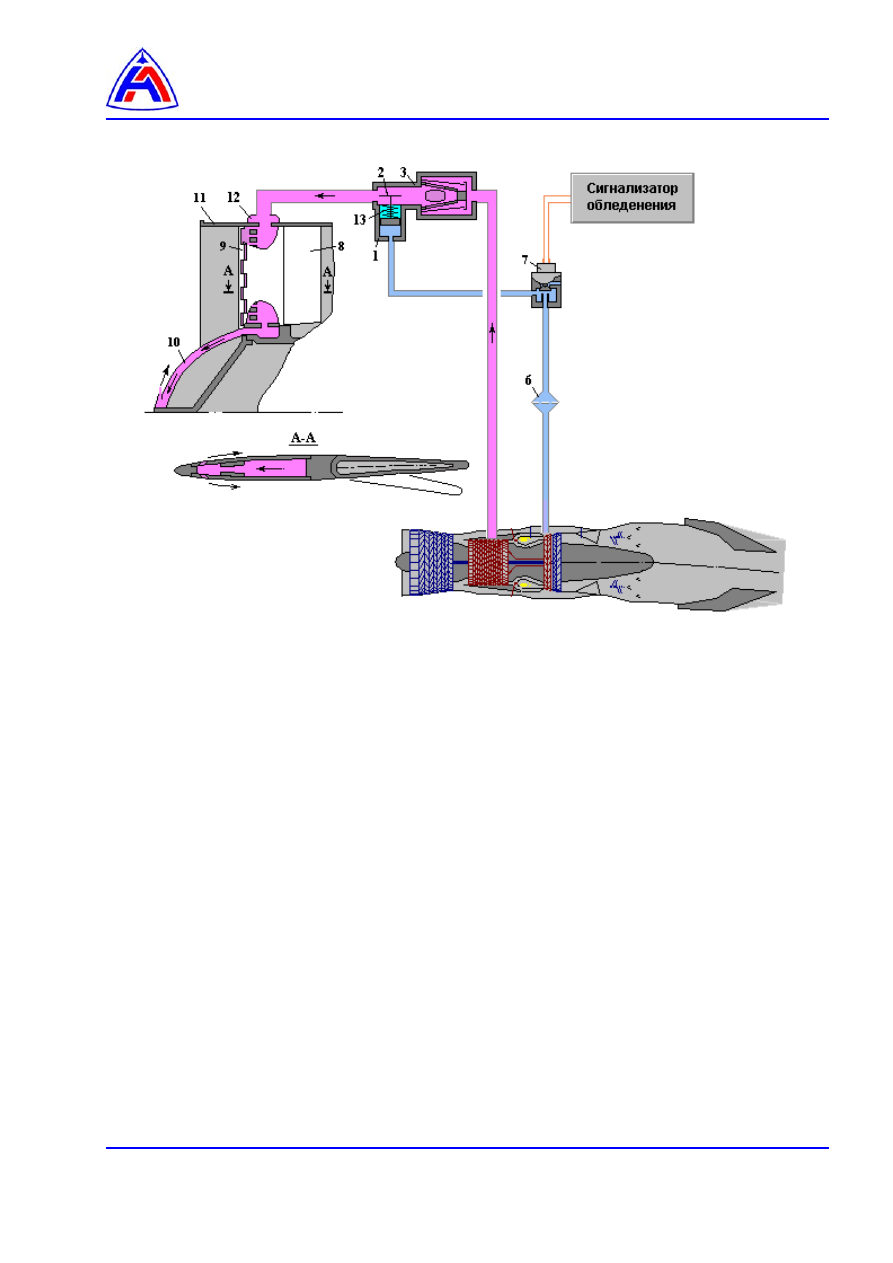

Рис. 1    Система противообледенения двигателя

(во включенном положении)
