Двигатель АЛ-31ПФ. Руководство - часть 352








































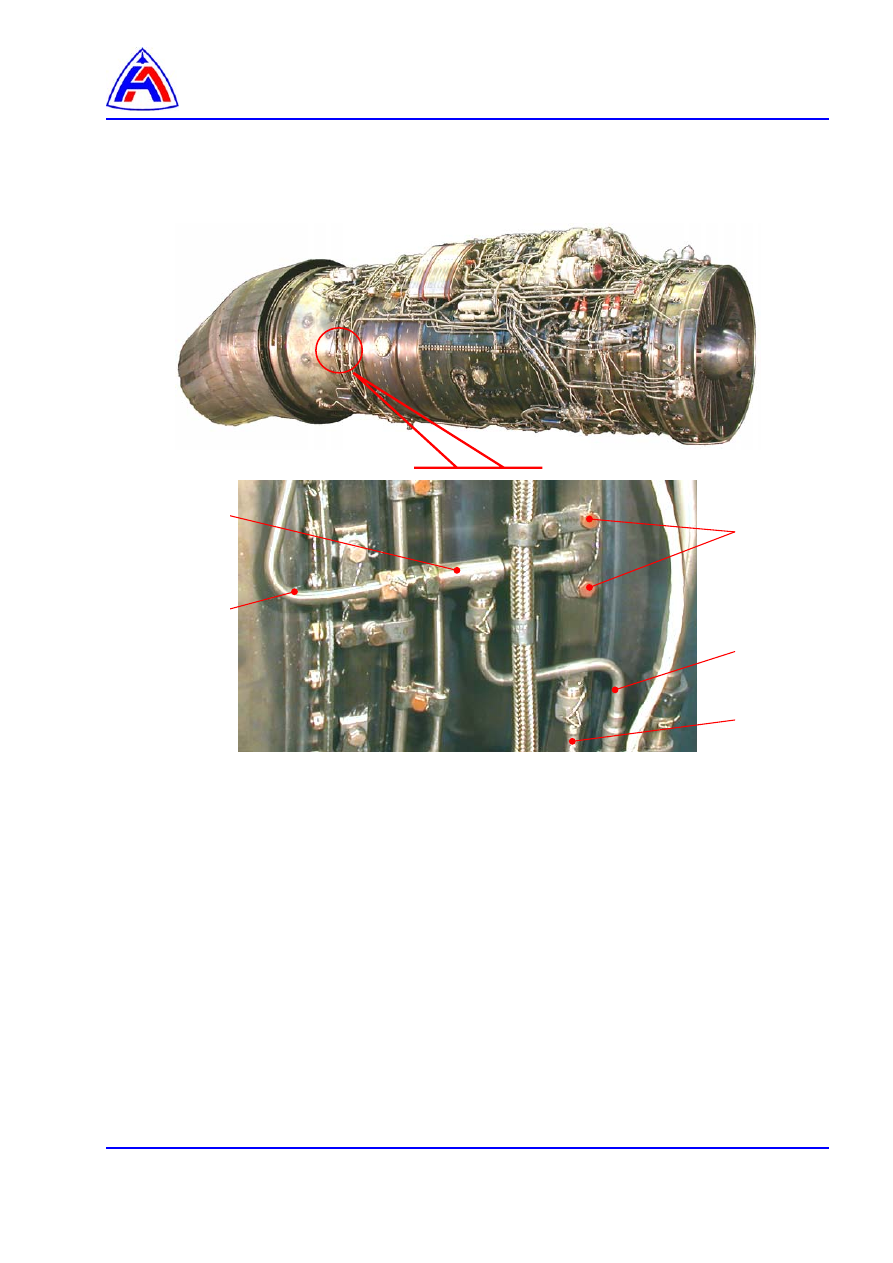

1 – трубопровод слива топлива из сливного бачка
2 - эжектор
3 – трубопровод подвода воздуха давлением Р

2



4 – винт




Рис. 1   Демонтаж и монтаж эжектора




2





3

4






1



5









Система управления НР и РСФ от РУД.

Описание и работа.

Содержание



1

Описание………..……………………………………………………………………………….

1



 2



Работа…………………………………………………………………………………………….

1



Перечень таблиц



1

Значения площадок по лимбам НР и РСФ





для различных режимов работы двигателя ………..…………………………………….

2



Перечень рисунков

1

Узел управления НР и РСФ от РУД: (листов 2) ………………………..…………….

3

,

4



Ссылки:

Модули данных,

технические руководства

Название

96-А-73-75-00-00А-920А-А

Механизм управления НР и РСФ от РУД. Демонтаж и монтаж

1.

Описание

1.1.

Общие сведения

1.1.1

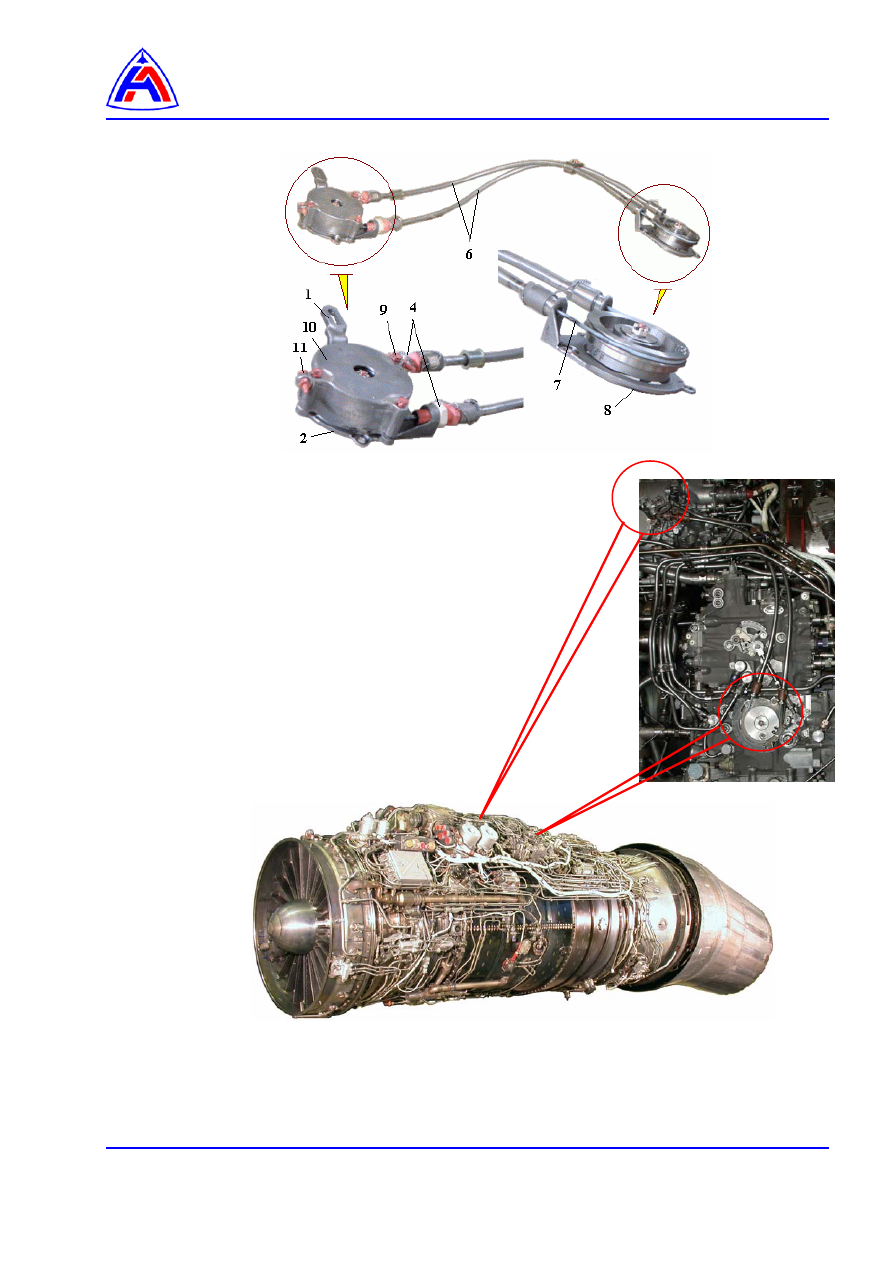

Узел управления НР и РСФ от РУД самолета (

рис. 1

) передает  в НР и РСФ механические

команды.

1.2.

Узел смонтирован на корпусах НР и РСФ по чертежу 104.13.06.000.

2.

Работа

2.1.

РУД  из  кабины,  через  самолетную  систему,  перемещает  на  агрегате  НР  (

рис. 1

)  рычаг

1



узла  управления  НР  и  РСФ.  Ролик

17

,  на  котором  закреплен  рычаг

1

,  своим  поводком

15



поворачивает  рычаг

16

  управления  НР  (рычаг

16

  управляет  подачей  топлива  ОКС)  и,

одновременно    через  тросы

3  и  7

  поворачивает  ролик

12

.  Ролик

12

  своим  поводком

14



поворачивает рычаг

13

управления РСФ.

Примечание: Диаметр ролика

17

больше диаметра ролика

12

.

2.2.

Упоры установки РУД по режимам (

таблица 1

):









Таблица 1    Значения площадок по лимбам НР и РСФ для различных режимов работы двигателя.

Наименование

режима

Установки упоров на секторе газа

(С.Г.) по углам на лимбе агрегата

НР-31ВТ (градусы)

Гарантированное значение

площадки по лимбу HP (градусы),

РСФ (деления)

СТОП 0…3°,

Рычаг НР на механическом

упоре: усилие, приложенное к
рычагу HP на плече 78 мм,
допускается не более 1,5...4 кгс

0...3,5° по лимбу HP

МАЛЫЙ ГАЗ

(14 + 2)° , РУД к упору С.Г.
подводить со стороны
"МАКСИМАЛ"

10...16° по лимбу HP

МАКСИМАЛ

(67 + 3)° , РУД к упору С.Г.
подводить со стороны "СТОП"

65...71° по лимбу HP

МИНИМАЛЬНЫЙ
ФОРСАЖ

(77 ± 1)° , РУД к упору С.Г.
подводить со стороны "ПОЛНЫЙ
ФОРСАЖ"

74...79° по лимбу HP и
74...79 дел. по лимбу РСФ

ПОЛНЫЙ ФОРСАЖ (106

±

1)°

105...108°

по лимбу HP и

105...108 дел. по лимбу РСФ

Режим ВР
(высотная раскрутка)

(115 + 1)°, рычаг HP на
механическом упоре допускается
поджатие рычага управления к
упору на HP с усилием не более 4
кГс на плече 78 мм

113...116° по лимбу HP и
113...116 дел. по лимбу РСФ.

Примечание: 1. Тросовой механизм связи рычагов управления агрегатов НР и РСФ

обеспечивает совпадение показаний лимбов в положении 62 деления (НР) и



62 деления (РСФ).



При несовпадении – отрегулировать (

96-А-73-75-00-00А-

920А-А

).



2. Выход на режим ВР (замыкание контактов сигнализатора - электрическая

команда по

α

РУД

)



при 111,5…112,5 дел. лимба РСФ.

3. При отклонении рычага управления РСФ от точки 62, следует учесть, что

одно деление на лимбе РСФ соответствует 1,152 угловых градуса.











Рис. 1    УЗЕЛ УПРАВЛЕНИЯ НР И Р

























































Рис. 1    Узел управления НР и РСФ от РУД

(лист 1 из 2)
