Двигатель АЛ-31ПФ. Руководство - часть 351




















































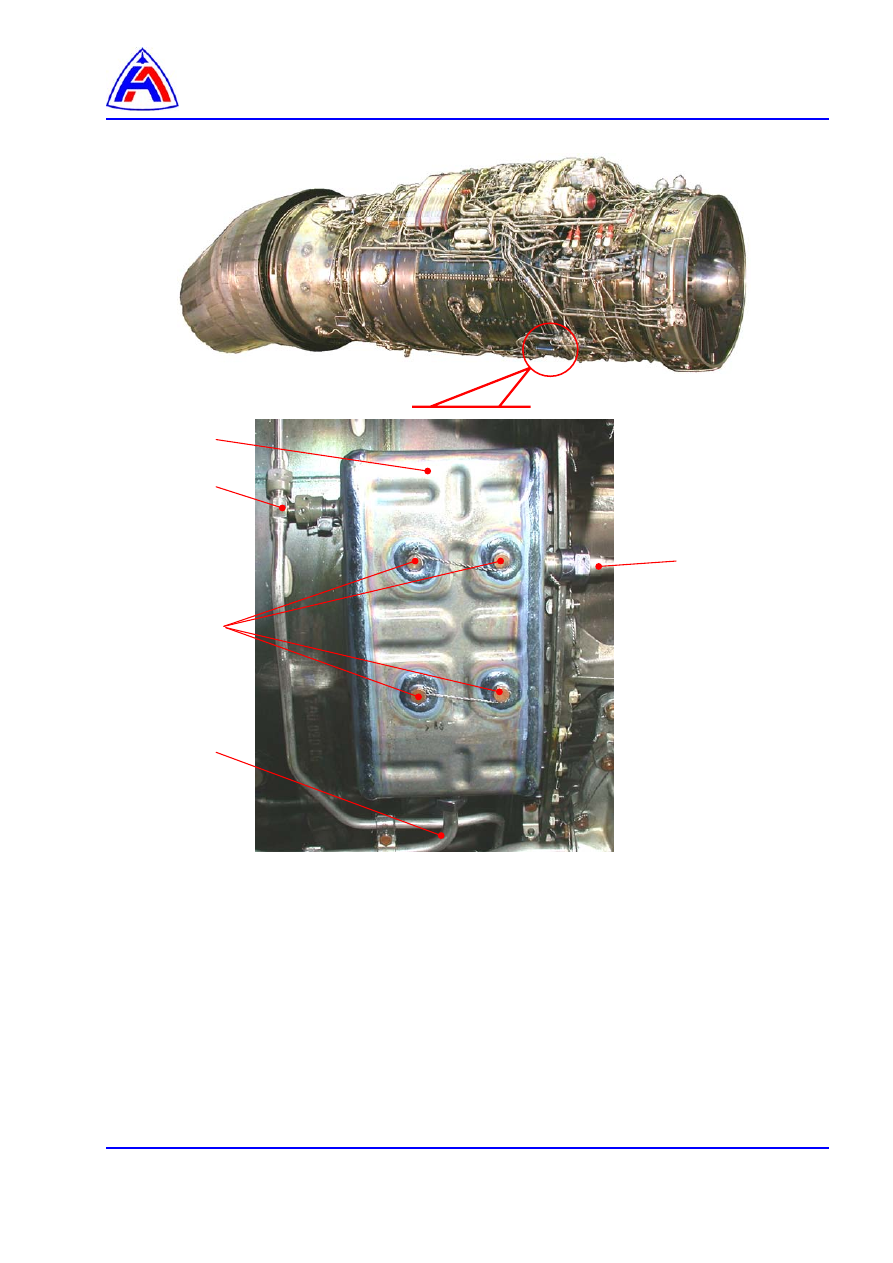

1 – трубопровод слива топлива из бачка
2 - болт
3 – бачок сливной
4 – трубопровод слива топлива из РТ
5 – тройник с жиклёром трубопроводов слива топлива

 из агрегатов



Рис. 1 Демонтаж и монтаж сливного бачка













Эжектор. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования………………………………………………………………..……





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….….

 1



Подготовительные работы…………………………………………………………………….

2



 2



Демонтаж…………………….. ………….. …………………………………………………….

2



 3



Монтаж………………………………….. ……………………………………………………….

3



 4



Заключительные работы……………….. ……………………………………………………

3



Перечень рисунков

Эжектор. Демонтаж и монтаж……………………………..................................................

4



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

Предварительные требования

Требуемые условия:



Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК-30(СД)




1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,5 м
0,5 м.

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2











Номенклатура

Идентификационный номер

Количество

Шпагат технический ГОСТ 17308-88



1 м.

Прокладка 89.09.02.780



1 шт.



Запасные части:

Номенклатура

Идентификационный номер

Количество

Эжектор 104.13.083280 (при замене)



1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолета (

96-А-72-00-00-00А-920А-А

).

1.2.

Осмотрите устанавливаемый эжектор. Повреждения – не допускаются.

1.4.

Непосредственно перед установкой на двигатель снимите с эжектора заглушки.

2.

Демонтаж

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А.



2.2.

Расконтрите соединения трубопроводов и винты скоб крепления трубопроводов.

2.3.

Снимите скобы крепления трубопроводов (

рис. 1

):

–

1

 слива топлива из сливного бачка

–

подвода воздуха Р

2



–

5

 слива топлива из сборника

2.4.

Отстыкуйте от эжектора трубопровод

3

 подвода воздуха давлением Р

2

2.5.

Отстыкуйте от трубопровода

1

 трубопровод

5



Отвинтите гайки и снимите трубопровод

1

2.6.

Вывинтите винты

4

 крепления эжектора.

2.7.

Снимите:
–

скобу (с кронштейном) крепления электроколлектора

–

шайбу

–

эжектор 104.13.083280

–

прокладку 89.09.02.780.

2.8.

Закройте свободные концы трубопроводов и штуцера полиэтиленовой плёнкой и завяжите
шпагатом.











3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

В процессе монтажа развяжите шпагат и снимите полиэтиленовую пленку с концов
трубопроводов и штуцеров.

3.3.

Установите:
–

новую прокладку 89.09.02.780 на фланец  эжектора

2



–

эжектор

 2

 на фланец в корпусе двигателя (104.13.083280)

–

скобу (с кронштейном) крепления электроколлектора

–

винты

4

 крепления эжектора в корпус ( под нижний винт устанавливается шайба, под

верхний винт устанавливается кронштейн)

Завинтите винты крепления эжектора. Законтрите.

3.4.

Подсоедините трубопровод

3

 подвода воздуха давлением Р

2

Навинтите гайку трубопровода от руки.

3.5.

Установите трубопровод

1

 - слива топлива из сливного бачка

Подсоедините трубопровод

5

 – слива топлива из сборника к трубопроводу

1



Навинтите гайки трубопроводов

1

 и

5

 от руки.

3.6.

Под головки винтов скоб крепления трубопроводов установите новые контровочные шайбы.
Установите скобы крепления трубопроводов:
–

1

 - слива топлива из сливного бачка

–

подвода воздуха давлением Р

2



–

– слива топлива из сборника.

Завинтите болты скоб крепления трубопроводов. Законтрите.
Завинтите гайки трубопроводов

1, 3 и 5

Законтрите.

4.

Заключительные работы.

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.3.

Откройте перекрывной кран топливной системы самолета (РЭ самолета).

4.4.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Подключите АРМ ДК-30(СД)

4.6.

Произведите опробование двигателя (

96-А-72-00-00-01А-340А-А

).

Проверьте герметичность соединений трубопроводов топливной системы

4.7.

Отключите АРМ ДК-30(СД).

4.8.

Подготовьте к отправке снятый эжектор.
