Двигатель АЛ-31ПФ. Руководство - часть 350

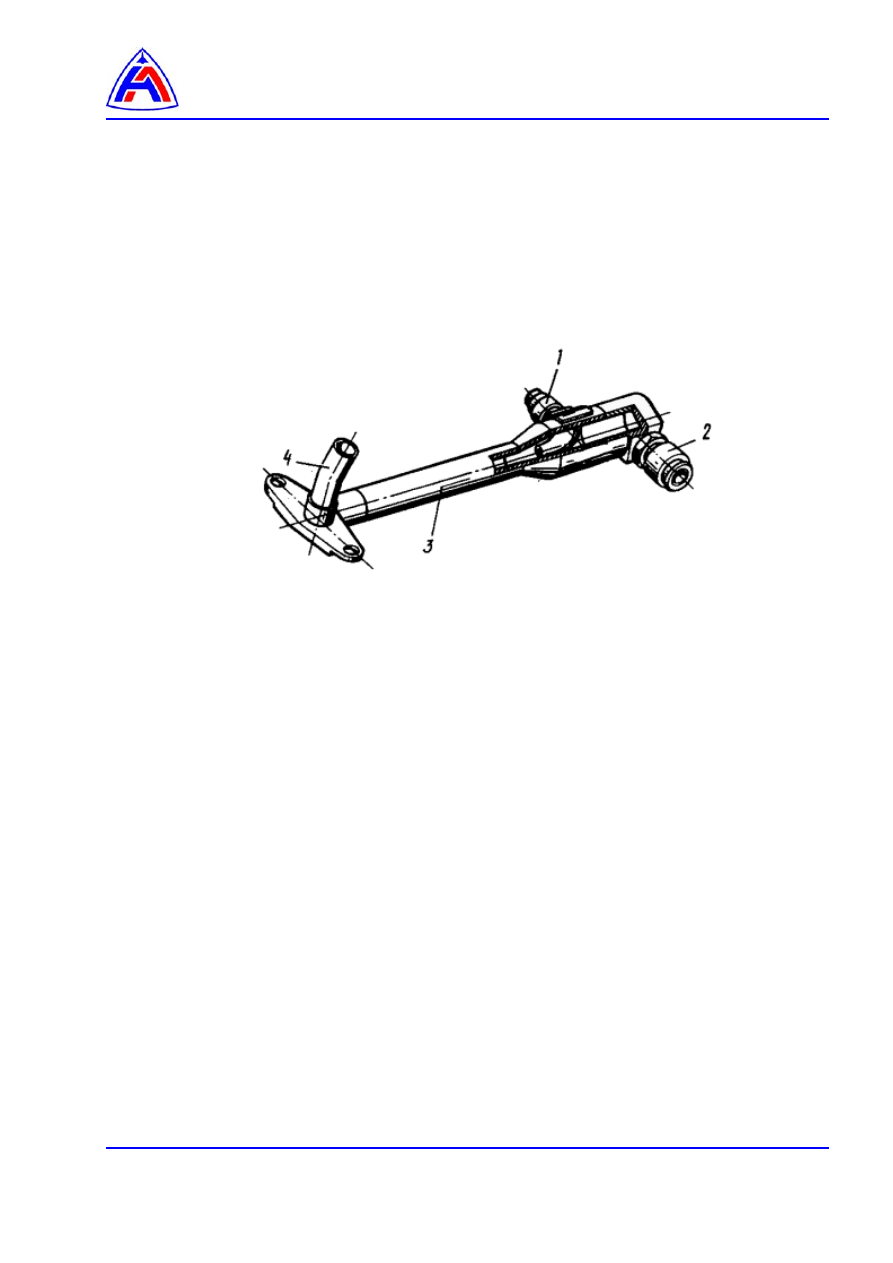

1 - штуцер подвода воздуха давлением Р

2

;

2 - штуцер подвода топлива из сливного бачка;
3 - корпус;
4 - труба сброса топлива.










Рис. 5     Эжектор











Сливной бачок. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы……………………………………………………………………….

2



 2



Демонтаж…………………….. ………….. ……………………………………………………….

2



 3



Монтаж………………………………….. ………………………………………………………….

2



 4



Заключительные работы……………….. ……………………………………………………….

3



Перечень рисунков

1

Сливной бачок. Демонтаж и монтаж……………………............................................... ….

4



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

Предварительные требования

Требуемые условия:



Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК-30(СД)




1











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




0,7 м.

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1 м.

Шайба   094.2412



3 шт.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Сливной бачок



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолета (

96-А-72-00-00-00А-920А-А

).

1.2.

Откройте сливной кран на трубопроводе

1

 (

рис. 1

) слива топлива из бачка и слейте топливо

из сливного бачка.

1.3.

Осмотрите устанавливаемый бачок. Повреждения – не допускаются.

1.4.

Непосредственно перед установкой на двигатель снимите со сливного бачка заглушки.

2.

Демонтаж

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А.



2.2.

В процессе демонтажа закройте свободные концы трубопроводов, штуцера сливного бачка и
штуцер РТ полиэтиленовой пленкой и завяжите шпагатом.

2.3.

Расконтрите соединения трубопроводов, болты крепления бачка и контровочные шайбы
болтов скоб крепления трубопроводов.

2.4.

Снимите:
–

скобы крепления трубопроводов

4 и 5

 слива топлива из РТ

–

трубопроводы

4 и 5

.

2.5.

Отстыкуйте трубопровод

1

 слива топлива из бачка.

2.6.

Отвинтите болты

2

 крепления сливного бачка

3

.

Снимите сливной бачок

3

.

3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А.











3.2.

В процессе монтажа развяжите шпагат и снимите полиэтиленовую пленку с концов
трубопроводов и штуцера РТ.

3.3.

Установите сливной бачок

3

 на двигатель.

Завинтите болты

2

 крепления сливного бачка. Законтрите.

3.4.

Установите трубопроводы:
–

4 и 5

 - слива топлива из РТ

–

1

 – слива топлива из бачка

Завинтите гайку трубопровода

1

. Законтрите.

Гайки трубопроводов

4 и 5

 навинтите от руки.

3.5.

Установите:
–

под головки болтов скоб крепления  трубопроводов

4 и 5

 новые контровочные шайбы.

–

скобы крепления трубопроводов

4 и 5

 слива топлива из РТ.

Завинтите болты крепления скоб. Законтрите.
Завинтите гайки трубопроводов

4 и 5

. Законтрите.

4.

Заключительные работы.

4.1.

Произведите монтаж двигателя на самолёт  (

96-А-72-00-00-00А-920А-А

).

 4.2.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.3.

Откройте перекрывной кран топливной системы самолета (РЭ самолета).

4.4.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Подключите АРМ ДК-30(СД)

4.6.

Произведите опробование двигателя (

96-А-72-00-00-01А-340А-А

).

Проверьте герметичность соединений трубопроводов топливной системы.

4.7.

Отключите АРМ ДК-30(СД).

4.8.

Подготовьте к отправке сливной бачок.
