Двигатель АЛ-31ПФ. Руководство - часть 356











Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан электромагнитный МКВ-253А
(при замене)




1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолета  (

96-А-72-00-00-00А-920А-А

).

1.2.

Подготовьте новый клапан к установке в соответствии с паспортом и РЭ на него.

2.

Демонтаж

2.1.

При  демонтаже  клапана  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-02А-920А-А

.

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А, 96-А-70-70-00-04А-920А-А, 96-А-70-70-00-00А-730А-А

2.3.

Расстыкуйте электричесикй соединитель



(

2, рис. 1

).

2.4.

Снимите  скобы  крепления  трубопровода  (

5

)  отвода  воздуха  от  клапана  к  агрегату  управления

системы противообледенения двигателя. Отстыкуйте и снимите трубопровод (

5

).

2.5.

Снимите скобы крепления трубопровода (

6

подвода воздуха из-за ВВТ к клапану (

1

).

Снимите трубопровод



(

6

).

2.6.

Отвинтите  винты  (

4

скобы (

3

)  крепления  клапана (

1

).

Снимите  скобу и  клапан с двигателя.

3.

Монтаж

3.1.

При монтаже клапана и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

При монтаже электрических соединителей руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А, 96-А-70-70-00-04А-920А-А, 96-А-70-70-00-00А-710А-А, 96-А-70-70-
00-00А-730А-А

.

3.3.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.

3.4.

Установите  клапан (

1

)  со скобой (

3

на двигатель. Завинтите болты



(

4

). Затяните  соединения  и

законтрите.

3.5.

Установите  на  двигатель  трубопровод  (

6

).  Трубопроводом  (

6

)  соедините  штуцер  “вход”

клапана (

1

с магистралью подвода воздуха.

Установите две скобы крепления трубопровода (

6

).

Затяните соединения и законтрите.







3.6.

Установите  на  двигатель  трубопровод  (

5

).  Трубопроводом  (

5

)  соедините  штуцер  “выход”

клапана  (

1

и штуцер на агрегате управления. Установите две скобы крепления трубопровода (

5

).

Затяните соединения и законтрите.

3.7.

Состыкуйте электрический соединитель (

1

). Затяните соединение и законтрите.

4.

Заключительные работы

4.1.

Установите двигатель на самолет  (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите опробование двигателя  (

96-А-72-00-00-02А-340А-А

).

4.3.

Произведите запись о выполненных работах в формуляре двигателя.

4.4.

Подготовьте снятый агрегат к отправке.








































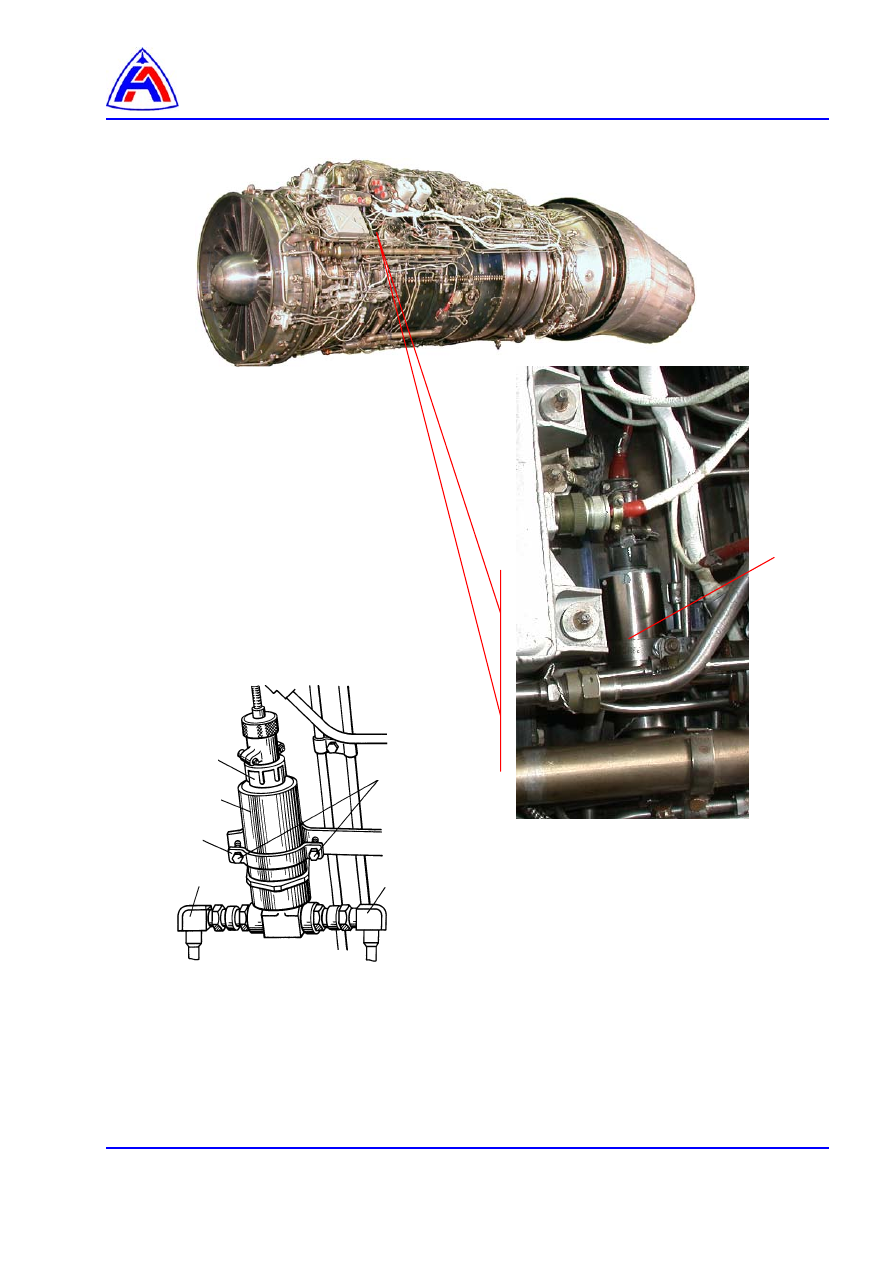

Рис. 1  Электромагнитный клапан  МКВ-253А

Демонтаж и монтаж



1   -   электромагнитный клапан
2   -   электрический соединитель
3   -   скоба
4   -   болт
5   -   трубопровод отвода воздуха
          от клапана к агрегату управления ПОС
6   -   трубопровод подвода воздуха
          из-за ВВТ к клапану

2

1

  3

6

4

5









Агрегат управления системы противообледенения двигателя.

Демонтаж и монтаж.

Содержание



Ссылки …………………………………………………………………………………………..……..

1





Предварительные требования ……………………………………………………………..……….

1





Процедура ………………………………………………………………………………………..…….

2



 1

Подготовительные работы……………………………………………………………………

2



 2

Демонтаж ………………………………………………………………………………………….

2



 3

Монтаж …………………………………………………………………………………………….

3



 4

Заключительные работы ……………………………………………………………………….

3



Перечень рисунков

 1

Агрегат управления системы противообледенения двигателя (96.18.00.000).





Демонтаж и монтаж .................…………………………………………………….......……...

4





Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

Предварительные требования

Требуемые условия:

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н9Т




2,0 м

Шайба контровочная  094.2412



16 шт.

Пленка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



0,5 м

Салфетки  х/б

шт.

Эмаль КО-813 104.03 ТУ52

10

г

Лейкопластырь

0,5

м

Прокладка 104.13.07.113



1 шт
