Двигатель АЛ-31ПФ. Руководство - часть 358







1.2.1.

Агрегат управления охлаждением предназначен для подачи воздуха в управляющую полость
клапанного аппарата частичного отключения охлаждения турбины.

1.2.2.

Тип агрегата пневмогидравлический. Управляется агрегат топливом.

Давление топлива, необходимое для перемещения поршня равно 8 кгс/см

2

.

1.2.3.

Агрегат состоит из:
–

корпуса (

7, рис. 2

)

–

поршня со штоком (

4

)

–

микровыключателя (

3

).

Через сетку (

6

) воздушная полость агрегата сообщается с отсеком двигателя.

1.2.4.

Агрегат  управления  охлаждением  расположен  на  заднем  корпусе  наружного  контура
двигателя.

1.3.

Воздухо-воздушный теплообменник (ВВТ).

ВВТ  с  аппаратом  отключения  состоит  из  шестидесяти  четырех  трубчатых  модулей  и
тридцати  двух  клапанов,  закрепленных  болтами  (

4  и 21, рис. 4

)  на  корпусе  (

3

).  Болты

закреплены шайбами (

11 и 13

).

1.3.1.

Модуль (

9

) представляет собой паяную трубчатую конструкцию и состоит из шести трубок (

8

)

и двух фланцев (

5

). На фланцах имеется центральное отверстие под болт и отверстие под

штифт.

Трубки (

8

) соединены между собой:

-

дистанционными вставками (

10

),

-

П-образными опорными деталями (

12

)

-

продольными гофрированными пластинками (

5

).

Опорные  детали  предназначены  для  стыковки  модулей  через  рессору.  Фланцы,  трубки,
дистанционные вставки, гофрированные пластины и опоры соединены пайкой.

1.3.2.

Клапан (

35

) состоит из корпуса (

17

) и гильзы (

23

), в которой выполнены окна (

25

) и отверстие

(

24

). В корпусе (

17

) и гильзе (

23

) размещен дифференциальный поршень (

29

) с поршневыми

полукольцами  (

28  и 30

)  и  с  пластинчатыми  пружинами  (

27  и 31

).  Полость  (

33

)  между

поршневыми  полукольцами  (

28  и 30

)  сообщается  с  наружным  контуром  двигателя  через

отверстия  (

32

)  в  корпусе  (

17

).  В  поршне  (

29

)  выполнены  дозирующие  отверстия  (

26

).  В

корпусе (

17

) выполнен канал (

18

), в который запрессована втулка (

19

).

1.3.3.

Корпус (

3

) представляет собой тонкостенную сварную оболочку, на которой выполнены три

граненых пояса (

А, Б и В

). Пояса (

А и Б

) имеют шестьдесят четыре плоские грани, которые

предназначены  для  установки  модулей  (

9

).  Пояс  (

В

)  имеет  тридцать  две  плоские  грани,  в

каждой  из  которых  выполнены  два  отверстия  (

34  и 20

),  предназначеные  для  установки

клапанов



(

35

).  Два  резьбовых  отверстия  (

36

)  выполнены  для  крепления  клапанов  (

35

)  на

корпусе  (

3

).  Внутри  корпуса  (

3

)  под  поясами  (

Б  и  В

)  расположена  перемычка  (

14

),  которая

образует  с  корпусом  (

3

)  коллектор  (

38

)  охлаждающего  воздуха  и  коллектор  (

39

)

управляющего воздуха. Коллекторы разъединены между собой вертикальной перегородкой.
В перемычке (

14

) выполнены отверстия соосно с отверстиями (

34

)  в корпусе (

3

).

1.4.

Электромагнитный клапан

1.4.1.

Электромагнитный клапан (

5, рис. 1

) предназначен для подачи командного давления от РСФ

к агрегату управления охлаждением.

1.4.2.

Электропитание клапана осуществляется напряжением  + 27 В  постоянного тока.

1.5.

Микровыключатель







1.5.1.

Микровыключатель    (

3,  рис. 2

)  предназначен  для  передачи  в  КРД  сигнала  о  включении  и

отключении охлаждения.

1.5.2.

Микровыключатель заключен в керамический корпус.

1.5.3.

Микровыключатель расположен в агрегате управления охлаждением.

1.6.

Воздушный фильтр

1.6.1.

Воздушный фильтр (

рис. 5

) предназначен для очистки воздуха, поступающего из коллектора

ВВТ в агрегат управления охлаждением.

1.6.2.

Воздух  из-за  КВД  поступает  к  фильтрующему  элементу,  очищается  и  подается  к  агрегату
управления охлаждением и пневмоцилиндрам РС.

2.

Работа

2.1.

Вторичный воздух поступает из полости между корпусом  (

3, рис. 4

) и стенкой жаровой трубы

основной  камеры  сгорания  (ОКС)  через  отверстия  (

16

)  пояса  (

А

)  корпуса  (

3

)  в

теплообменные трубы модулей (

9

). В модулях (

9

) вторичный воздух охлаждается воздухом

наружного контура. Охлажденный воздух через отверстия (

15

) пояса (

Б

) корпуса (

3

) попадает

в коллектор охлаждающего воздуха  (

1, рис. 1

).

На режиме работы двигателя при n

2

< (91,5 ± 1) % и t

4

< t

4 ВЫКЛ.ОХЛ.

 КРД выдает сигнал +27 В

на  включение  электромагнитного  клапана  узла  управления  охлаждением  РСФ.  При  этом,
если



α

РУД

< 62 ° (по  лимбу  НР),  топливо  с  командным  давлением  от  РСФ  не  поступает  в

агрегат  (

4

)  управления  охлаждением.  По  действием  пружины  шток  поршня  агрегата

управления  охлаждением  (

4

)  находится  в  крайнем  правом  положении  (охлаждение

выключено).  Часть  воздуха  из  коллектора  (

1

)  ВВТ  поступает  через  агрегат  управления

охлаждением  в  коллектор  (

7

)  управляющего  воздуха  клапанного  аппарата  отключения.  Из

коллектора  (

7

)  воздух  по  каналам  попадает  в  полость  над  поршнями.  Под  действием

давления  воздуха  из-за  ВВТ  поршни  находятся  в  нижнем  положении  и  перекрывают
отверстия в гильзах. Воздух на охлаждение турбины поступает через дозирующие отверстия
в поршнях клапанного аппарата отключения (

2

).

От микровыключателя (

6

) в КРД поступает сигнал, по которому канал РТГ перестраивается

на пониженное значение ограничения t

4

(t

4хп

).

2.2.

На



режимах с n

2

 ≥ (91,5 ± 1) % или t

4

 ≥ t

4 ВКЛ.ОХЛ

 КРД обесточивает электромагнитный клапан

(

5

) узла управления охлаждением РСФ. РСФ формирует гидравлическую команду в агрегат

(

4

) управления охлаждением.



При  α

РУД

 ≥ (62

+ 3

)° РСФ выдает гидравлическую команду на

включение охлаждения независимо от команд КРД.

В агрегате управления охлаждением (

4

), под действием командного давления, шток поршня

перемещается влево. Подача управляющего



воздуха в коллектор (

7

) прекращается. Полость

коллектора  (

7

)  сообщается  через  агрегат  управления  охлаждением  с  отсеком  двигателя.

Давление  над  поршнями  клапанных  аппаратов  (

2

)  уменьшается.  Вследствие  этого  поршни

клапанных  аппаратов  (

2

)  отключения  охлаждения  перемещаются  вверх  и  полностью

открывают  отверстия  в  гильзах  клапанов.  Расход  воздуха,  подаваемого  на  охлаждение
турбины, увеличивается в 2,5 … 3,0 раза.

При  достижении  штоком  поршня  агрегата  (

4

)  управления  охлаждением  крайнего  левого

положения  (охлаждение  включено)  замыкается  микровыключатель  (

6

).  От  него  в  КРД

поступает команда на перестройку канала РТГ на t

4 МАКС

.

2.3.

При  наличии  условий  включения  охлаждения  и  отсутствии  сигнала  в  КРД  от
микровыключателя  (

6

) (признак  выключенного  охлаждения),  КРД  формирует  сигнал  отказа

системы  управления  охлаждением.  Сигнал  поступает  в  КИСС,  и  одновременно  снижает
настройку канала РТГ на пониженное значение ограничения t

4

(t

4хп

).

.

По  сигналу  от  КРД  на  экране  КИСС  высвечивается  сообщение: «НЕТ  ОХЛАЖДЕНИЯ
ТУРБИНЫ. ДЕРЖИ ОБОРОТЫ НИЖЕ 90 %»

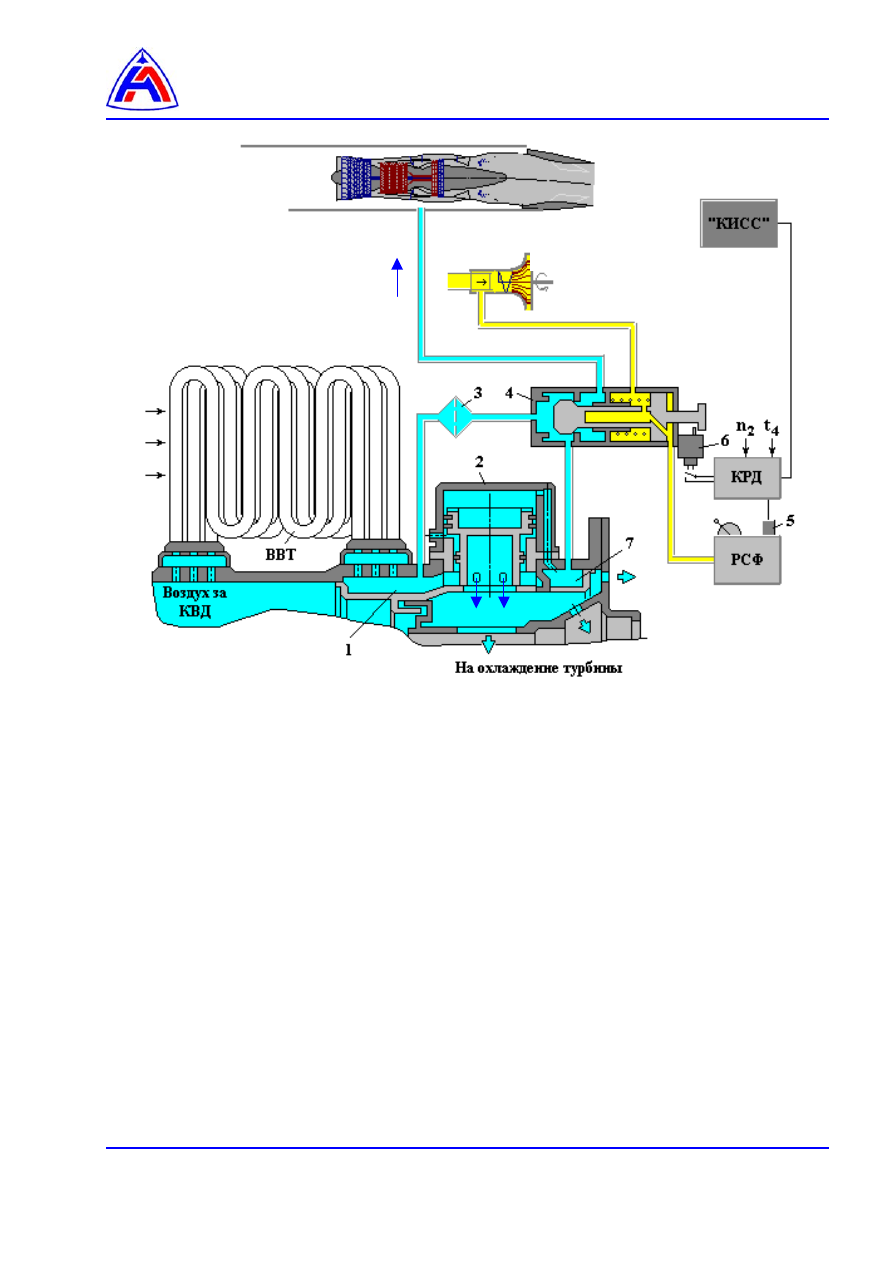

1 - коллектор ВВТ
2 - клапанный аппарат отключения
3 - воздушный фильтр
4 - агрегат управления охлаждением
5 - электромагнитный клапан
6 - микровыключатель
7 - коллектор управляющего воздуха.






Рис. 1  Система управления охлаждением

(в положении охлаждение включено)





ДЦН

В мотоотсек
двигателя

Возд

ух

 за

 КН

Д

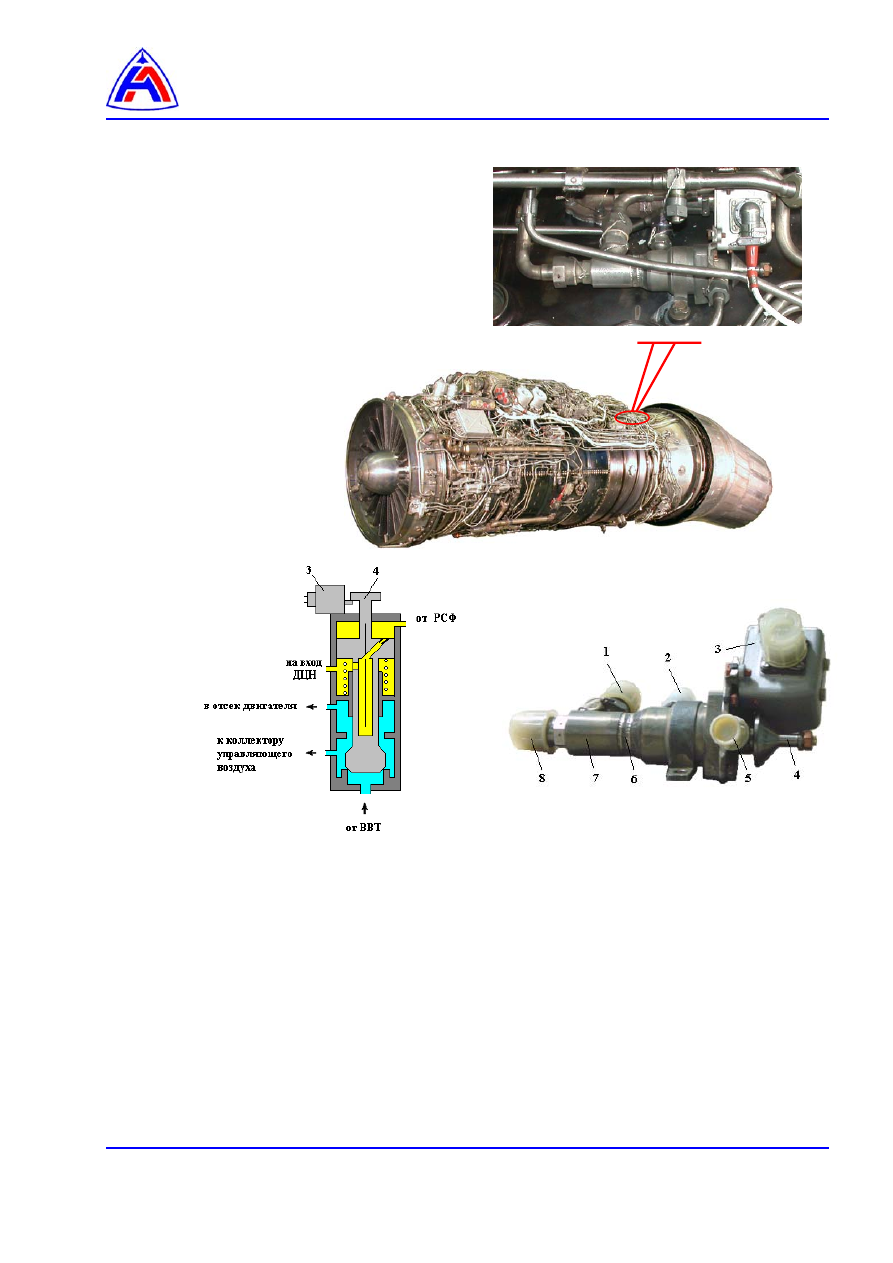

1 - штуцер подвода воздуха к коллектору управляющего воздуха
2 - штуцер слива топлива на вход ДЦН
3 - микровыключатель
4 - шток поршня
5 - штуцер подвода командного давления от РСФ
6 - сетка
7 - корпус
8 - штуцер подводе воздуха с управляющим давлением от коллектора ВВТ.



Рис. 2    Агрегат управления охлаждением
