Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ 1 00980-80:
   020-024-25-2-043




1 шт.

Прокладка (комплект 104.06.68.240)



2 шт.

Пленка полиэтиленовая ГОСТ 10354-80



0,1 м

2



Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н9Т
0,8-ТС-12Х18Н9Т




0,2 м
0,5 м

Шпагат технический ГОСТ 17308-88



0,5 м

Лейкопластырь



0,2 м

Салфетка хлопчатобумажная



1 шт.

Смазка ЦИАТИМ-221
ГОСТ 9433-80



10 г



Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик  ДЧВ-2500А



По требованию



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности





Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете  люк   АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите  устанавливаемый датчик. Трещины и вмятины более 0,5 мм на корпусе датчика
не допускаются.

2.

Демонтаж     (

рис. 1

)

Примечание. При демонтаже соединителей электрических коммуникаций руководствуйтесь

требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-

920А-А.



При  демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-00А-710А-А

.

2.1.

Отстыкуйте электрический соединитель от датчика.
Закройте  розетку  и  вилку  соединителя  полиэтиленовой  пленкой  или  установите  на  них
заглушки. Пленку обвяжите шпагатом.

ВНИМАНИЕ!  СЪЕМ ДЧВ ЗА РЕЗЬБОВУЮ ЧАСТЬ ВИЛКИ СОЕДИНИТЕЛЯ ЗАПРЕЩАЕТСЯ.









2.2.

Отвинтите гайки (

2

)  крепления прижимного фланца (

3

).

Снимите датчик  вместе  с фланцем.

2.3.

Извлеките из проточки корпуса уплотнительное кольцо (

6

).

3.

Монтаж

Примечание.  При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-

920А-А

.

При  монтаже  резьбовых  соединений  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-00А-710А-А

.

ВНИМАНИЕ!  ПРИ  УСТАНОВКЕ  ДАТЧИКА  ОБЕСПЕЧТЕ  ЗАЗОР Z = (1

± 0,2) ММ    МЕЖДУ

КОНТАКТНЫМИ ПОВЕРХНОСТЯМИ ТОРЦА ДАТЧИКА И ЗУБОМ ИНДУКТОРА
РЕДУКТОРА РНД

3.1.

Для обеспечения требуемого зазора замерьте и сравните длину корпусов демонтированного
и  вновь  устанавливаемого  датчиков.  Замер  производите  от  торца  датчика  до  его
посадочного кольца.

В  случае  расхождения  этих  размеров  разницу  компенсируйте  подбором  и  установкой  в
гнездо датчика соответствующей прокладки (

5

) из комплекта прокладок 104.06.68.240.

3.2.

Установите  новое  уплотнительное  кольцо  (

6

), (020-024-25-2-043). Нанесите    на  кольцо

смазку ЦИАТИМ-221.

3.3.

Установите датчик с фланцем (

3

) в гнездо.

Закрепите фланец гайками (

2

). Законтрите гайки (

2

).

3.4.

Состыкуйте розетку и вилку соединителя.
Законтрите гайку соединителя.



4.

Заключительные работы

4.1.

Закройте на самолете  люк  АГРЕГАТЫ ВКА.

4.2.

Выполните проверку параметров двигателя

96А-72-00-00-01А-340А-А

.

Проконтролируйте работу датчика по записи частоты вращения РВД на бортовом устройстве
регистрации или АРМ ДК.

4.3.

Подготовьте к отправке снятый датчик.

















































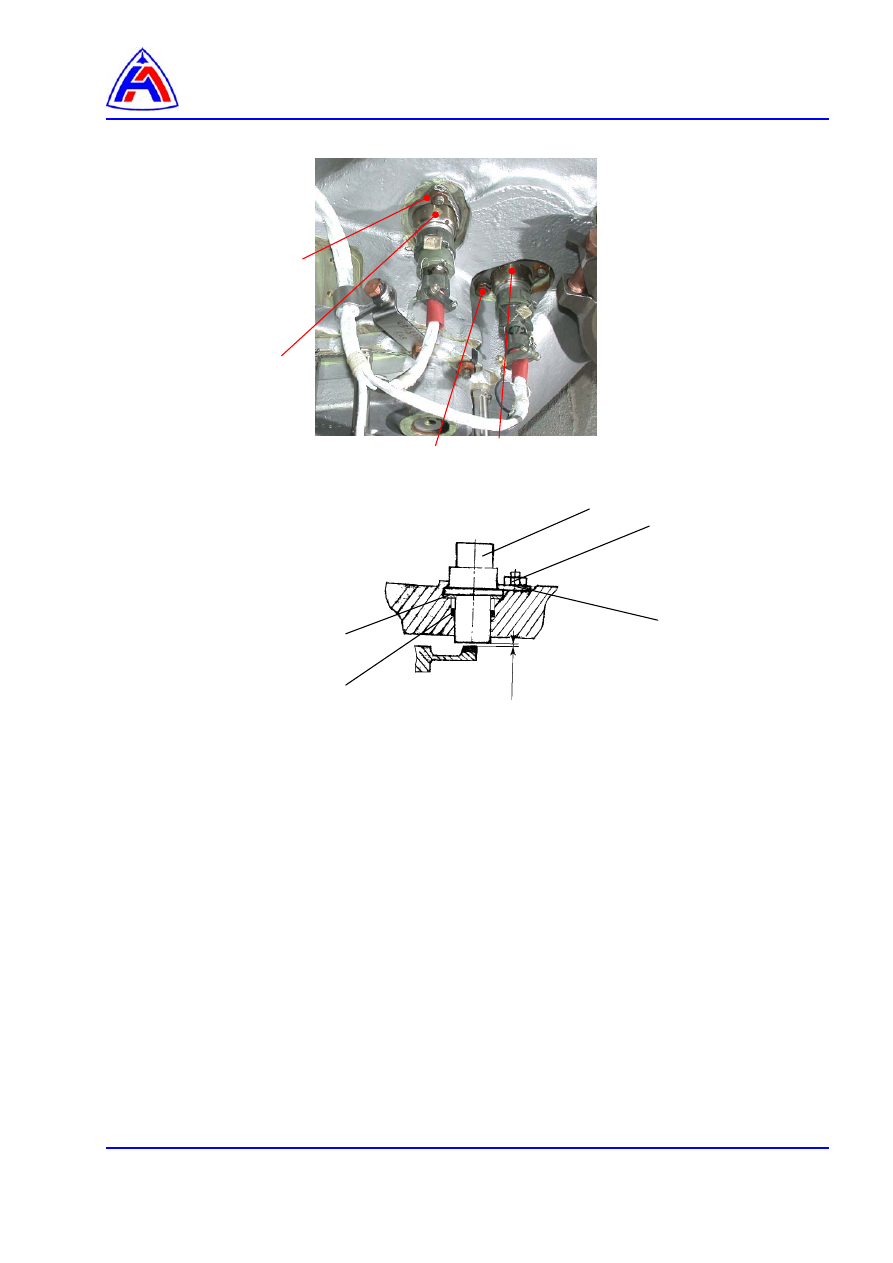

1 - ДЧВ автоматики РВД  (маркировка “№ 2”),
2 - гайка,
3 - фланец прижимной,
4 - ДЧВ РВД  систем  БУР, КИСС,

и АРМ ДК  (маркировка “№ 1”),

5 - прокладка,
6 - кольцо уплотнительное.



Рис. 1   Датчик частоты вращения ДЧВ-2500

Демонтаж и монтаж



4

  3

2               1

 Z

1 (4)

2

3

5

6









Датчик Д-3М частоты вращения ротора  высокого давления.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков

 1

Датчик частоты вращения Д-3М.  Демонтаж и монтаж ….…………………………………

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая ГОСТ 10354-80



0,1 м

2



Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н9Т
0,8-ТС-12Х18Н9Т




0,2 м
0,5 м

Шпагат технический ГОСТ 17308-88



0,5 м

Лейкопластырь



0,3 м


Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик  Д-3М



По требованию
