Двигатель АЛ-31ПФ. Руководство - часть 367









Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности







Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолёта (

96-А-72-00-00-00А-920А-А

).

1.2.

Осмотрите устанавливаемый датчик.
Проверьте:

−  целостность обоих спаев,

−  сопротивление изоляции спаев относительно корпуса и друг друга.

Примечание.  Сопротивление  изоляции  спаев  относительно  корпуса  и  друг  друга  должно

быть  не  менее 0,5 МОм  для  новых  термопар  и 0,02 МОм  для  бывших  в
эксплуатации  термопар.  Проверять  мегомметром  напряжением 100 В  при
температуре окружающей среды 20 ± 5

0

С.

2.

Демонтаж

2.1.

При  демонтаже  резьбовых  соединений    руководствуйтесь    требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

Отвинтите гайки (

2, рис. 1

) и (

4

) крепления наконечников переходника на термопаре (

1

),

поддерживая термопару ключом 880.510.

2.3.

Снимите наконечники коллектора (

5

) со шпилек термопары с шайбами (

9, 10

).

2.4.

Отвинтите винты (

3

) крепления термопары и кронштейна коллектора (

5

).

2.5.

Оттяните кронштейн коллектора (

5

) от термопары. Извлеките термопару (

1

) со втулкой (

8

) и

прокладками (

6, 7

) из корпуса смесителя.

2.6.

Снимите втулку (

8

) с прокладками (

6 и 7

) с термопары (

1

).

3.

Монтаж

3.1.

При монтаже резьбовых соединений руководствуйтесь  требованиями, изложенными в

96-А-

70-70-00-00А-300А-А

,

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

Установите на датчик:
-

новую прокладку 104.34.00.020 (

6

),

-

втулку (

8

),

-

новую прокладку 104.34.00.020 (

7

).

3.3.

Установите датчик (

1

) со втулкой (

8

) и прокладками (

6 и 7

) в корпус смесителя.

3.4.

Установите кронштейн переходника коллектора (

5

) на фланец датчика (

1

).

Завинтите винты (

3

).

3.5.

Наденьте наконечники переходника коллектора (

5

) и шайбы (

9, 10

) на шпильки датчика (

1

).









3.6.

Смажьте резьбу новых (входящих в комплект новой термопары) самоконтрящихся гаек (

2 и

4

) пастой ВНИИ НП-225.

3.7.

Завинтите гайки (

2 и 4

) крепления наконечников (ключ предельный 880.623, М

кр

= (0,3 - 0,05)

кгс·м),  поддерживая  термопару  ключом  для  поддержки  термопар.  Обеспечьте  зазор  не
менее 3 мм между проводами и наконечниками.

3.8.

Законтрите проволокой винты (

3

).



4.

Заключительные работы

4.1.

Проверьте установленный датчик (

96-А-77-20-00-00А-300А-А

).

4.2.

Установите двигатель на самолёт (

96-А-72-00-00-00А-920А-А

).

4.3.

Подготовьте к отправке снятый датчик.

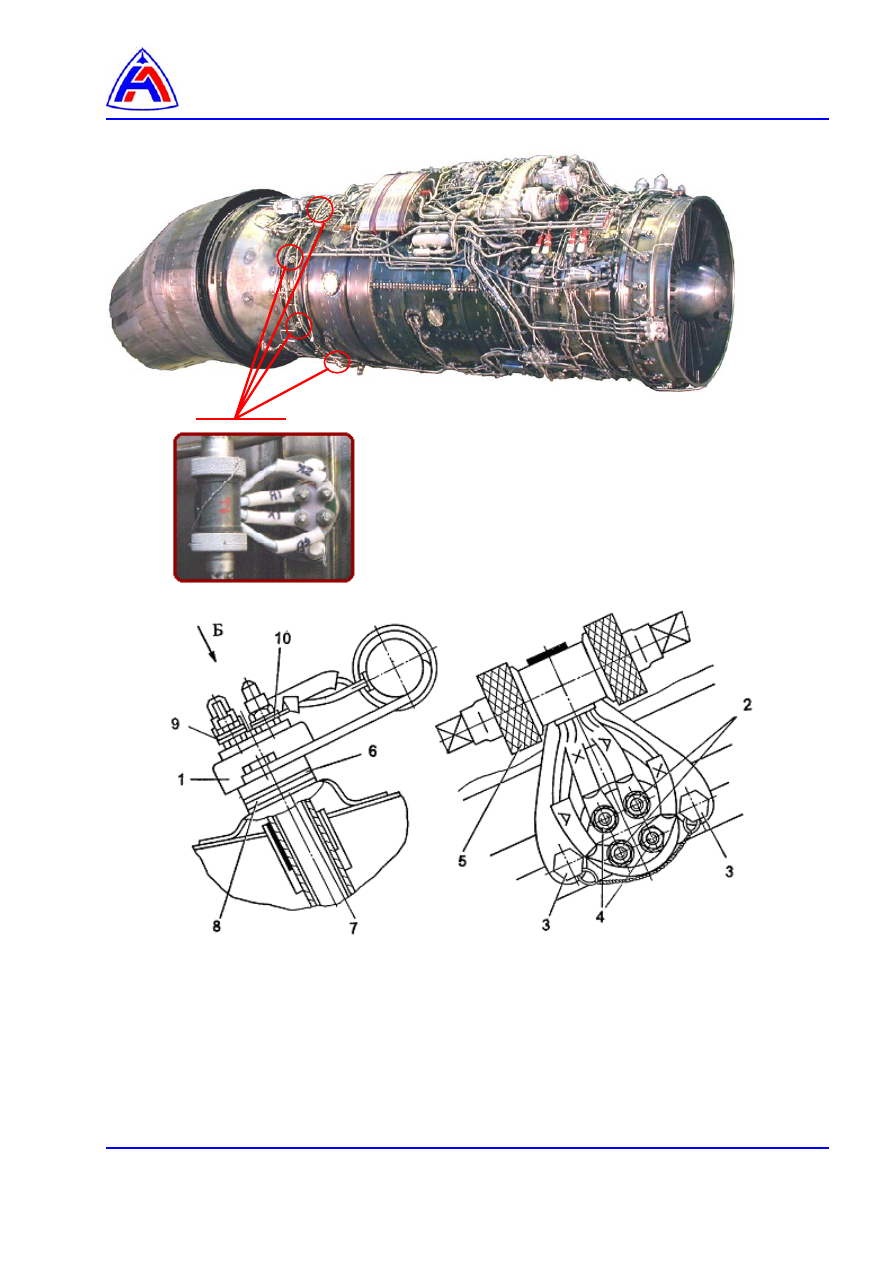

Рис. 1   Датчик Т-142 контроля температуры газов за ТНД.

Демонтаж и монтаж



1 – датчик Т-142 (термопара),
2, 4 – гайки,
3 – винт,
5 – коллектор термопар,

6, 7 – прокладки,
8 – втулка,
9, 10 – шайбы.







Корректор  температуры.     Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Корректор температуры. Демонтаж и монтаж…………………………….………………

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-112А-А

Двигатель - Основные эксплуатационные технические данные



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пульт ПНП-132-Б1     (из состава АРМ ДК)



 1




Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т




0,2 м

Шайба



контровочная    094.2412



1 шт.

Пленка полиэтиленовая
   ГОСТ 10354-82



0,2 м

2





Шпагат технический
   ГОСТ 17308-88

 0,2

м
