Двигатель АЛ-31ПФ. Руководство - часть 369







Запасные части:

Номенклатура

Идентификационный номер

Количество

Коллектор  термопар  104.09.06.130



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности







Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолёта (

96-А-72-00-00-00А-920А-А

).

1.2.

смотрите устанавливаемый коллектор термопар. Механические повреждения не
допускаются.

1.3.

Проверьте сопротивление изоляции проводов коллектора термопар относительно друг друга
и корпуса мегомметром. Сопротивление должно быть не менее 20 МОм (без термопар).

1.4.

Снимите корректор с демонтируемого коллектора (

96-А-77-20-00-01А-920А-А

).

2.

Демонтаж

2.1.

При  демонтаже  резьбовых  соединений    руководствуйтесь    требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отвинтите гайки (

6 и 7, рис. 1

) крепления наконечников переходников (

8

) на термопарах (

9

),

поддерживая термопары ключом для поддержки термопар.

2.4.

Снимите наконечники переходников (

8

) с шайбами со шпилек термопар и навинтите гайки (

6

и 7

) на шпильки термопар (

9

).

2.5.

Отвинтите:

−  винты (

2 и 3

) коробки коллектора,

−  винты (

4

) кронштейнов переходников (

8

).

2.6.

Снимите коллектор термопар (

1

) с шайбами (

5

).

3.

Монтаж

3.1.

При монтаже резьбовых соединений  руководствуйтесь  требованиями, изложенными в

96-А-

70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

На новый коллектор установите корректор, снятый с демонтированного коллектора термопар
(

96-А-77-20-00-01А-920А-А

).

3.4.

Установите коллектор термопар (

1

) на двигатель.







Завинтите винты (

2, 3

) крепления распределительной коробки коллектора.

3.5.

Установите шайбы (

5

).

Завинтите винты (

4

) крепления кронштейнов переходников (

8

) и термопар (

9

).

3.6.

Отвинтите  гайки  (

6, 7

)  со  шпилек  термопар  (

9

),  наденьте  наконечники  переходников  (

8

)  и

шайбы (

10

) на шпильки термопар (

9

).

3.7.

Проверьте контрящие свойства самоконтрящихся гаек (

6 и 7

), (

96-А-70-70-00-00А-300А-А

).

3.8.

Смажьте резьбу устанавливаемых самоконтрящихся гаек (

6 и 7

) пастой ВНИИ НП-225..

3.9.

Завинтите гайки (

6 и 7

) крепления наконечников (М

кр

= 0,3

 - 0,05

 кгс·м), поддерживая термопару

ключом 880.510 для  поддержки  термопар.  Обеспечьте  зазор  не  менее 3 мм  между
проводами и наконечниками.

3.10.

Законтрите проволокой винты (

2, 3, 4

).

3.11.

Подготовьте к отправке коллектор термопар.

4.

Заключительные работы

4.1.

Произведите монтаж двигателя на самолет (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите опробование двигателя (

96-А-72-00-00-01А-340А-А

).





.

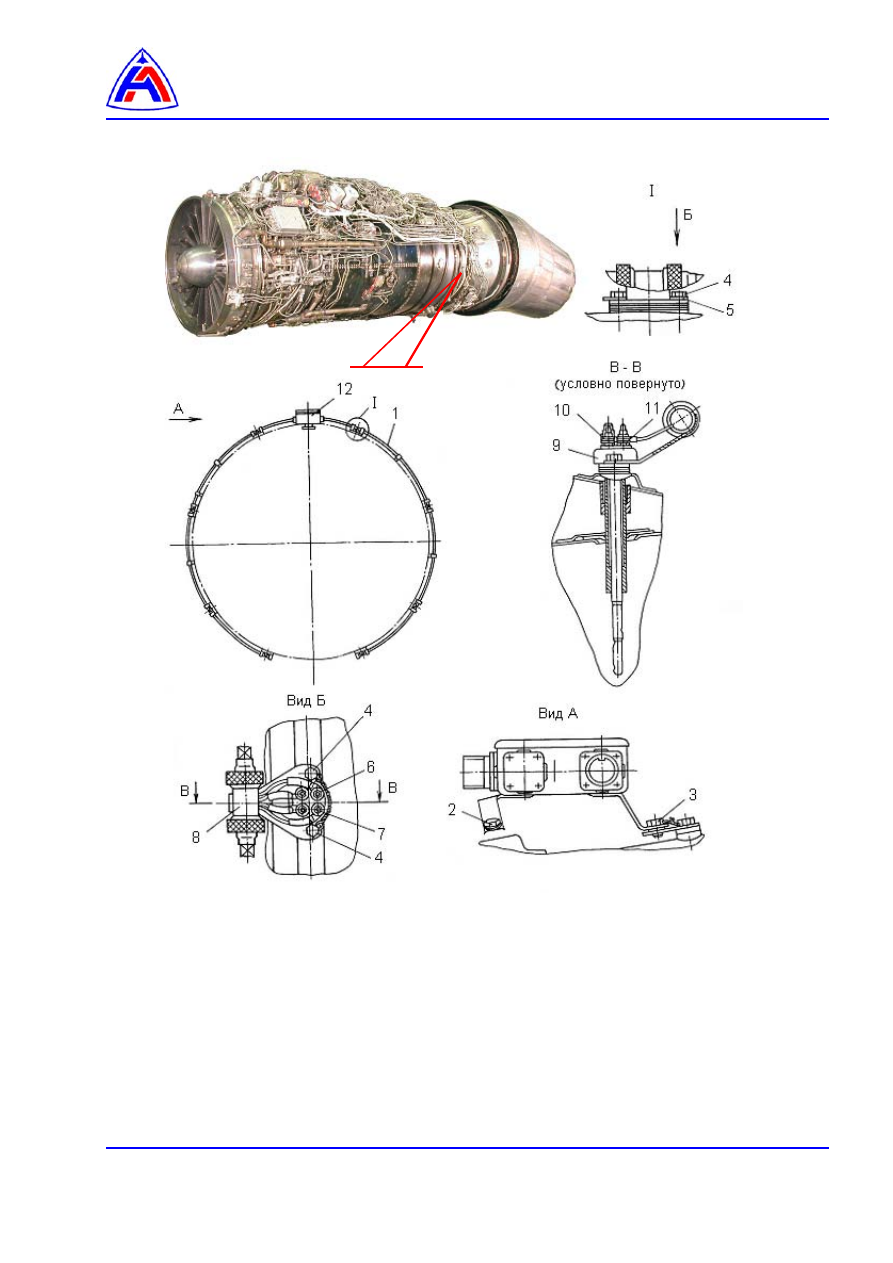

1- коллектор термопар,
2- винт,
3- винт,
4- винт,
5- шайба,
6,7 – гайки самоконтрящиеся,



8 – переходник,
9 – термопара,
10 – шайба,
11 – шайба,
12 – распределительная
        коробка коллектора.





Рис. 1  Коллектор термопар.

Демонтаж и монтаж









Контроль давления топлива – Описание и работа



Содержание



Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………..

1



 2

Сигнализатор перепада давления на топливном фильтре СП-0,4ЭТ-1………………

1




Перечень рисунков

 1

Расположение и схема сигнализатора перепада







давления на топливном фильтре ….………………………………………………………

2



Ссылки: нет



Описание:

1.

Общие сведения

1.1.

Контроль  давлений  топлива  выполняется  при  поиске  неисправностей  и  отладочно-
регулировочных работах

Для контроля давлений топлива используются датчики из комплекта АРМ ДК-30(СД).

1.2.

Контролироль  перепада  давления  на  топливном  фильтре  топливной  системы  низкого
давления

На двигателе контролируется перепад давления на топливном фильтре топливной системы
низкого давления с помощью сигнализатора перепада СП-0,4ЭТ-1

2.

Сигнализатор перепада давления на топливном фильтре СП-0,4ЭТ-1.

2.1.

Сигнализатор  перепада  давления  на  топливном  фильтре  СП-0,4ЭТ-1  предназначен  для
выдачи в ДЗУ системы КИСС электрического сигнала при достижении на фильтроэлементах
топливного фильтра перепада давления, равного 0,4 кгс/см

2

.

2.2.

Работа (

рис.1

).

2.2.1.

При  засорении  фильтруюшего  элемента  фильтра  перепад  давления  на  фильтрующем
элементе  увеличивается  и  при  ∆Р

≥ 0,4 кгс/см

2

срабатывает  сигнализатор  перепада  СП-

0,4ЭТ-1 (замыканием контактов).

Информация о засорении  фильтра поступает в ДЗУ системы КИСС.

2.3.

Сигнализатор  перепада  давления  установлен  на  корпусе  фильтра  топливной  системы
низкого давления.
