Двигатель АЛ-31ПФ. Руководство - часть 372













Сигнализатор перепада давления на масляном фильтре

СП - 0,4 ЭТ1.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ………………………………………………………………………………………………

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

3



Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



Сигнализатор перепада давления СП - 0,4 ЭТ1 на масляном фильтре.







(Демонтаж и монтаж трубопроводов)………………………………………………………..

4



 2

Сигнализатор перепада давления СП - 0,4 ЭТ1 на масляном фильтре.





(Демонтаж и монтаж)……………………………………………………………………………..

5





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А



Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-79-00-00-00А-920А-А

Фильтропакет масляного фильтра. Демонтаж и монтаж.




Предварительные требования

Вспомогательное оборудование: нет










Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,5 м
1 м

Кольцо защитное 163-200    ГОСТ 23825-79



2 шт.

Кольцо  016-020-25-2-043    ОСТ 100980-80



2 шт.

Кольцо  013-016-19-2-043    ОСТ 100980-80



1 шт.

Кольцо  020-024-25-2-043    ОСТ 100980-80



6 шт.

Шайба контровочная 094.2412



4 шт.

Пленка полиэтиленовая   ГОСТ 10354-82



0,2 м

2



Шпагат технический          ГОСТ 17308-88



0,5 м

Салфетка хлопчатобумажная



1 шт.

Бензин-растворитель (НЕФРАС С2-80/120)
ТУ 38.401-67-108-92



0,1 л

Смазка ЦИАТИМ-221  ГОСТ  9433-80



10 г


Запасные части:

Номенклатура

Идентификационный номер

Количество

Сигнализатор перепада СП - 0,4 ЭТ1

По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности




Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Слейте масло из маслофильтра (

96-А-79-00-00-00А-920А-А

).

1.3.

Осмотрите устанавливаемый сигнализатор. Механические повреждения не допускаются.

1.4.

Подготовьте к установке сигнализатор:

Промойте приемную часть сигнализатора бензином.

Продуйте приемную часть сигнализатора сжатым воздухом давлением 0,4...1 кгс/см

2

2.

Демонтаж

2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А









2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А



2.3.

Снимите трубопровод (

1, рис. 1

подвода масла от ТТМ к маслофильтру.

Трубопровод (

1

рассоедините по телескопическому соединению у ТТМ и по фланцевому

соединению с маслобаком

2.4.

Снимите трубопровод (

2

откачки масла из ВКА в маслобак.

2.5.

Расстыкуйте соединитель  (

2, рис. 2

).

2.6.

Закройте розетку и вилку соединителя полиэтиленовой пленкой или установите на них
заглушки.
Пленку обвяжите шпагатом.

2.7.

Отвинтите винты крепления сигнализатора (

7

и снимите сигнализатор давления.

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А



3.3.

Установите  в  посадочные  места  сигнализатора  новые  уплотнительные  кольца  (

4, 5

)  и

защитные кольца (

6

).

Кольца смажьте тонким слоем смазки ЦИАТИМ-221.

3.4.

Установите сигнализатор (

1

в корпус фильтра (

3

).

3.5.

Закрепите сигнализатор винтами (

7

с шайбами.

Законтрите винты (

7

).

3.6.

Состыкуйте электрический соединитель (

2

).

Законтрите соединитель.

3.7.

Установите на свое место трубопровод откачки масла из ВКА в маслобак (

рис. 1

).

Места соединений законтрите проволокой

∅ 0,8 мм.

Установите  снятые  скобы  крепления  трубопровода,  винты  скоб  законтрите  шайбами
контровочными 094.2412.

3.8.

Установите трубопровод подвода масла от ТТМ к маслофильтру.
Перед  установкой  трубопровода  в  посадочные  места  трубопровода  установите  новые
уплотнительные кольца 020-024-25-2-043.
Кольца смажьте смазкой ЦИАТИМ-221.

4.

Заключительные работы

4.1.

Произведите запуск двигателя, на режиме МГ (

96-А-72-00-00-02А-130А-А

).

На режиме МГ проверьте герметичность в местах монтажа трубопроводов и сигнализатора.

4.2.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ.

4.3.

Подготовьте к отправке снятый сигнализатор.















































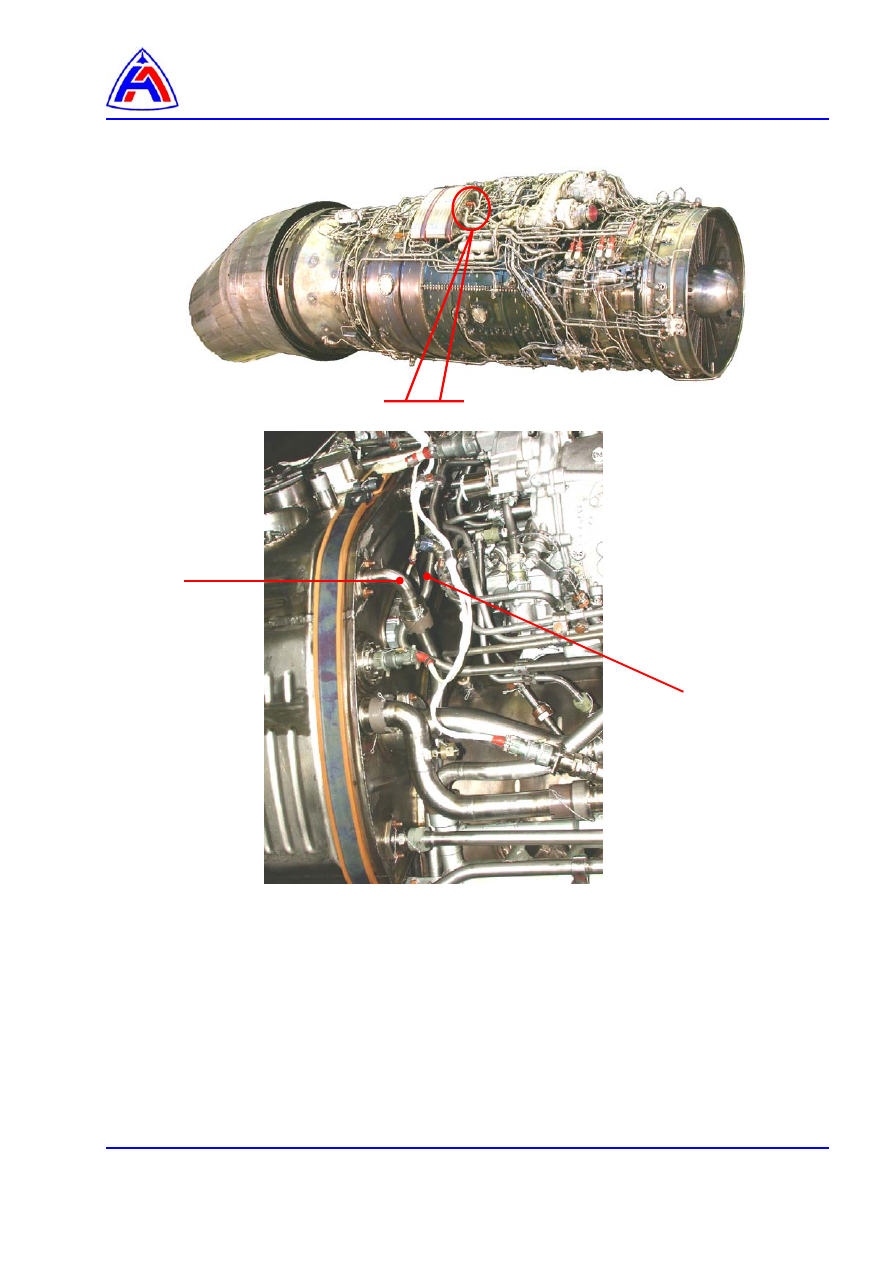

1 – трубопровод подвода масла от ТТМ к маслофильтру,
2 – трубопровод откачки масла из ВКА в маслобак.






Рис. 1  Сигнализатор перепада давления СП-0,4ЭТ на масляном фильтре.

Демонтаж и монтаж трубопроводов.
