Двигатель АЛ-31ПФ. Руководство - часть 375



Приемник полного давления Р







Приемник полного давления Р

01.



Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Приемник полного давления Р

01

.  Демонтаж и монтаж…………………………………….

4





Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности


Предварительные требования


Вспомогательное оборудование: нет


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,8-ТС-12Х18Н10Т




0,4 м

Шайба контровочная 094.2412



1 шт.

Пленка полиэтиленовая
   ГОСТ 10354-82




0,1 м

2



Шпагат технический
   ГОСТ 17308-88




0,3 м

Салфетка хлопчатобумажная



1 шт.

Бензин-растворитель (НЕФРАС С2-80/120)
ТУ 38.401-67-108-92




0,05 л



Приемник полного давления Р








Запасные части:

Номенклатура

Идентификационный номер

Количество

Приемник полного давления Р

01



104.13.11.070



По требованию



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолета (

96-А-72-00-00-00А-920А-А

).

1.2.

Осмотрите устанавливаемый приемник. Механические повреждения не допускаются.

2.

Демонтаж  (

рис. 1

)



2.1.

При  демонтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

2.2.

Снимите скобу крепления трубопровода (

1

) отвода воздуха из приемника полного давления

(

3

).

2.3.

Отсоедините трубопровод (

1

) от приемника полного давления (

3

).

2.4.

Отвинтите две гайки крепления приемника полного давления.

2.5.

Снимите приемник полного давления с двигателя.

3.

Монтаж

3.1.

При  монтаже  трубопроводов  и  резьбовых  соединений    руководствуйтесь    требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

3.2.

Протрите фланец, на который устанавливается приемник полного давления,
хлопчатобумажной салфеткой, смоченной в бензине.

3.3.

Введите приемник (

3

) полного давления в корпус ВНА КНД.

3.4.

Установите скобу (

4

) на шпильку.

3.5.

Завинтите гайки (

2

) крепления приемника полного давления.

Законтрите гайки крепления приемника полного давления.

3.6.

Подсоедините к приемнику трубопровод (

1

) отвода воздуха из приемника.

Законтрите соединение.

3.7.

Установите скобу крепления трубопровода (

1

) отвода воздуха из приемника.

Под винт крепления скобы установите новую контровочную шайбу 094.2412.
Законтрите соединение.



Приемник полного давления Р







4.

Заключительные работы

4.1.

Выполните монтаж двигателя на самолет (

96-А-72-00-00-00А-920А-А

).

4.2.

Подготовьте к отправке снятый приемник полного давления.





Приемник полного давления Р












































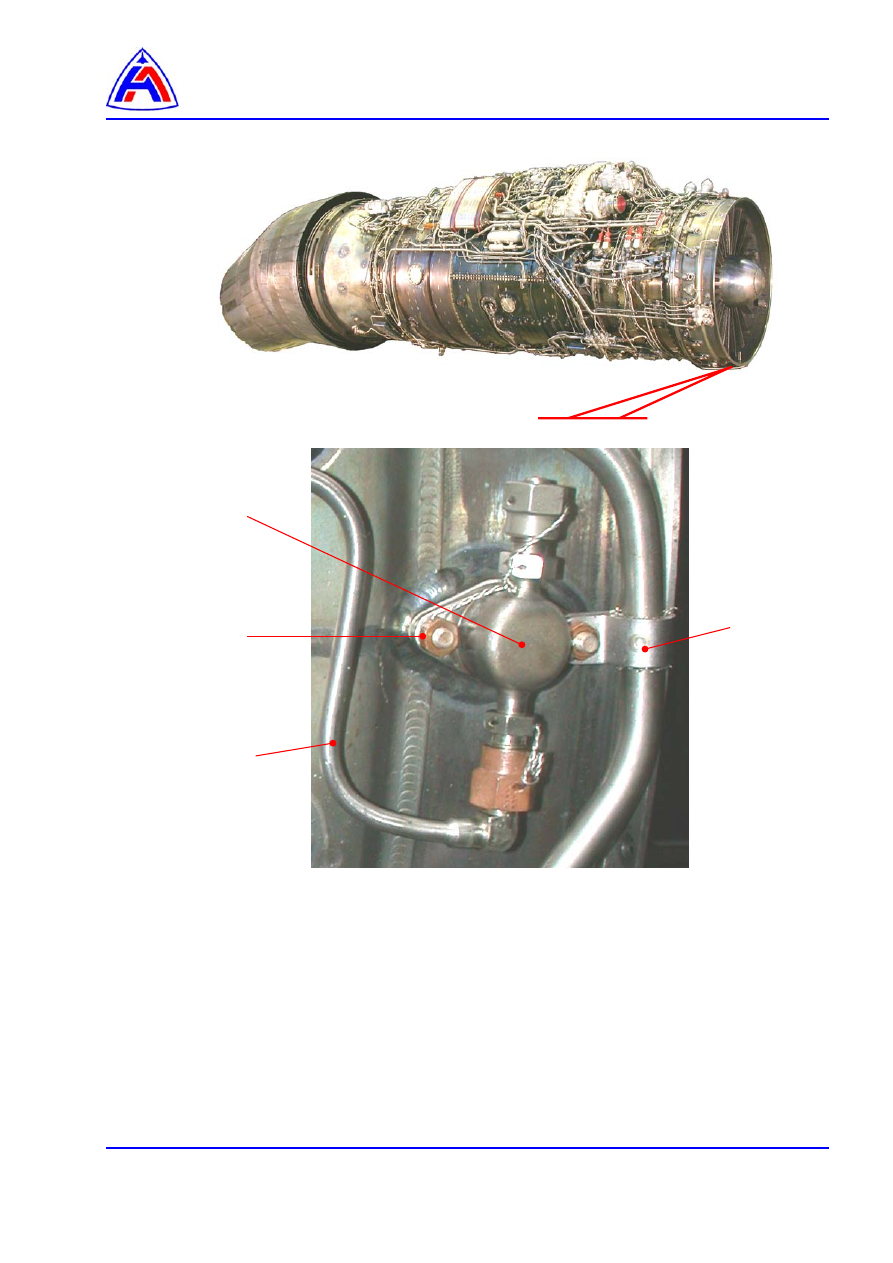

1 – трубопровод отвода воздуха из

приемника полного давления,

2 – гайка крепления приемника полного давления,
3 – приемник полного давления,
4 – скоба.




Рис. 1  Приемник полного давления Р

01

.

Демонтаж и монтаж




1

2

3

4
