Двигатель АЛ-31ПФ. Руководство - часть 385









Контроль положения створок реактивного сопла -

Описание и работа



Содержание



Ссылки………………………………………………………………………………………………….

1





Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………

1







Перечень рисунков

 1

Расположение датчика ДС-11В контроля положения





створок реактивного сопла…………………………………………………………………….

2






Ссылки:

Модули данных,

технические руководства

Название

96-А-77-70-00-00А-000А-А

Контроль положения закрылков ВНА КНД и поворотных лопаток
НА КВД – описание и работа








Описание:


1.

Общие сведения

1.1.

Система предназначена для контроля положения створок реактивного сопла.

1.2.

В состав системы входят:

−  сельсин-датчик перемещения (ДС-11В),
−  согласующее устройство М14-1,
−  бортовое устройство регистрации (БУР),
−  при наземном контроле – АРМ ДК-30(СД).

1.3.

Работа системы.
Сельсин-датчик  перемещения  (ДС-11В)  регистрирует  изменение  положения  створок
реактивного сопла и через согласующее устройство М14-1 выдает электрический сигнал:
−  на бортовое устройство регистрации (БУР),
−  индикацию АРМ ДК-30(СД)  - при наземном контроле.

1.4.

Сведения о сельсине-датчике приведены в

96-А-77-70-00-00А-000А-А

.

1.5.

Датчик установлен в системе обратной связи РС (

рис. 1

).

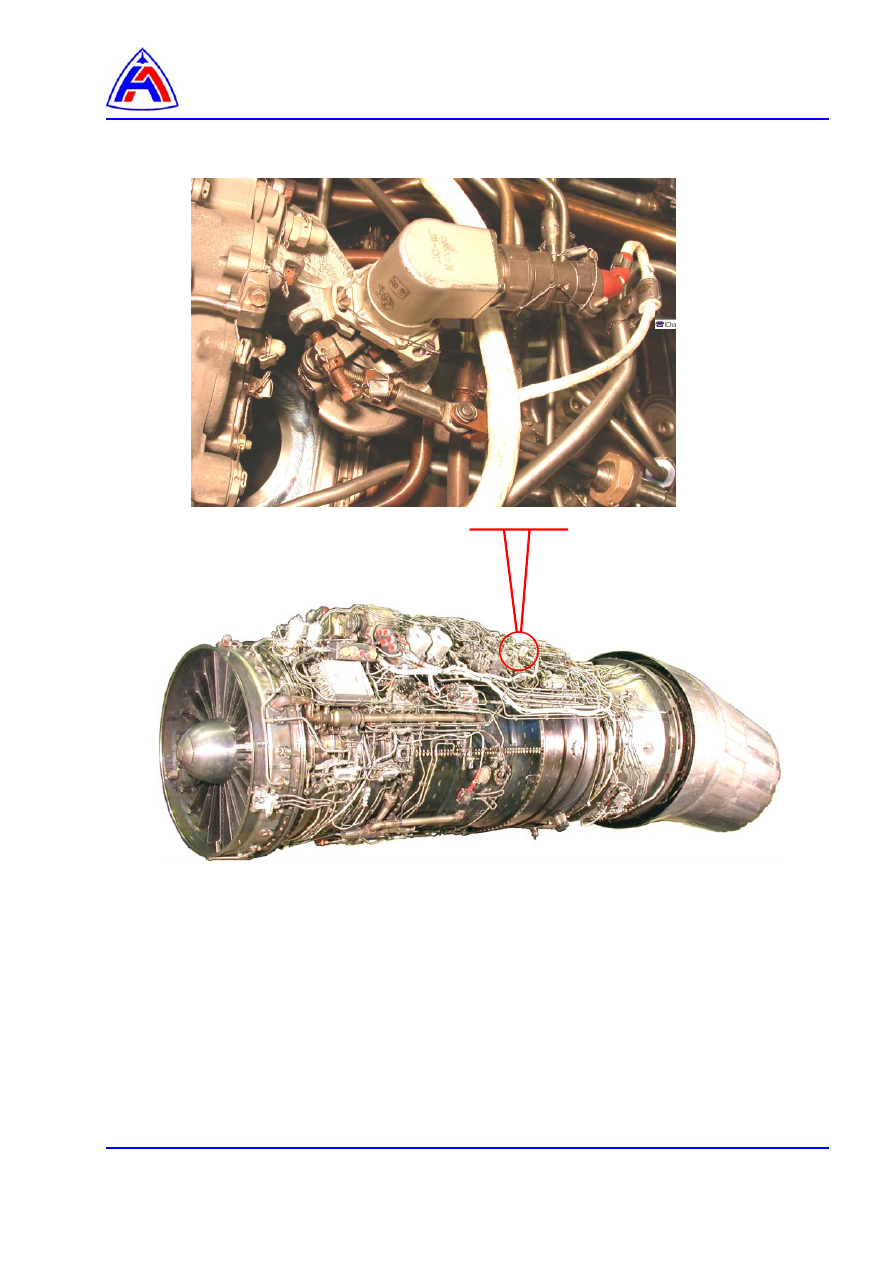

Рис. 1  Расположение датчика ДС-11В контроля положения

створок реактивного сопла














Датчик положения створок реактивного сопла  ДС-11В.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование……………………………………………………………….

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Датчик положения створок РС.  Демонтаж и монтаж ……………………………….…….

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3


Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное        АРМ ДК
   рабочее место



 1



Гидроустановка                      ГУ-3

1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,2 м
0,2 м

Пленка полиэтиленовая     ГОСТ 10354-82

0,1 м

2



Шпагат технический            ГОСТ 17308-88

0,5 м

Салфетка хлопчатобумажная



1 шт.









Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик ДС-11В



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый датчик. Механические повреждения не допускаются.

1.3.

Подсоедините к двигателю гидравлическую установку ГУ-3 (

96-А-72-00-00-03А-330А-А

).

1.4.

Подсоедините к самолёту АРМ ДК (

96-А-72-00-00-01А-330А-А

).

1.5.

Переместите створки реактивного сопла (PC) в положение, соответствующее минимальному
диаметру PC. Запишите величину минимального диаметра PC по индикатору положения РС
экрана  пульта  управления  (ПУ)  из  состава  АРМ  ДК  (величина  должна  соответствовать
значению, указанному в формуляре двигателя).

1.6.

На самолёте выключите электропитание систем двигателя.



2.

Демонтаж  (

рис. 1

)

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.2.

Отстыкуйте электрический соединитель (

5

) от датчика (

1

) положения створок.

2.3.

Отвинтите винты (

2

) крепления датчика.

Снимите датчик с шайбами.


3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.2.

Переместите створки PC в положение, соответствующее максимальному диаметру PC.

3.3.

Состыкуйте электрический соединитель (

5

). Законтрите соединитель.

Включите электропитание систем двигателя.

3.4.

Поворачивая  ось  датчика  (

1

)  положения  створок,  контролируйте  перемещение  стрелки  ИП

экрана ПУ из состава АРМ ДК в диапазоне от 0 до 120 делений.
При уменьшении показаний поверните ось датчика ДС-11В на 180°.
