Двигатель АЛ-31ПФ. Руководство - часть 387









Датчик положения поворотного устройства реактивного сопла

ДБСКТ-250-1Ш-01. Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование……………………………………………………………….

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков



1

Датчик ДБСКТ-250-1Ш-01.  Демонтаж и монтаж……………………………………….…….

4


Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-80-00-03А-920А-А

Поворотное реактивное сопло. Демонтаж и монтаж

96-А-72-80-00-00А-920А-А

Элементы реактивного сопла Демонтаж и монтаж


Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидроустановка                      ГУ-3

1




Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба контровочная 094.2412



1 шт.

Проволока  ГОСТ 18143-72:

0,6-ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,3 м
0,3 м

Пленка полиэтиленовая     ГОСТ 10354-82

0,5 м

2



Шпагат технический            ГОСТ 17308-88

0,5 м

Салфетка хлопчатобумажная



1 шт.










Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик ДБСКТ-250-1Ш-01

По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности





Процедура:

1.

Подготовительные работы

1.1.

Откройте люк доступа к агрегату ЭГР (РЭ самолета)

1.2.

Подключите гидроустановку ГУ-3  (

96-А-72-00-00-03А-330А-А

).

1.3.

Демонтируйте  упругие элементы  ПРС с зоны установки ДБСКТ  (

96-А-72-80-00-03А-920А-А

).

1.4.

Запишите:

−  показания лимба (

8, рис. 1

)  механизма-указателя положения ПУ РС,

−  положение  риски  на  рессоре  (

2

)  относительно  прорези  вилки  (

5

)  механизма-указателя

положения ПРС.

1.5.

Осмотрите устанавливаемый датчик. Механические повреждения не допускаются.

2.

Демонтаж  (

рис. 1

)

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.2.

Снимите упругие элементы ПУ для обеспечения доступа к датчику ДБСКТ-250-1Ш-01 (

96-А-72-80-

00-00А-920А-А

).

2.3

Отстыкуйте электрический  соединитель от датчика ДБСКТ.

2.4.

Отвинтите винт (

3

)  крепления рессоры (

2

)  к  вилке (

5

).

2.5.

Отвинтите три установочных винта (

6

) крепления датчика (

1

) к  кронштейну (

7

).

Снимите датчик вместе с подковой (

9

).

3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.2.

Установите на кронштейн (

7

) датчик (

1

) вместе с подковой (

9

), (подкову установите с обратной

стороны кронштейна)
Завинтите установочные винты (

6

).

3.3.

Установите на рессору (

2

)  вилку (

5

)  механизма-указателя положения ПРС.

Установку производите:

(1)  по положению риски на рессоре (

2

) относительно прорези вилки (

5

) механизма-

указателя положения ПРС,

(2)  по показания лимба (

8

)  механизма-указателя положения ПРС зафиксированными  в

пункте 1.4.









Примечание.  При регулировке ДБСКТ допускается смещение риски на рессоре

относительно прорези вилки  на один зуб в любую сторону.

3.4.

Завинтите винт (

3

) крепления рессоры (

2

) к вилке (

5

) (под головку винта подложите новую

контровочную шайбу).

3.5.

Состыкуйте электрический соединитель.
Законтрите соединитель.

3.6.

Выполните проверку ДБСКТ совместно с СДУ  согласно РЭ самолета.
Для отработки ДБСКТ используйте гидроустановку ГУ-3.

3.7.

После выполнения работ по пункту 3.6 законтрите винт (

3

) и винты установочные (

6

).

4.

Заключительные работы

4.1.

Установите упругие элементы ПУ (

96-А-72-80-00-00А-920А-А

).

4.2.

Отсоедините от двигателя гидравлическую установку  (

96-А-72-00-00-03А-330А-А

).

4.3.

Установите упругие элементы на ПРС в зону установки ДБСКТ (

96-А-72-80-00-03А-920А-А

).

4.4.

Закройте люки самолета.

4.5.

Подготовьте к отправке снятый датчик
















































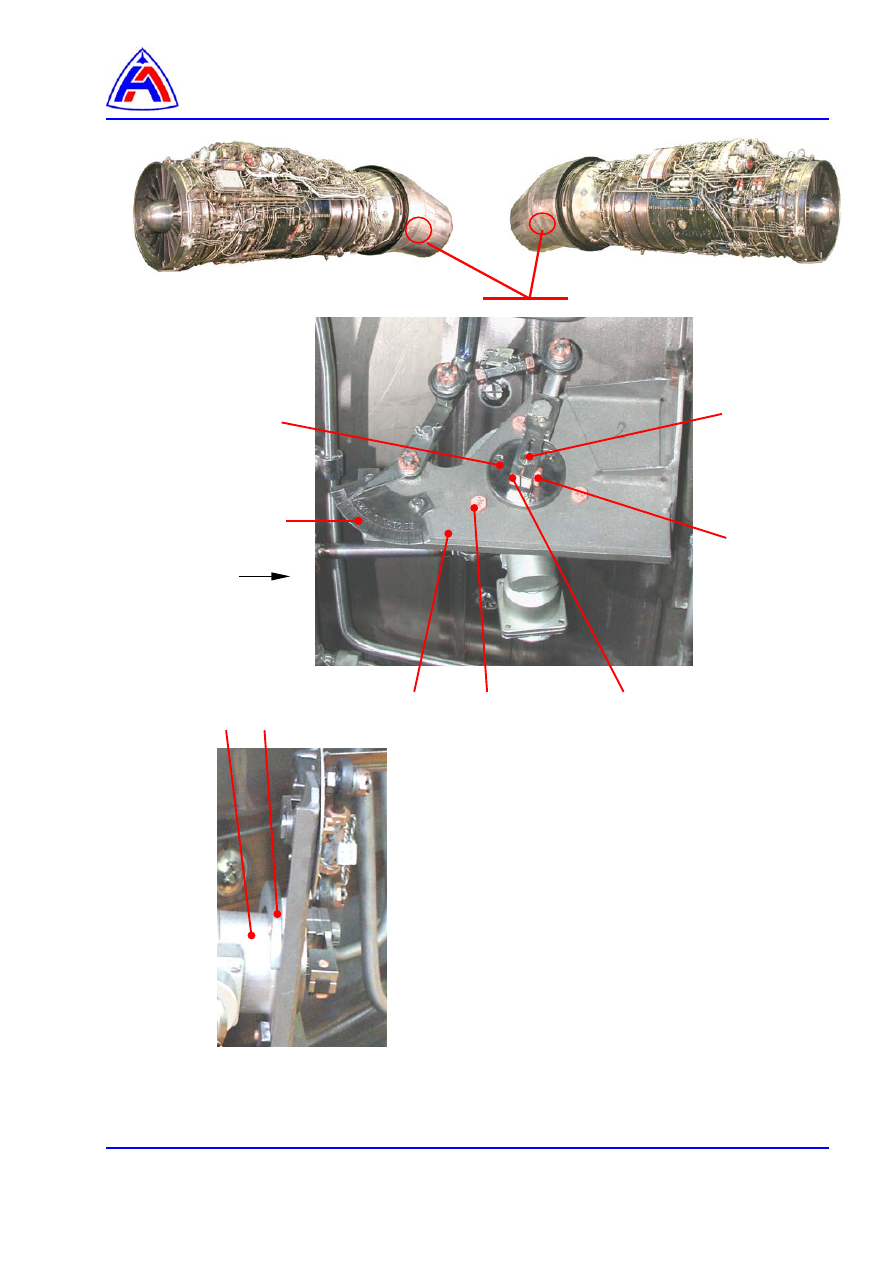

Рис. 1  Датчик ДБСКТ-250-1Ш-01.

 Демонтаж и монтаж



2






3,
4

7                6                              5

1





8

1 - датчик ДБСКТ,
2 - шлицевой вал,
3 - винт,
4 - шайба контровочная,
5 - вилка,
6 - винты установочные,
7 - кронштейн,
8 - лимб,
9 - подкова.



1        9

Вид  А

А
