Двигатель АЛ-31ПФ. Руководство - часть 347

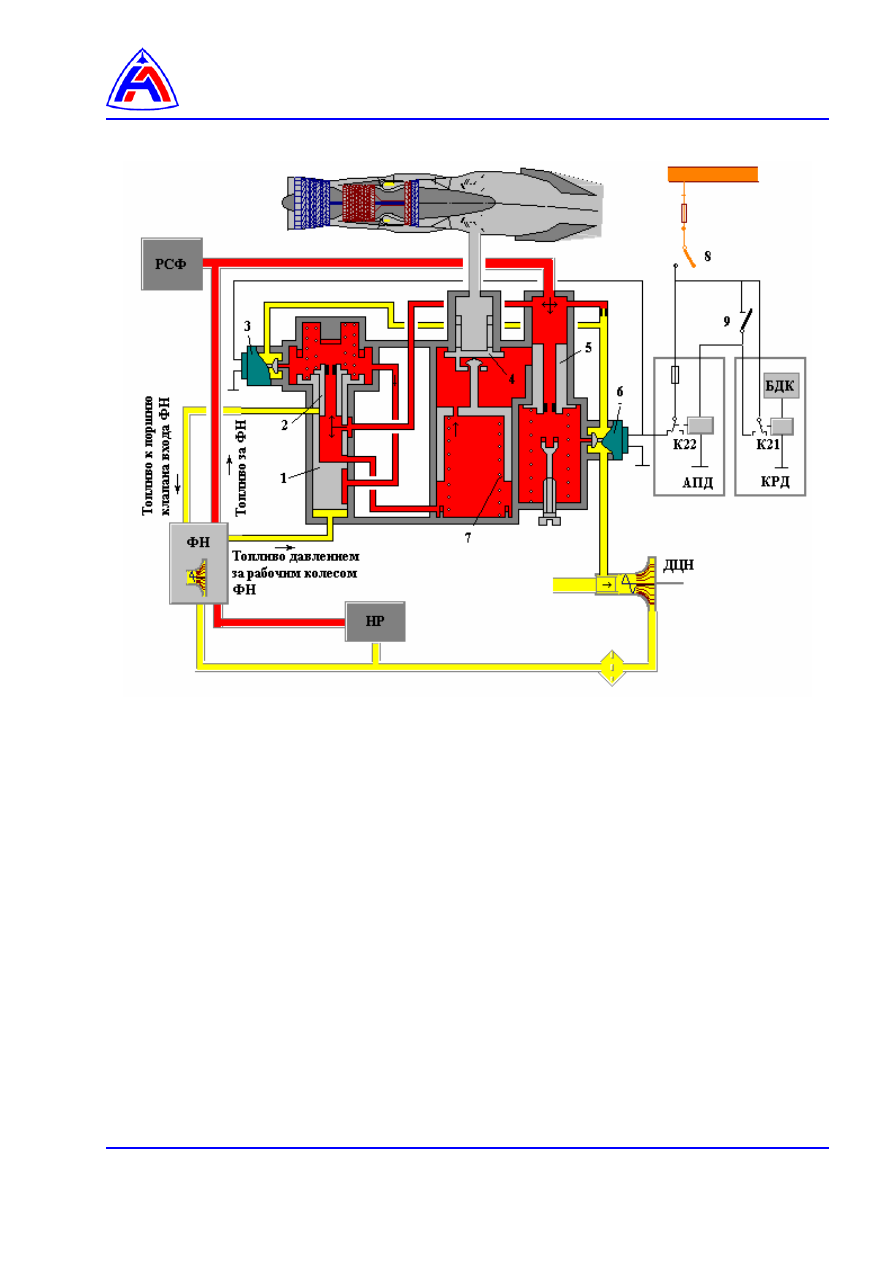

1- золотник
2 - плунжер
3 - электромагнитный клапан
4 - клапан слива
5 - клапан
6 - электромагнитный клапан
7 - поршень слива
8 - выключатель аварийного слива топлива
9 - концевой выключатель минимального остатка топлива.






Рис. 1     Система аварийного слива топлива

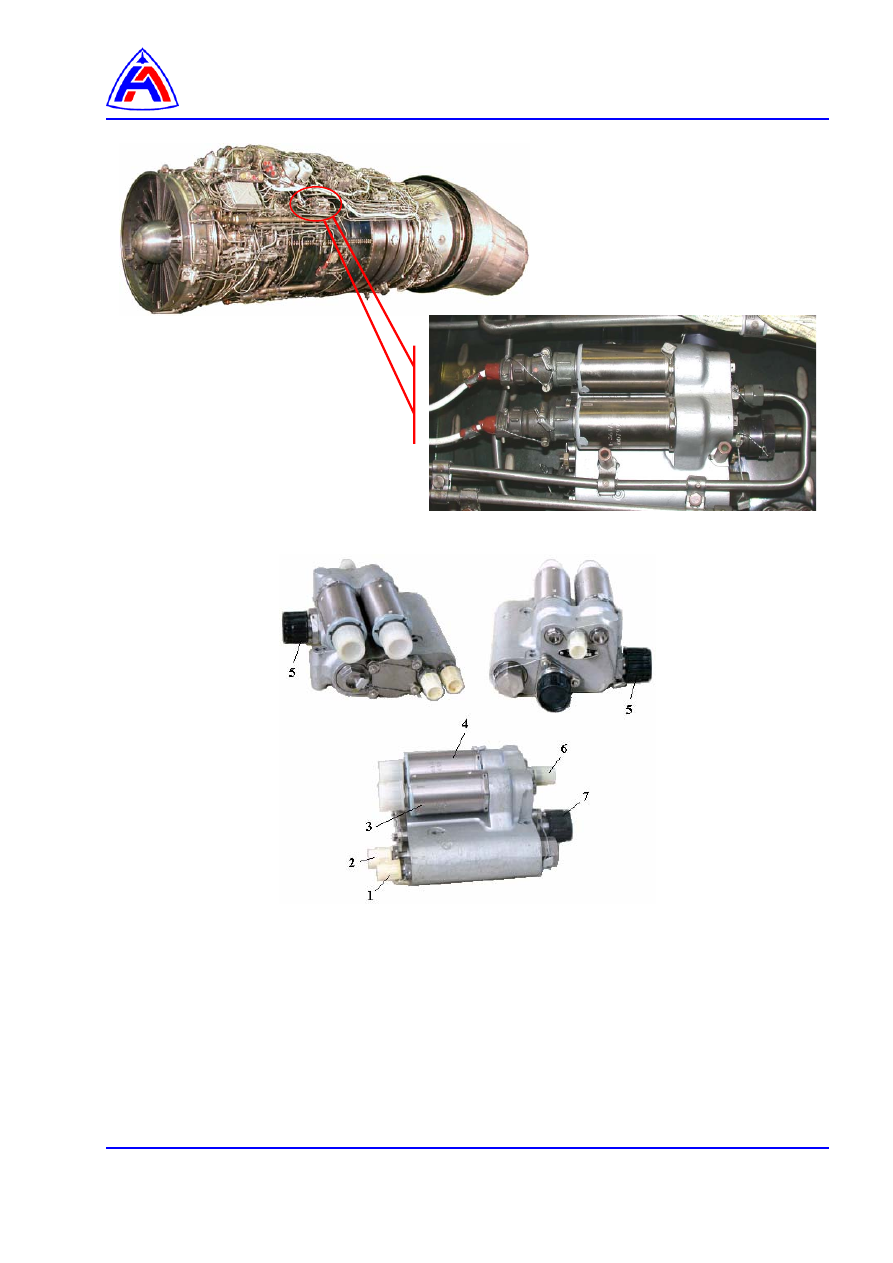

1 - штуцер подвода топлива на открытие клапана переключения масла
2 - штуцер подвода топлива высокого давления из ФН
3, 4 - электромагнитные клапаны
5 - штуцер подвода топлива от ФН
6 - штуцер слива топлива на вход в ДЦН
7 - штуцер слива топлива в ФК.



Рис. 2    Агрегат аварийного слива

(расположение и внешний вид)











Агрегат аварийного слива (ААС).

Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы………………………………………………………………………

2



 2



Демонтаж…………………….. ………….. ……………………………………………………….

2



 3



Монтаж………………………………….. …………………………………………………………

3



 4



Заключительные работы……………….. ………………………………………………………

3



Перечень рисунков

1  Агрегат аварийного слива. Демонтаж и монтаж………....................................................

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-72-00-00-00А-320А-А



Опробование двигателей с проверкой самолетных систем

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-50-20-00А-200А-А

АУПН-96ВТ1 - технология обслуживания

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование: нет









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




0,5 м.

Плёнка полиэтиленовая ГОСТ 10354-82



1,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Шайба   094.2412



8 шт.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Агрегат аварийного слива  99.10.34.000



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя (

96-А-72-00-00-00А-920А-А

).

1.2.

Выполните подготовительные работы необходимые перед установкой нового агрегата
согласно указаниям раздела

 96-А-73-50-20-00А-200А-А, п. 5



1.3.

Непосредственно

перед

установкой

ААС

на

двигатель

снимите

заглушки

(предохранительные колпачки) со штуцеров, к которым будут подсоединены трубопроводы.

Слейте масло из внутренних полостей ААС
Закройте  штуцера  заглушками  {предохранительными  колпачками}  либо  полиэтиленовой
плёнкой и обвяжите шпагатом.

2.

Демонтаж.

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-730А-А

.

2.3.

Расконтрите  соединения  трубопроводов,  шайбы  контрящие  болты  (скоб  крепления
трубопроводов и крепления агрегата), соединители

2.4.

Свободные

концы

трубопроводов,

штуцера

агрегата

и

соединители

закройте

полиэтиленовой плёнкой и обвяжите шпагатом или установите предохранительные колпачки
и заглушки.
При демонтаже агрегата руководствоваться указаниями раздела

96-А-73-50-20-00А-200А-А,

п. 5

2.5.

Отсоедините соединители от электромагнитных клапанов

6

 (

рис. 1

) и

7

 ААС.

2.7.

Снимите скобы крепления трубопроводов

1, 2, 3, 4, 5

.

2.8.

Отсоедините трубопроводы:
