Двигатель АЛ-31ПФ. Руководство - часть 345







1.6.

Запрещается подсоединение к ЭГР и отсоединение от ЭГР электрожгутов под напряжением.

1.7.

При  проведении  работ  по  самолету  в  зоне  размещения  ЭГР  исключите  возможность
попадания в подвижные узлы ЭГР посторонних предметов (крепеж, инструмент и прочее).

1.8.

В процессе эксплуатации ЭГР технического обслуживания не требует.


2.

Расконсервация агрегата:

−

внешним осмотром убедитесь в целости тары и пломб на ней,

−

распломбируйте крышку тары, отверните гайки и извлеките болты крепления крышки к
основанию тары,

−

снимите крышку тары и извлеките пакет с сопроводительной документацией,

−

проверьте  запись  в  паспорте  ЭГР  о  сроках  консервации  и  хранения.  При
просроченном сроке хранения ЭГР к эксплуатации не пригоден,

−

отрежьте  шов  полиэтиленового  чехла  (при  наличии)  и  снимите  с  ЭГР  мешочки  с
силикагелем-осушителем и дегидраторный патрон с силикагелем-индикатором,

−

освободите ЭГР от крепления к основанию тары. Извлеките ЭГР из тары и положите
на поверхность, имеющую резиновое покрытие,

−

удалите с ЭГР бумажную обертку,

−

протрите  поверхности  ЭГР  смоченной  в  бензине  и  отжатой  чистой  салфеткой,  затем
чистой сухой салфеткой. Внутреннюю расконсервацию не производите,

−

внешним осмотром убедитесь:

•

в целостности пломб на заглушках штуцеров и крышке фильтра (всего 3 шт.);

•

в отсутствии вмятин, коррозии на поверхностях;

•

в отсутствии подтекания жидкости.

−

проверьте комплект поставки согласно разделу 2 паспорта ЭГР.

−

сделайте в разделе 4 паспорта отметку о расконсервации.


3.

Демонтаж агрегата

Демонтаж  агрегата  проводите  по

96-А-73-60-00-00А-920А-А

  с  выполнением  следующих

требований:
−

отсоедините  от  ЭГР  электрожгут  СДУ.  На  вилку  электросоединителя  установите
предохранительную заглушку из запасного комплекта;

−

отсоедините  от  ЭГР  трубопроводы  гидросистемы.  На  штуцеры  установите
предохранительные заглушки, взятые из запасного комплекта;

−

отсоедините и снимите ЭГР с двигателя.

−

снимите  со  штуцеров  предохранительные  заглушки  и  слейте  из  штуцеров
гидросистемы 8…10 см

3

 рабочей жидкости, устанавливая ЭГР штуцерами вниз,

−

установите на штуцеры предохранительные заглушки и опломбируйте их,

−

не позднее 72 часов после снятия с двигателя, законсервируйте и упакуйте ЭГР,

−

сделайте  в  разделе 6 паспорта  ЭГР  отметку  о  причине  снятия,  количестве  часов
наработки и о консервации.

4.

Консервация и упаковывание агрегата:

−

протрите поверхности ЭГР смоченной в бензине и отжатой чистой салфеткой, затем -
чистой сухой салфеткой,







−

залейте  масло  МС - 8П  в  штуцеры  “Нап”, “ПУ  ВВЕРХ”, “ПУ  ВНИЗ”, “Сл”  и  затем  их
заглушите.  В  момент  залива  масла  вручную  перекладывайте  рычаг  обратной  связи
15…20 раз,

−

нанесите  кистью  на  поверхности  П,  П

1

,  Д,  Д

1

 , а  также  на  места  с  нарушенным

лакокрасочным покрытием масло МС - 8П или ИПМ – 10,

−

оберните ЭГР в четыре слоя парафинированной бумаги, бумагу закрепите шпагатом,

−

отсоедините от основания и снимите крышку тары Т-2218,

−

убедитесь в наличии на посадочных шпильках основания предохранительных втулок.
При  необходимости  изготовьте  их  из  поливинилхлоридной  трубки 305ТВ-40,8  длиной
50 мм,

−

установите ЭГР на посадочные шпильки и закрепите, используя крепеж из комплекта
тары,

−

закройте  ЭГР  чехлом  (при  наличии)  из  комплекта  тары,  чехол  разрешается  не
заваривать,

−

уложите в тару сопроводительные документы, упакованные в полиэтиленовый пакет,

−

установите  крышку  на  основание  тары,  прикрепите  крышку  к  основанию  с  помощью
крепежа из комплекта тары и опломбируйте.

Примечание:

ЭГР,  законсервированный  указанным  способом,  храните  в  условиях,
указанных в (

п. 1, 96-А-73-60-10-00А-800А-А)

, не более 6 месяцев.

5.

Монтаж агрегата.

Монтаж  агрегата  производите  по

96-А-73-60-00-00А-920А-А

  с  выполнением  следующих

требований:

–

визуально  убедитесь  в  отсутствии  на  посадочных  местах  двигателя  загрязнений,
забоин, коррозии и других дефектов,

–

смажьте посадочную поверхность Д (

рис.1

) смазкой ЦИАТИМ – 221,

–

установите и закрепите ЭГР на двигателе;

–

визуально  убедитесь  в  нейтральном  положении  рычага  обратной  связи  ЭГР  по
положению монтажных рисок (

рис.1

);

–

подсоедините к рычагу обратной связи ЭГР тягу обратной связи.

Примечание:

Крепежные  элементы  двигателя  должны  вставляться  в  посадочные
отверстия ЭГР свободно от руки.

−

распломбируйте и снимите предохранительные заглушки со штуцеров ЭГР,

−

соблюдая маркировку, подсоедините к ЭГР трубопроводы гидросистемы,

−

предохранительные заглушки поместите в запасной комплект,

−

протрите ЭГР чистой сухой салфеткой от следов рабочей жидкости,

−

снимите предохранительную заглушку с вилки электросоединителя ЭГР,

−

подсоедините к ЭГР электрожгут связи с СДУ,

−

предохранительную заглушку поместите в запасной комплект,

−

сделайте в разделе 6 паспорта ЭГР отметку об установке на двигатель.

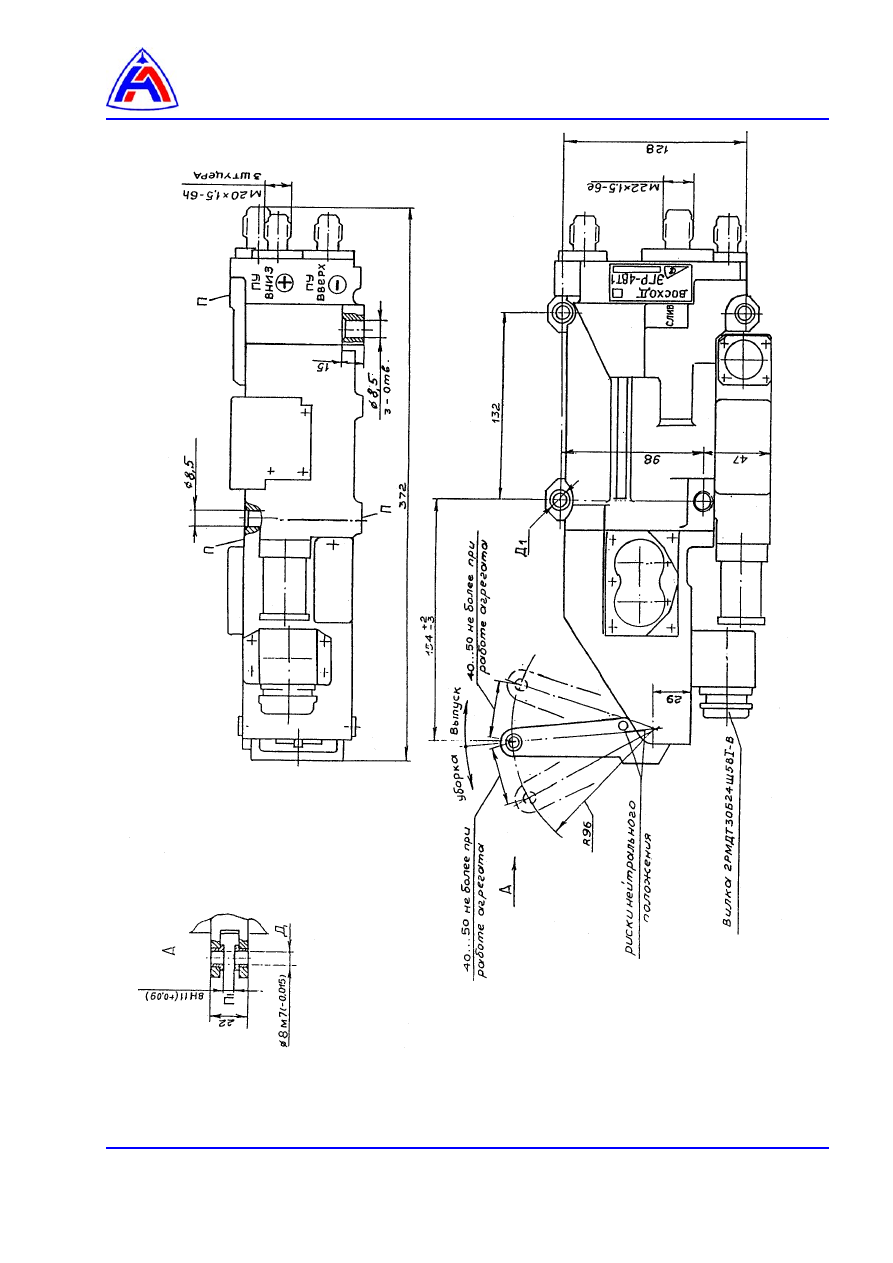

Рис.1     Габаритные и присоединительные размеры







ЭГР-4ВТ1- поиск и устранение неисправностей.

Содержание



1

Общие указания…………………………………………………………………………………

1












1.

Общие указания.
При  обнаружении  неисправностей,  приводящих  к  нарушению  работоспособности  ЭГР,
замените ЭГР.

ВНИМАНИЕ!

УСТРАНЯТЬ НЕИСПРАВНОСТИ ЭГР СИЛАМИ ЭКСПЛУАТИРУЮЩЕЙ
ОРГАНИЗАЦИИ ЗАПРЕЩАЕТСЯ

.
