Двигатель АЛ-31ПФ. Руководство - часть 343







−

расход из полости «ПУ ВВЕРХ» («ВЫПУСК»)...................  (3,1 ± 0,31) В



−

расход из полости «ПУ ВНИЗ» («УБОРКА»).......................



0…0,6 В

3.11.

Выходное напряжение датчика клапана включения
при сопротивлении нагрузки 10 кОм:



  а) при включенном электрогидравлическом клапане..........................



0…0,4 В



б) при выключенном электрогидравлическом клапане....................... не менее 3 В

3.12.

Характеристики механической обратной связи:
полный ход рычага .............................................................................  не менее ± 40 мм



скорость установки рычага в нейтральное положение.....................



не менее 80 мм/с



давление, при котором рычаг устанавливается в
нейтральное положение…………………………………………………...(50

-20

) кгс/см

2



3.12.

Гидропитание ЭГР:

давление в напорной линии................................................................



(160±10) кгс/см

2



давление в сливной линии..................................................................



1…3,5 кгс/см

2



3.13.

Диапазон температур окружающей среды:

рабочий………………………………………………………………………



от - 10 С до +120 С

предельный…………………………………………………………………



от - 60 С до +165 С

3.15.

Диапазон рабочих температур жидкости...........................................



от -60

°С до +120°С

3.16.

Масса ЭГР, заполненного рабочей жидкостью.................................



не более 8 кг

3.17.

В качестве усилителя электрогидравлического используется моментный мотор (torque motor)
типа  сопло-заслонка  с  механической    обратной  связью  по  положению  управляющего
золотника.


4.

Работа.

Готовность ЭГР к работе обеспечивается подачей электро-, а затем гидропитания.





Напряжение питания U

ПИТ.1

, U

ПИТ.2

, (

рис. 2

) поступает на электрогидравлический клапан ЭГК,

датчики обратной связи ДОС и датчик положения ДП.





Рабочая жидкость поступает к штуцеру «напор»

11

 (

рис. 4

) и сливается через штуцер «слив»

12

.

4.1

Режим запуска.

В  начале  запуска  давление  гидрожидкости,  поступающей  к  ЭГР  от  НП  мало  и  гидроклапан
включения

4

  находится  в  крайнем  левом  положении.  Информация  по  положению

гидроклапана от датчика положения поступает к СДУ. ЭГК

9

 обесточен, включена резервная

система поддержания нейтрального положения ПРС.

Давление  из  линии  «напор»

11

  через  гидроклапан

4

  поступает  в  межпоршневую  полость

8



механизма приведения

5

. Поршень

13

 выдвигается и фиксирует упор

6

 рычага механической

обратной связи

7

. Обратная связь включается в работу.

Информация  обратной  связи  по  положению  ПРС  поступает  к  гидрораспределителю

3

,

который обеспечивает поддержание нейтрального положения ПРС путем изменения расхода
в  полости  гидроцилиндров  ПРС.  При  этом  полости  гидроцилиндра

2

  через  гидроклапан

4



соединены  друг  с  другом.  Линии  управления  от  основного  управляющего  золотника

1



отключены и гидроклапан не оказывает воздействия на гидрораспределитель

3

.







При росте оборотов давление гидрожидкости на входе в агрегат растет. Давление из линии
«напор»  поступающего  под  левый  торец  гидроклапана

4

  становится  достаточно  для

перекладки  в  рабочее  положение.  Однако  переключение  происходит  только  при  подаче  от
СДУ  команды +27 В  на  ЭГК

9

.  При  поступлении  данной  команды  ЭГК

9

  переключается  в

рабочее  положение,  обеспечивая  соединение  правой  полости  гидроклапана

4

  со  сливом.

Клапан

4

 переходит в правое положение. Информация о переключении поступает к СДУ от

датчика обратной связи гидроклапана. Происходит переключение на основную систему.

4.2

Работа основной системы.

При  переключении  гидроклапана

4

  в  рабочее  положение  полости  гироцилиндра

2



разобщаются.  Управление  гироцилиндром

2

  подключается  к  основному  золотнику.

Одновременно межпоршневая полость

8

 (через проточку в гидроклапане

4

) соединяется со

сливом.  Поршень

13

  перемещается  влево  до  упора,  отключает  фиксацию  упора

6

,

обеспечивая  его  свободное  перемещение  при  отклонениях  механической  обратной  связи.
Тем

самым

отключается

воздействие

механической

обратной

связи

7



на

гидрораспределитель

3

.

При  наличии  информации  о  перекладке  гидроклапана

4

  СДУ  обеспечивает  регулирование

положения ПРС путем формирования токовых команд к усилителю электрогидравлическому
(моментному мотору)

10

.

В  моментном  моторе

10

  электрические  команды  управления  преобразуются  в  отклонение

управляющей  заслонки.  Отклоняясь,  заслонка    изменяет    расход  через  сопла  моментного
мотора  (увеличивает  в  одном  и  уменьшает  в  другом).  Это  изменяет  усилия  на  левом  и
правом  торцах  управляющего  золотника

1

.  Золотник  перемещается  пропорционально

входному  электросигналу  и  изменяет  расходы  в  полости  гидроцилиндра

2

.  Это  приводит  к

пропорциональному  перемещению  гидрораспределителя

3

  и  соответственно  к  изменению

расходов рабочей жидкости к гидроцилиндрам ПРС, вызывая отклонение ПРС. Информация
обратной  связи  о  положении  гидрораспределителя

3

  (от  двухканального  датчика  обратной

связи)  и  положении  ПРС  (три  канала  от  датчиков  ДБСКТ)  поступает  к  СДУ,  обеспечивая
необходимое качество регулирования.

4.3

Работа резервной системы.

При  возникновении  отказов  в  канале  основного  управления  СДУ  снимает +27 В  с  ЭГК

9



(Логика  работы  канала  управления  ПРС  в  СДУ,  логика  отказов  и  пр.  приведены  в  РЭ  на
самолет).  Гидроклапан

4

  переключается  в  левое  положение,  включая  резервную  систему

поддержания нейтрального положения. Работа резервной системы приведена в

п. 4.1

.

Переход  на  резервную  систему  происходит  автоматически  и  при  снижении  давления
гидрожидкости  на  входе  в  агрегат  ниже (30 + 20) кгс/см

2

.  При  восстановлении  уровня

давления  автоматически  происходит  переход  на  основную  систему.  Кратковременные
переходы  на  резервную  систему,  длительностью  не  более 2 с,  могут  иметь  место  на
режимах  вблизи  малого  газа  при  одновременной  перекладке  гидроцилиндров  Дрс  и
отклонении ПРС. Это является нормальной  работой.

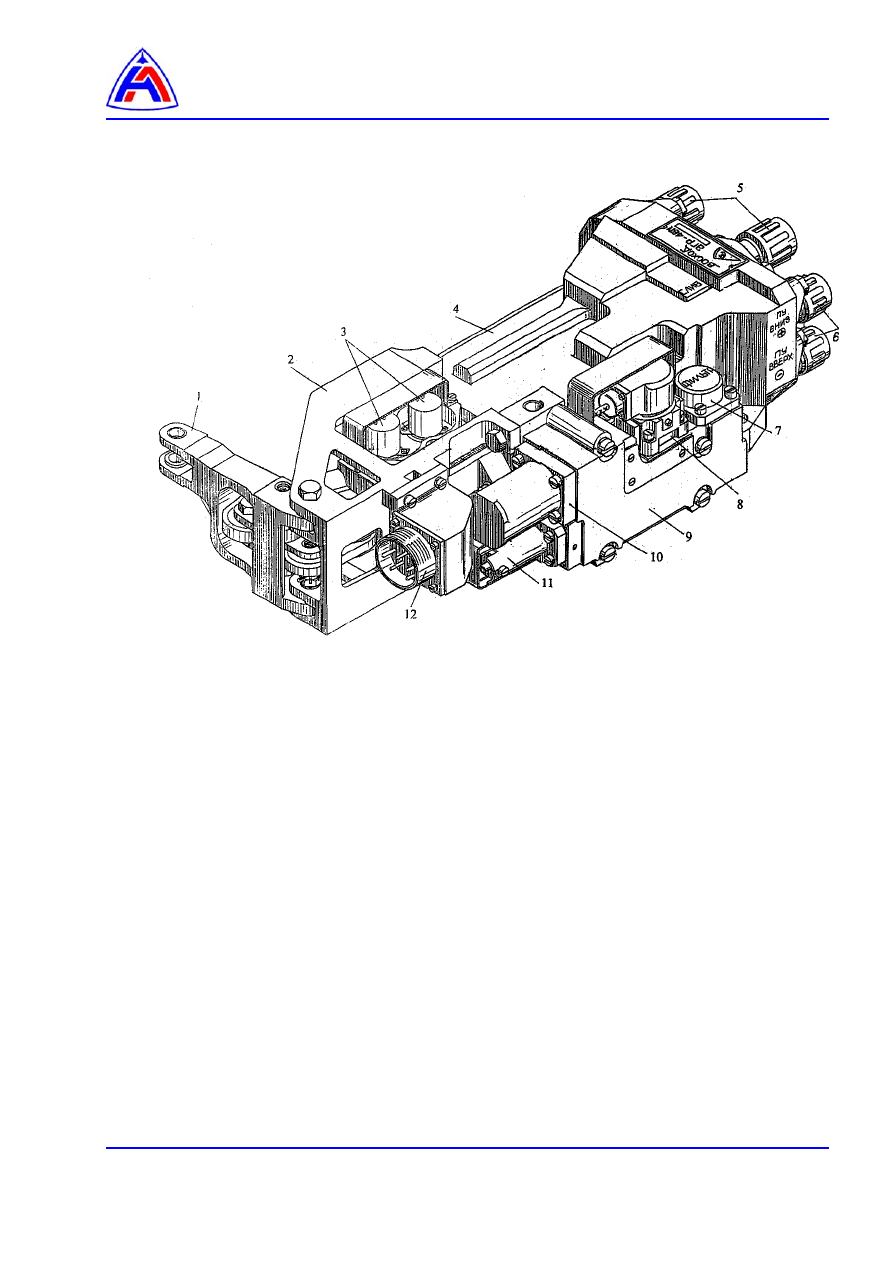

1 – рычаг обратной связи;
2 – кронштейн;
3 – датчики обратной связи;
4 – корпус;
5 – штуцеры гидросистемы;
6 – штуцеры потребителей;
7 – фильтр;
8 – усилитель электрогидравлический;
9 – блок управления;
10 – клапан электрогидравлический;
11 – датчик положения;
12 – вилка электросоединителя.









Рис.1 Распределитель электрогидравлический ЭГР-4ВТ1 (внешний вид).

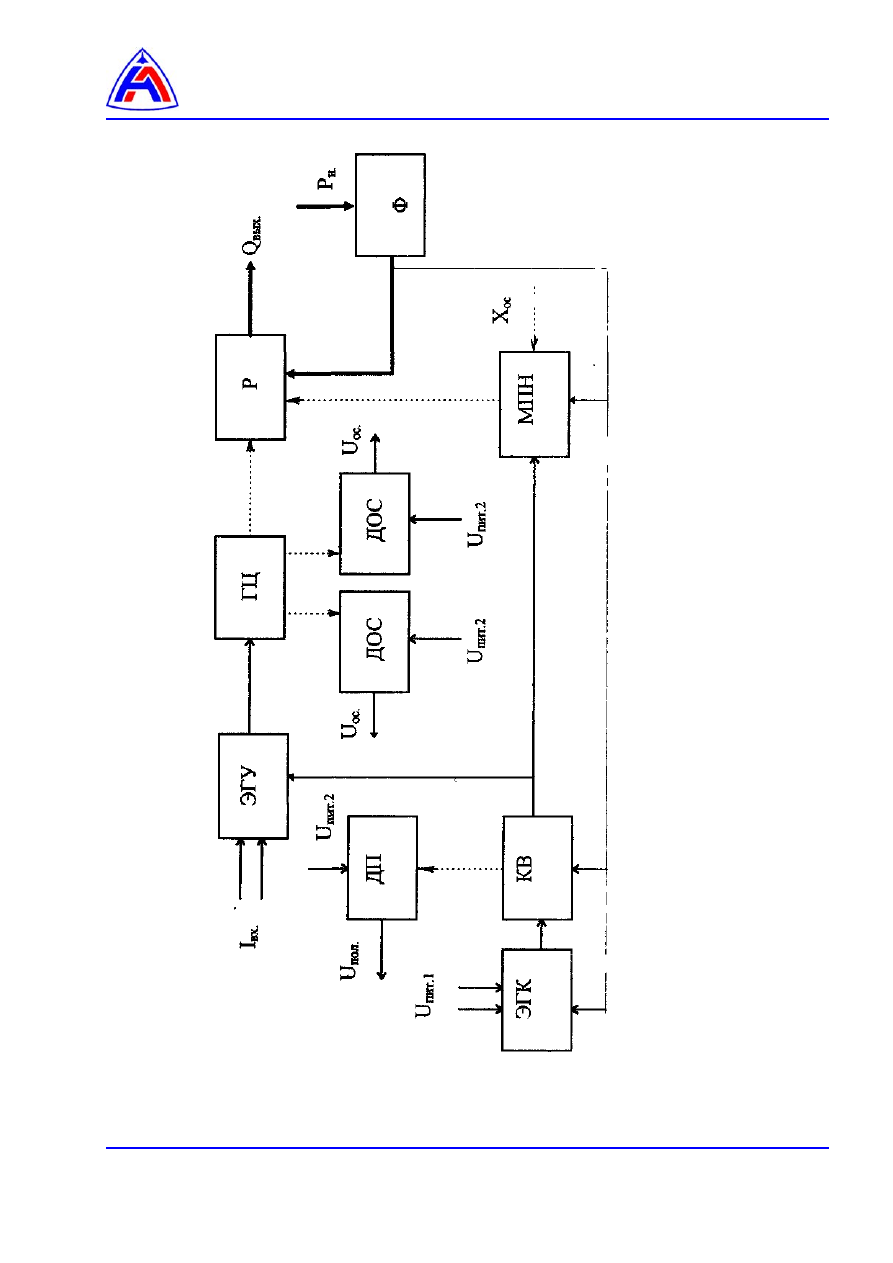

Рис.2    Структурная электрогидравлическая схема.
