Распределитель электрогидравлический (ЭГР).







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6 ТС-12Х18 Н10Т
0,8-ТС-12Х18Н10Т





0,2 м
1 м.

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Салфетки хлопчатобумажные





Запасные части:

Номенклатура

Идентификационный номер

Количество

ЭГР-4ВТ1



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Откройте люк на самолете для доступа к ЭГР  (

30-И-11-22-00-00А-031А-А

).

1.2.

Закройте  перекрывной  кран  топливной  системы  самолёта  переключателем  ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолёта.

1.3.

Слейте топливо из топливного фильтра системы низкого давления в соответствии раздела

96-А-73-21-00-01А-920А-А

.

1.4.

Подготовьте  устанавливаемый  распределитель    в    соответствии  с  паспортом  агрегата  и
требованиями раздела

96-А-73-60-10-00А-200А-А

.

1.5.

Непосредственно пред установкой ЭГР на двигатель снимите заглушки (предохранительные
колпачки) со штуцеров, к которым будут подсоединены трубопроводы.
Слейте масло из внутренних полостей ЭГР.

Примечание.  Для  слива  консервационной  жидкости  из  ЭГР,  непосредственно  перед

установкой на двигатель, переместите 5-6 раз рычаг обратной связи от упора
до упора.

Закройте  штуцера  заглушками  {предохранительными  колпачками}  либо  полиэтиленовой
плёнкой и обвяжите шпагатом.

2.

Демонтаж (

рис. 1

)

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При демонтаже электрических соединителей руководствуйтесь требованиями, которые изло-
жены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-730А-А

.



Распределитель электрогидравлический (ЭГР).







2.3.

Расконтрите соединения трубопроводов, соединитель, кольцо

4

 и шайбы

10

.

2.4.

Свободные концы трубопроводов, штуцера агрегата и электрический соединитель, по мере
отсоединения,  закройте.  полиэтиленовой  плёнкой  и  обвяжите  шпагатом  или  установите
заглушки {предохранительные колпачки}.
При демонтаже агрегата руководствоваться указаниями раздела

96-А-73-60-10-00А-200А-А

.

2.5.

Рассоедините электрический соединитель

14

.

2.6.

Снимите  кольцо

4

  и  палец

3

  крепления  тендера

2

  ответной  части  исполнительного

механизма СДУ к проушине рычага

1

 обратной связи ЭГР

2.7.

Отвинтите гайки соединений трубопроводов

6, 7, 8, 9

 и отсоедините их  от агрегата ЭГР.

2.8.

Отвинтите болт

12

 и винты

11

 крепления корпуса ЭГР  на двигателе.

Снимите агрегат ЭГР с корпуса двигателя.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А.



3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-730А-А.



3.3.

В  порядке  очередности  выполнения  работ,  развяжите  шпагат  и  снимите  полиэтиленовую
пленку или заглушки с концов трубопроводов, электрического соединителя и штуцеров.
При монтаже агрегата учитывайте требования раздела

96-А-73-60-10-00А-200А-А

.

3.4.

Установите агрегат  ЭГР на  корпус двигателя.
Завинтите болт

12

 и винты

11

. Законтрите.

3.5.

Подсоедините розетку электрожгута связи СДУ к вилке

14

 электрического соединителя ЭГР.

Законтрите

3.6.

Подсоедините трубопроводы

6, 7, 8 и 9

 к штуцерам ЭГР.

Затяните гайки трубопроводов. Законтрите.

3.7.

Подсоедините к ЭГР установку ГУ-3 в соответствии с

96-А-72-00-00-03А-330А-А

.

Установите ПУ в положение гидравлической нейтрали

α

пу= -2° ± 30' (вверх от оси изделия).

Измерение

α

пу  произвести  по  положению  риски «- 5

о

»,  которая  должна  отстоять  от  края

створки уплотнения на 31,5 мм при

α

пу = -2° ± 30'

3.8.

Подсоедините к проушине рычага

1

 (обратной связи  ЭГР) тендер со сферой ответной части

исполнительного механизма СДУ.
Закрепите пальцем

3

 и кольцом

4

.

3.9.

Убедитесь, что риска нейтрального положения  на  рычаге

1

 обратной связи ЭГР совпадает с

риской нейтрального положения на корпусе агрегата ЭГР.
При  необходимости  отрегулировать  изменением  длины  тендера  совмещение  рисок
нейтрального положения на рычаге и корпусе ЭГР. Законтрите.

3.10.

Отсоедините от ЭГР установку ГУ-3 (

96-А-72-00-00-03А-330А-А

).



Распределитель электрогидравлический (ЭГР).







4.

Заключительные работы.

4.1.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А

).

4.2.

Откройте  перекрывной  кран  топливной  системы  самолёта  переключателем  ПОЖАРНЫЙ
КРАН в кабине самолёта.

4.3.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.4.

Проверьте работу ЭГР (РЭ самолета). Выполните проверку герметичности стыков топливных
трубопроводов к агрегату ЭГР при опробовании двигателя.

4.5.

Закройте на самолете люк (РЭ самолета).

4.6.

Подготовьте к отправке снятый с двигателя ЭГР, согласно разд.

96-А-73-60-10-00А-200А-А

.















Распределитель электрогидравлический (ЭГР).



















3
4
5

8

2

9

1


14


7

Х116



6


15





1 - рычаг обратной связи ЭГР
2 - тандер
3 - палец
4 - кольцо
5 – проволока контровочная
6, 7 - трубопровод подвода топлива к гидроцилиндрам ПУ РС
8 - трубопровод подвода топлива к ЭГР
9 - трубопровод слива топлива из ЭГР

10 - шайба
11 - винт
12 - болт
13 - втулка
14 - вилка электросоединителя
15 - электрожгут



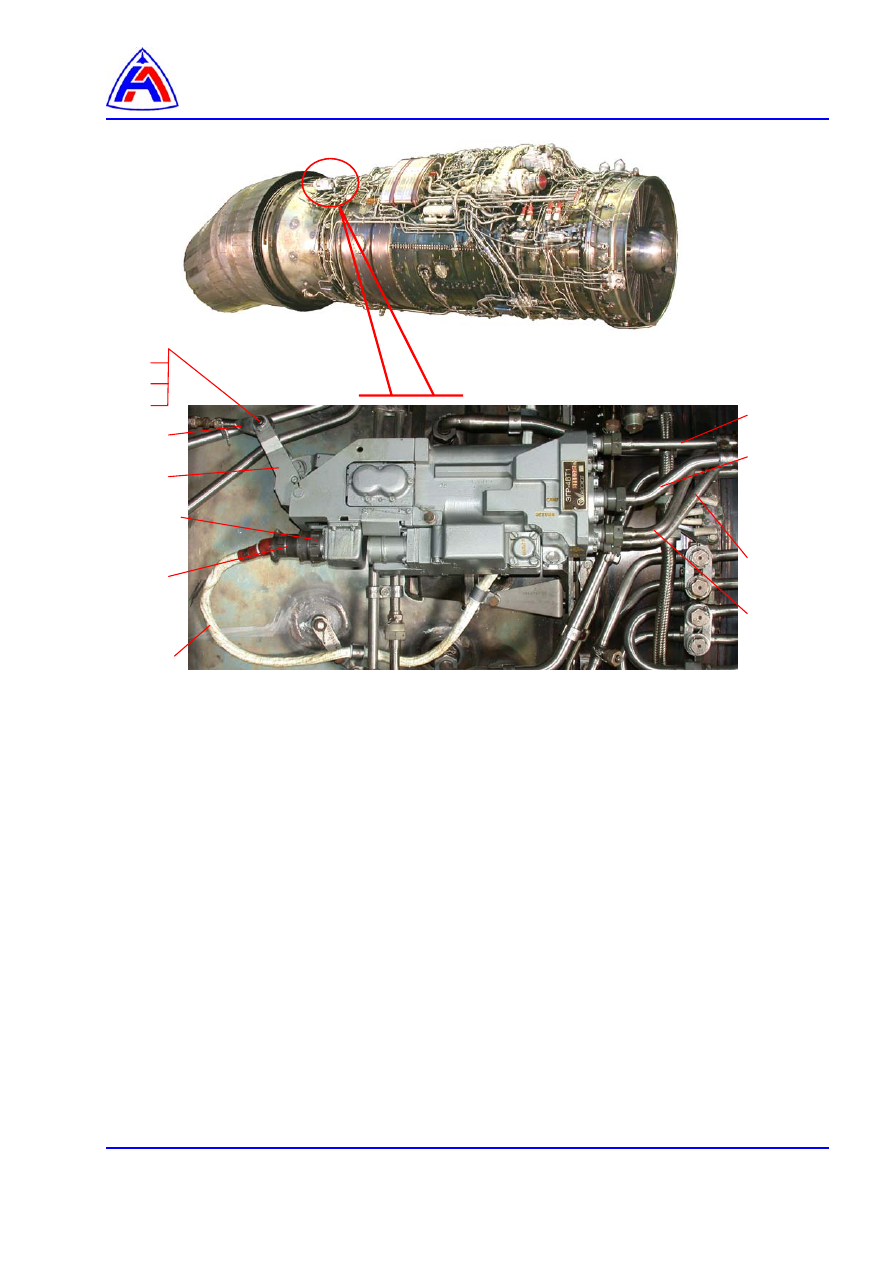

Рис. 1 Распределитель электрогидравлический ЭГР-4.

Демонтаж и монтаж (лист 1 из 2)
