Распределитель электрогидравлический (ЭГР).


















Рис

. 1

Расп

ределит

ель

 электрог

идравличе

ски

й



Де

монт

аж

 и

 монт

аж

 (

лист

 2

из

 2)





















Распределитель электрогидравлический ЭГР-4ВТ1



























О

О

А

А

О

О





"

"

Н

Н

П

П

О

О





"

"

С

С

а

а

т

т

у

у

р

р

н

н

"

"





Научно-технический центр

им. А. Люльки







ЭГР-4ВТ1 – описание и работа.


Содержание



Ссылки ……………………………………………………………………………………………..…

1





1

Общие сведения ………………………………………………………………………………

1



 2

Описание ……………………………………………………………………………………….

1



 3

Основные технические данные……………………………………………………………..

2

 4

Работа……………………………………………………………………………………………

3




Перечень рисунков

 1

Распределитель электрогидравлический ЭГР-4ВТ1 (внешний вид)…………………..

5



 2

Структурная электрогидравлическая схема……………………………………………….

6



 3

Принципиальная электрическая схема.…………………………………………………….

7



 4

Схема работы распределителя электрогидравлического ЭГР-4ВТ1………………….

8





Ссылки: нет.



1.

Общие сведения.

Настоящее  руководство  содержит  информацию  об  устройстве,  правилах  эксплуатации  и
обслуживания электрогидравлического распределителя ЭГР-4ВТ1 (далее в тексте ЭГР).

ЭГР  предназначен  для  управления  по  сигналам  электронного  блока  СДУ-3-МК  расходом
рабочей жидкости в системе управления вектором тяги двигателя АЛ-31ФП.

ЭГР  работает  от  двух  независимых  электрических  каналов  управления  и  от  одной
гидравлической системы. В случае отказа одного из электрических каналов управления, ЭГР
работает от другого канала с сохранением технических характеристик.

В качестве рабочей жидкости используется двигательное топливо.

ЭГР

имеет

резервный

гидромеханический

канал

управления,

обеспечивающий

автоматический возврат исполнительных механизмов СДУ в среднее положение при:

−

падении давления в гидросистеме ниже допустимой нормы;

−

отсутствии электропитания электрогидравлического клапана включения.

В условиях эксплуатации ЭГР взаимозаменяемы.

В  ЭГР,  поставляемых  после  выпуска  настоящего  руководства,  возможны  конструктивные
отличия, не оказывающие влияния на принцип работы, технические характеристики, условия
эксплуатации и обслуживания.

2.

Описание.

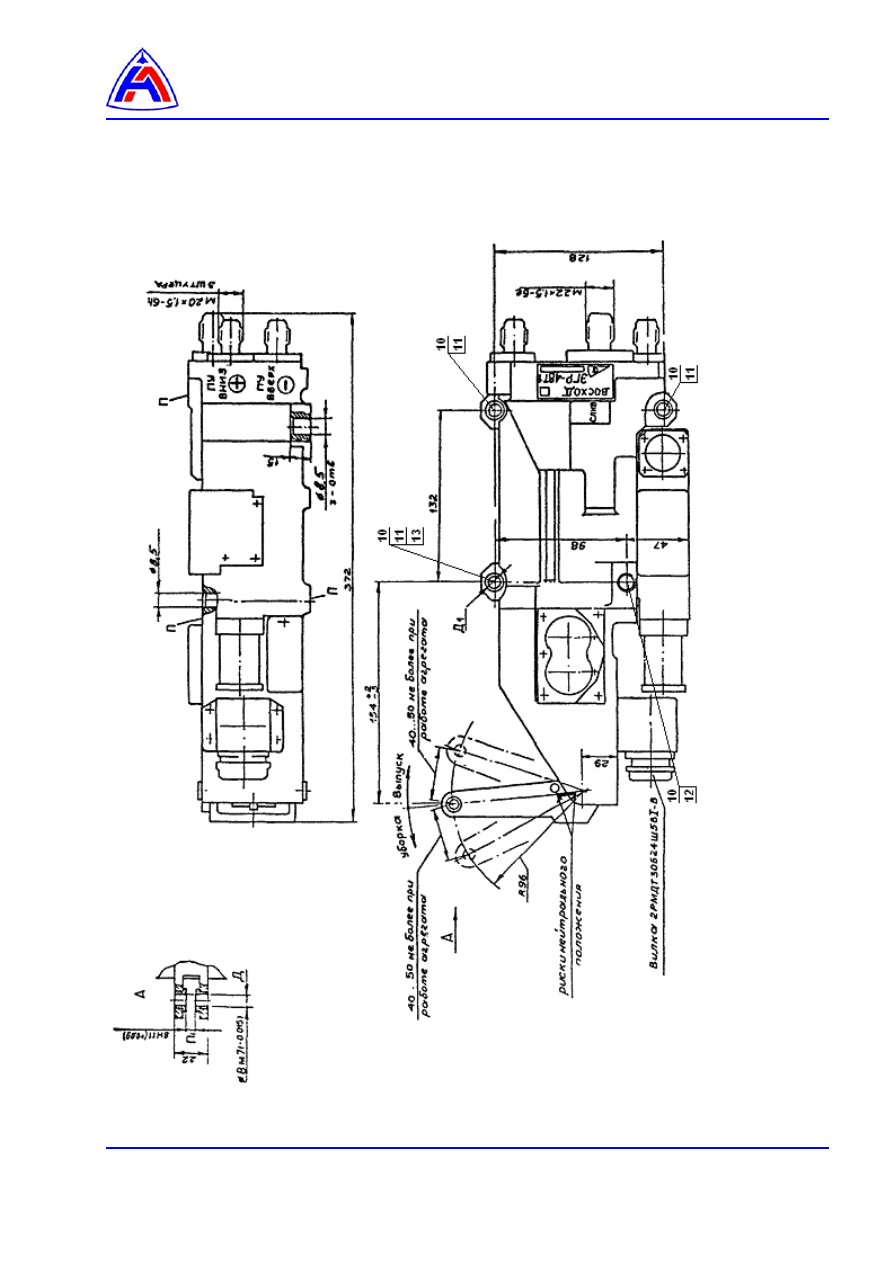

Внешний вид ЭГР приведен на

рис. 1

,  структурная  электрогидравлическая схема на

рис. 2

.

Основные составляющие ЭГР:

Р

 – дросселирующий гидрораспределитель, жестко связанный со штоком гидроцилиндра;

ЭГУ

 – двухкаскадный электрогидравлический усилитель, управляющий гидроцилиндром;

ГЦ

 – однокамерный  гидроцилиндр,  кинематически  связанный  с  двумя  индукционными

датчиками;







ДОС

 – датчики обратной связи гидрораспределителя;

КВ

 – клапан включения ЭГР в работу;

ДП

 – индукционный датчик положения включения;

ЭГК

 – электрогидравлический клапан, управляющий клапаном включения;

МПН

 – механизм приведения в нейтраль;

Ф

 -  фильтр.

Для крепления ЭГР на двигателе в корпусе

4

 (

рис. 1

) имеются 4 отверстия

∅ 8,5 мм.

К рычагу

1

 подсоединяется ответная часть исполнительного механизма СДУ,

к штуцерам

5

 – трубопроводы гидросистемы,

к штуцерам

6

 – трубопроводы потребителя,

к вилке

12

 – электрожгут СДУ.

Фильтр

7

  очищает  рабочую  жидкость  на  входе  в  ЭГР.  Фильтр  в  процессе  эксплуатации

обслуживания не требует.

3.

Основные технические данные.

3.1.

Расход рабочей жидкости из полостей «ПУ ВВЕРХ» («ВЫПУСК»),



«ПУ ВНИЗ» («УБОРКА») при подаче на каждую обмотку
гидроусилителя сигнала  ± 4 В ……………..…................................... (45±5) л/мин

3.2.

Максимальный ток, потребляемый каждой



обмоткой преобразователя гидроусилителя..................................... 25 мА

3.3.



Зона нечувствительности канала управления агрегата ..................  не более 1,5 мА

3.4.

Смещение нуля канала управления агрегата ................................  ± 4,5 мА

3.5.

Сопротивление каждой обмотки преобразователя.......................... (220 ± 22) Ом

3.6.

Минимальное напряжение, при котором включается
электрогидравлический клапан (по каждой обмотке)........................не более 18 В

3.7.

Минимальное напряжение, удерживающее
электрогидравлический клапан во включенном
состоянии (по каждой обмотке)...........................................................  не менее 1 В

3.8.

Ток, потребляемый каждой обмоткой
электрогидравлического клапана.......................................................  не более 0,8 А

3.9.

Электропитание:

а) электрогидравлического клапана...................................................



постоянный ток



















напряжением



(27 ± 2,7) В

б) датчик обратной связи ЭГР и датчика клапана включения..........  переменный

однофазный ток
прямоугольной формы
напряжением (12 ± 0,1) В
частотой (2400 ± 120) Гц.


3.10.

Напряжение, снимаемое с датчиков обратной связи
при сопротивлении нагрузки 10 кОм:

а) в нейтральном положении золотника распределителя................



(1,7

+0,2

) В

б) в крайних положениях золотника
