Двигатель АЛ-31ПФ. Руководство - часть 344







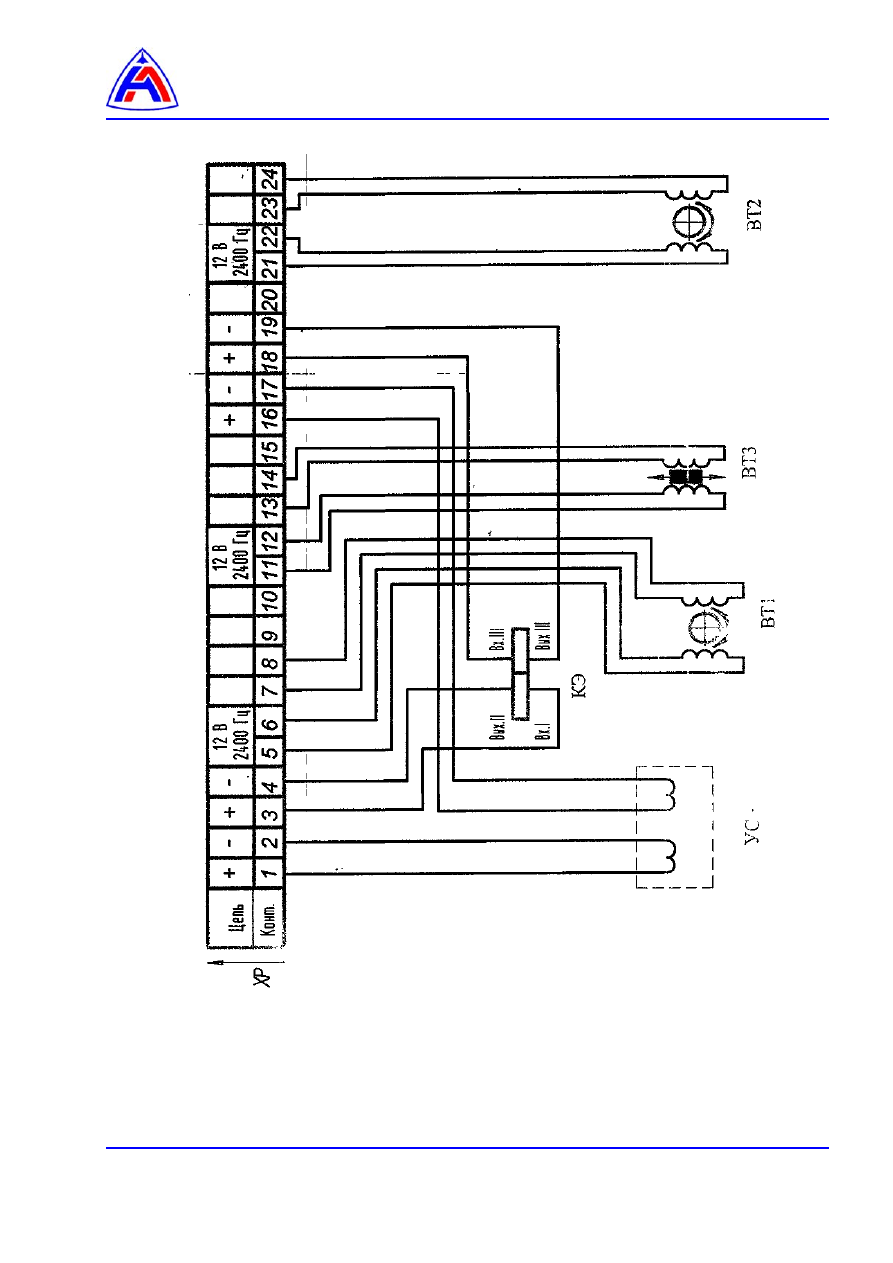

УС - усилитель электрогидравлический
КЭ - клапан  электрогидравлический
ВТ1...ВТЗ - датчик индукционный
ХР - вилка 2РМДТ30Б24Ш5В1-В

























































Рис. 3 Принципиальная электрическая схема.

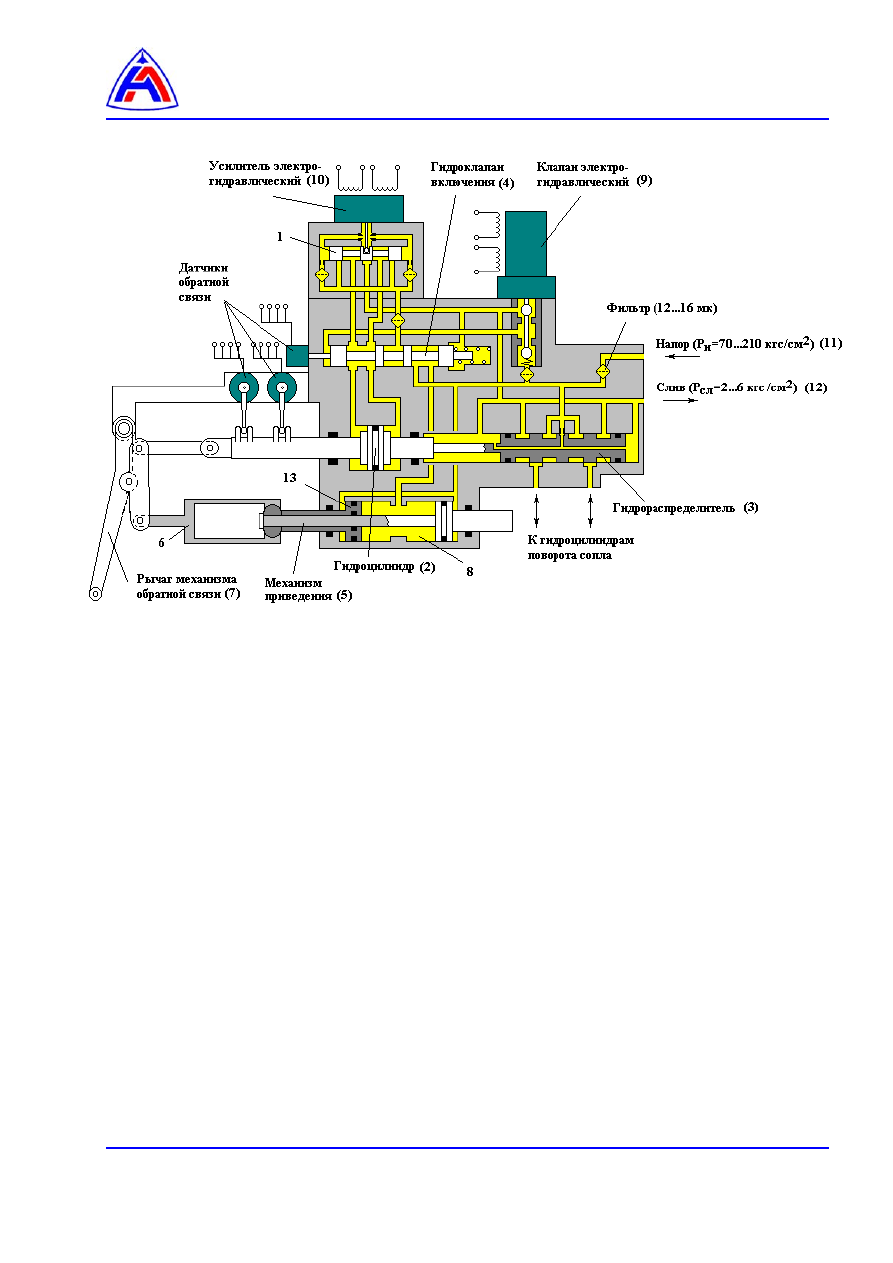

1 – управляющий золотник;
2 – гидроцилиндр;
3 – гидрораспределитель;
4 – гидроклапан включения;
5 – механизм приведения;
6 – упор;
7 – рычаг механизма обратной связи;
8 – межпоршневая полость;
9 – клапан электрогидравлический;
10 – усилитель электрогидравлический;
11 – штуцер гидросистемы;
12 – штуцер гидросистемы;
13 – поршень.




Рис.4 Схема работы распределителя электрогидравлического ЭГР-4ВТ1.







ЭГР- 4ВТ1 -  технология обслуживания


Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования……………………………………………………………..……….

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура …………………………………………………………………………………………..…..

2



 1

Общие сведения……………………………………………………..….………………….……

2

 2

Расконсервация агрегата ……………………………………………….……………………..

3

 3

Демонтаж агрегата……………………………………………………………………………….

3

 4

Консервация и упаковывание агрегата……………………………………………………….

4

 5

Мотаж агрегата……………………………………………………………………………….

4


Перечень рисунков





 1

Габаритные и присоединительные размеры………………………………………………...

6









Ссылки:

Модули данных

технические руководства

Название

96-А-73-60-10-00А-800А-А

ЭГР-4ВТ1-правила хранения.

96-А-73-60-00-00А-920А-А

Распределитель электрогидравлический (ЭГР). Демонтаж и монтаж.




Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Плоскогубцы



1

Кисть 880.520



1

Ключ 14х17

1

Молоток



1

Цилиндр 1-25  ГОСТ 1770-74



1










Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



По требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



По требованию

Топливо





По требованию

Масло МС-8П ОСТ 38 01163-78



По требованию

Масло ИМП-10 ТУ 38.101.1299-90





По требованию

Смазка  ЦИАТИМ-221 ГОСТ 9433-80



По требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



По требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



По требованию

Пленка  полиэтиленовая I50...200 мкм

ГОСТ 10354-82





По требованию

Парафин марок А, Б, Г, Д   ГОСТ 23683-89



По требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



По требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

По требованию

Салфетки х/б



По требованию

Шпагат технический  ГОСТ 17308-88



По требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



По требованию

Пломба   ОСТ 1 10067-71



По требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



По требованию


Запасные части: нет.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Общие сведения.

1.1.

В период эксплуатации выполняются



следующие работы:

−

распаковывание и расконсервация агрегата

−

консервация и упаковывание агрегата



−

монтаж и демонтаж агрегата



1.2.

Перед началом работ по ЭГР ознакомьтесь с настоящим руководством по эксплуатации.

1.3.

Предохранительные  заглушки  со  штуцеров  и  вилки  электросоединителя  ЭГР  разрешается
снимать  только  перед  присоединением  трубопроводов  гидросистемы  и  потребителя,
электрожгутов СДУ или проверочной аппаратуры.

1.4.

Недопустима  подача  рабочей  жидкости  в  ЭГР  под  давлением  при  заглушенной  сливной
магистрали.

1.5.

ЭГР разрешается подсоединять к гидросистеме, обеспечивающей чистоту рабочей жидкости
на  входе  ЭГР  не  грубее 8 класса  по  ГОСТ 17216-71. Чистота  обаспечивается  фильтром  с
тонкостью фильтрации 12…16 мкм, установленным перед насосом.
