1 – Штуцер слива топлива (Р сл)

2 – Жиклер воздушный

3 – Штуцер подвода давления воздуха Р2'А (Р

′′2

π

Т

)

4 – Дроссельный пакет первой командной ветки (ДП1)

5 – Дроссельный пакет второй командной ветки (ДП2)

6 – Штуцер подвода давления КПД (Р кпд)

7 – Штуцер подвода командного давления (Р

ком

)

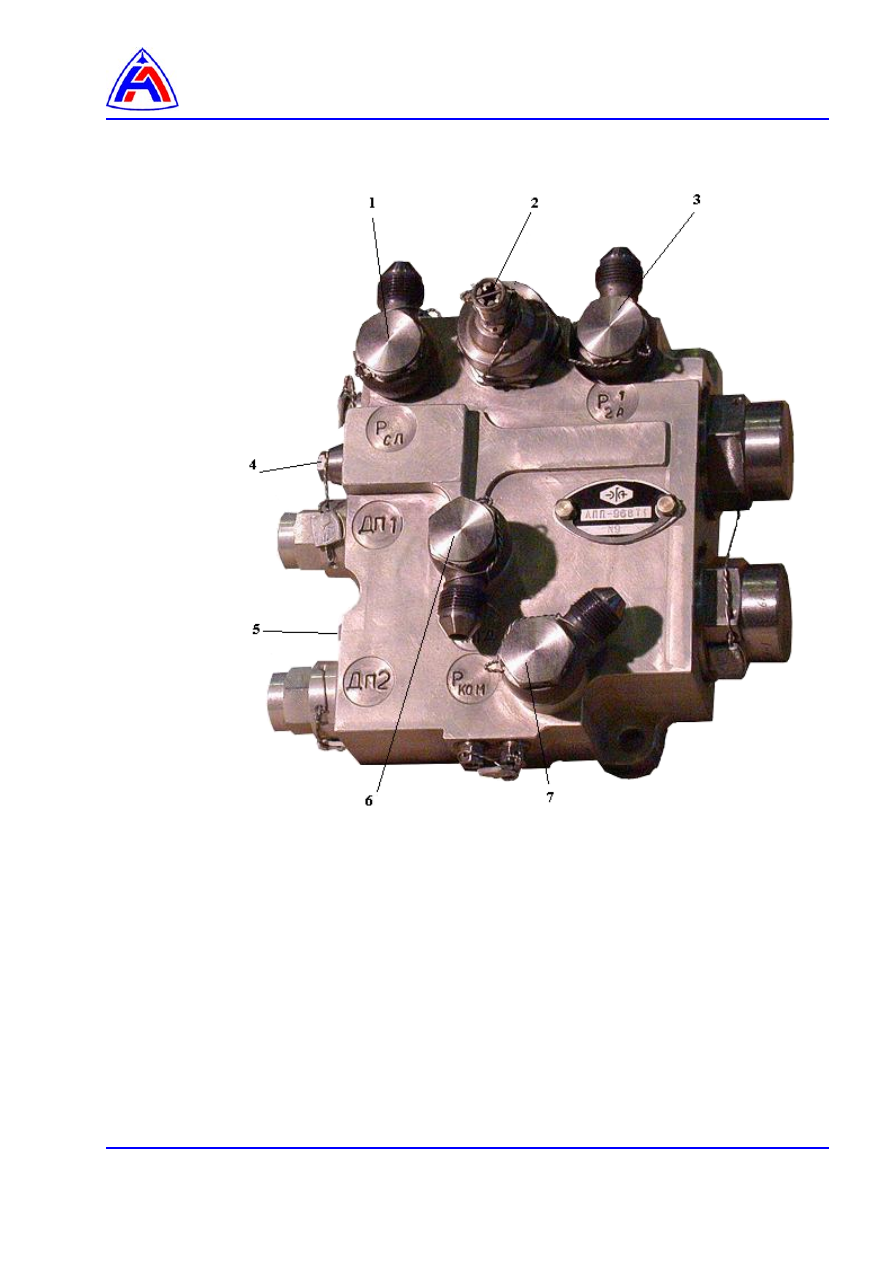

Рис. 2.  Агрегат перестройки

π

Т

.









АПП-96ВТ1 -  технология обслуживания.


Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования……………………………………………………………..……….

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

3



 3

Расконсервация агрегата …………………………………………..….………………….……

3

 4

Консервация и упаковывание агрегата…………….………………………………….……..

4



 5

Монтаж и демонтаж агрегата …………………………………………….……………………..

8


Перечень рисунков

 1

Схема закрепления агрегата в таре…………………………………………………………

10





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя.

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА) с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-73-55-10-00А-800А-А

АПП-96ВТ1-правила хранения.

96-А-73-55-00-00А-920А-А

Агрегат перестройки Пт (АПП). Демонтаж и монтаж.

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя.

96-А-73-55-10-00А-000А-А

АПП-96ВТ1-описание и работа.


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1










Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



по требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



по требованию

Топливо



по требованию

Масло МС-8П ОСТ 38 01163-78



по требованию

Масло ИМП-10 ТУ 38.101.1299-90





по требованию

Смазка пушечная ГОСТ 19537-83



по требованию

Хладон 113 ГОСТ 23844-79



по требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



по требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



по требованию

Пленка  полиэтиленовая I50...200 мкм
ГОСТ 10354-82



по требованию

Парафин марок А, Б, Г, Д   ГОСТ 23683-89



по требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



по требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

по требованию

Салфетки х/б



по требованию

Шпагат технический  ГОСТ 17308-88



по требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



по требованию

Пломба   ОСТ 1 10067-71



по требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



по требованию


Запасные части: нет.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности




Процедура:

1.

Общие сведения.

1.1.

В период эксплуатации выполнять



следующие работы:

−  распаковывание и расконсервация агрегата,
−  консервация и упаковывание агрегата,
−  монтаж и демонтаж агрегата

1.2.

При эксплуатации агрегата на двигателе регулировка агрегата не производится.

1.3.

Агрегаты могут быть законсервированы и упакованы на сроки хранения:

−

до двух лет,

−

до десяти лет.







2.

Распаковывание агрегата:

−

осмотрите транспортировочный ящик. Повреждения ящика не допустимы.    Проверьте
наличие контровки и пломбы,

−

снимите контровку и окантовочную мягкую стальную ленту.

−

отверните болты крепления крышки к ящику. Откройте крышку ящика,

−

извлеките  полиэтиленовый  пакет  с  паспортом  и  упаковочным  листом  и  картонную
коробку с агрегатом,

−

если агрегат упакован на срок хранения до 2 лет:

•

вскройте картонную коробку,

•

извлеките агрегат,

•

снимите упаковочную бумагу с агрегата,

−

если агрегат упакован на срок хранения до 10 лет:

•

вскройте картонную коробку

•

извлеките вторую картонную коробку, упакованную в полиэтиленовый чехол,

•

отрежьте верхний или боковой шов чехла,

•

извлеките картонную коробку и вскройте ее,

•

удалите силикагель-осушитель,

−

вскройте пакет с паспортом и упаковочным листом,

−

сверьте номер агрегата с номером в паспорте. Номер должен совпадать.

−

по  упаковочному  листу  проверить  комплектность  поставки.  В  случае  обнаружения
недокомплекта сообщите на завод изготовитель.


3.

Расконсервация агрегата.

ВНИМАНИЕ!

РАСКОНСЕРВАЦИЮ  АГРЕГАТА  ПРОИЗВОДИТЕ  НЕ  РАНЕЕ,  ЧЕМ  ЗА 48
ЧАСОВ ПЕРЕД УСТАНОВКОЙ АГРЕГАТА НА ДВИГАТЕЛЬ.





3.1.

Общие требования:

При  наружной  расконсервации  предохранительные  колпачки  со  штуцеров  и  ШР,
электромагнита не снимайте.



Для промывки поверхностей агрегата при расконсервации применяйте:

−

бензин-растворитель (уайт-спирит),

−

нефрасы С 50/170, С2 80/120, СЗ 80/120 с антистатической присадкой

"Сигбол".

−

топлива, на которых предусмотрена эксплуатация двигателя.



Допускается применение хладона-113 для промывки наружных поверхностей.



Промывку поверхностей агрегата производите чистыми жидкостями.

3.2.

Расконсервация агрегата для установки на двигатель:



Для установки на двигатель произведите наружную расконсервацию агрегата:
