Двигатель АЛ-31ПФ. Руководство - часть 334









2.1.4.

Рабочая жидкость…………………………………….……………………………….топливо РТ и ТС-1

2.1.5.

Номинальная тонкость фильтрации топлива на входе в агрегат,
мкм, не хуже ........................……….…………………….……….………………………………………16

2.1.6.

Масса сухого агрегата, кг, не более .......……………………………………………………………..1,9

2.1.7.

Ресурс и срок службы…………………………………………………….указаны в паспорте агрегата

2.1.8.

Агрегат  работоспособен  в  условиях  воздействия  внешних  факторов,  допустимых  на
изделиях, на которых применение его согласовано.

2.2.

Основные функциональные узлы:

–

Золотник командный (первой команды) со втулкой

–

Золотник командный (второй команды) со втулкой

–

Сервопоршень (первой команды) со втулкой

–

Сервопоршень (второй команды) со втулкой

–

Клапан воздушный с жиклером

2.2.1.

Золотник командный (первой команды) со втулкой.

Золотник    командный  (первой  команды)

6

  (

Рис.1

)  со  втулкой  предназначен  для  подачи

постоянного  давления Ркпд  к сервопоршню

23

 при достижении в штуцере

8

 (Рком) уровня

давления равного Р ком1.

В состав золотника командного (первой команды)

6

 со втулкой  входят:

–

золотник со втулкой

–

пружина

–

пробка с расположенными в ней упором

5



–

опора пружины

–

регулировочные шайбы для регулировки затяжки пружины

–

регулировочные шайбы для регулировки хода золотника.

2.2.2.

Золотник командный (второй команды) со втулкой.

Золотник командный (второй команды)

12

 со втулкой предназначен для подачи постоянного

давления  Ркпд    к  сервопоршню

17

  при  достижении  в  штуцере

8

  (Рком)  уровня  давления

равного Р ком2.

В состав золотника командного (второй команды)

12

 со втулкой входят:

–

золотник со втулкой,

–

пружина,

–

пробка с расположенными в ней упором

11

,

–

опора  пружины  и  регулировочными  шайбами  для  регулировки  затяжки    пружины  и

регулировочными шайбами для регулировки хода золотника.

Золотник  командный  (второй  команды)

12

  унифицирован  по  деталям,  кроме  пружин,  с

командным золотником (первой команды)

6

.

2.2.3.

Сервопоршень (первой команды) со втулкой.

Сервопоршень (первой команды)

23

 (

Рис.1

) со втулкой предназначен для подачи в течение

определенного  времени  гидравлической    команды  на  открытие  воздушного  клапана

21

.

Время    подачи  команды  определяется  временем  движения  сервопоршня  и  регулируется
подбором дроссельного пакета

3

 (

ДП1

).









В состав сервопоршня

23

 (

Рис.1

) входят:

–

золотник  сервопоршя  с  установленным  на  нем  манжетным  уплотнением  из
фторопласта втулка

–

пружина

–

опора пружины

–

упор

–

пробка и регулировочные шайбы

2.2.4.

Сервопоршень (второй команды) со втулкой

Сервопоршень  (второй  команды)

17

  со  втулкой  предназначен  для  подачи  в  течение

определенного  времени  гидравлической  команды  на  открытие  воздушного  клапана

21

.

Время  подачи  команды  определяется  временем  движения  сервопоршня  и  регулируется
подбором дроссельного пакета

4

 (ДП2).

Сервопоршень  (второй  команды)

17

  унифицирован  полностью  с  сервопоршнем  (первой

команды)

23

.

2.2.5.

Клапан воздушный с жиклером

Клапан  воздушный

21

  (

Рис.1

)  предназначен  для  стравливания  воздуха  через  воздушный

жиклер

2

 из полости редуцированного давления

19

 (Р2'А) регулятора

π

Т

 по гидравлической

команде от сервопоршней

17

 и

23

.

Величина изменения редуцированного давления  Р2'А определяется подбором жиклера

2

.

В состав узла воздушного клапана

25

 входят:

–

корпус клапана,

–

чувствительный  элемент  МЧЭС-38  и  подпружиненный  шарик

21

  с  опорой  пружины,

встроенные в корпус клапана

–

крышка

–

воздушный жиклер

Чувствительный элемент МЧЭС-38 представляет собой сильфон

20

, одна сторона которого

приварена  к  втулке.  Другая  сторона  сильфона  приварена  к  толкателю,  перемещающемуся
во втулке.

Воздушный жиклер представляет собой набор пластин с отверстиями и шайбами, сетчатых
фильтров с двух сторон, установленных в отдельном корпусе и стянутых шлицевой гайкой.

3.

Работа

3.1.

Первый уровень срабатывания.

От агрегата РСФ командное давление топлива к РТФ на открытие форсажных коллекторов
Рком  через  штуцер

8 (рис. 1)

  и  постоянное  давление  Ркпд  через  штуцер

9

  подаются  к

золотникам командным

6

 и

12

 (первой команды и второй команды).

При  достижении  давления  Рком  уровня  открытия  второго  коллектора  Рком1  золотник
командный

6

  (первой  команды)  преодолевает  силу  затяжки  пружины.  Золотник

перемещается во втулке и открывает подвод постоянного давления  к сервопоршню

23

.

Сервопоршень

23

  под  действием  постоянного  давления  перемещается  в  сторону  упора  и

преодолевает  затяжку  пружины

22

.  Движение  сервопоршня  происходит  сначала  быстро

благодаря  наличию отверстий А в золотнике. Движение сервопоршня обеспечивает подвод
Ркпд через отверстия В и Б втулки  внутрь сильфона

20

чувствительного элемента МЧЭС-38

узла  воздушного  клапана

25

.  Шток  чувствительного  элемента  перемещается  и  отжимает

шарик  воздушного  клапана

21

  от  седла.  Воздух  от  штуцера

19

  (Р2'А)  стравливается  через









воздушный жиклер

2

 и редуцированное давление Р2'А уменьшается. Тем самым изменяется

настройка регулятора

π

Т

 агрегата РСФ.

Дальнейшее  движение  сервопоршня

23

(

Рис.1

),  после  перекрытия  втулкой  отверстий  А,

происходит со скоростью, определяемой производительностью дроссельного пакета

3

 (

ДП1

).

Все время движения сервопоршня, до момента перекрытия кромкой золотника отверстий Б
во  втулке,  постоянное  давление  поступает  к  узлу  воздушного  клапана.  Обеспечивается
продолжительность  включения  перестройки

π

Т

  по  первой  команде  в  течение  заданного

времени. Время регулируется подбором производительности дроссельного пакета

3

 (

ДП1

) и

составляет (1,5 + 0,1) с.

После  перекрытия  кромкой  золотника  отверстий  Б  во  втулке  сервопоршня

23

  давление

перед  узлом  воздушного  клапана  изменяется  до  сливного  благодаря  наличию  жиклера

7



(Др).  Шток  чувствительного  элемента  перемещается  в  исходное  положение.  Шарик
воздушного клапана возвращается на седло. Тем самым исключается стравливание воздуха
от штуцера

19

 (Р2'А). Настройка регулятора

π

Т

 агрегата РСФ восстанавливается.

При  снижении  уровня  командного  давления  в  штуцере

8

  ниже  уровня  срабатывания,

управляющий  золотник

6

  возвращается  в  исходное  положение,  отключает  подвод  Р

КПД

  к

сервопоршню

23

.  Пружина

22

  возвращает  сервопоршень  в  исходное  положение  и

подготавливает  его  к  следующему  включению.  Открытия  воздушного  клапана  на  обратном
ходе не происходит.

3.2.

Второй уровень срабатывания.

При достижении давления Рком уровня Рком2  срабатывает золотник командный

12

 (второй

команды).  Золотник

12

  (

Рис.1

)  преодолевает  затяжку  пружины,  перемещается  во  втулке  и

открывает подвод постоянного давления к сервопоршню

17

.

Дальнейшая

последовательность

срабатываний

сервопошня

17



аналогична

последовательности срабатываний сервопоршня

23

.

Время  движения  сервопоршня

17

  и,  как  следствие,  продолжительность  включения

перестройки

π

Т

  по  второй  команде  регулируется  подбором  производительности

дроссельного пакета

4

 (

ДП2

).

При  поступлении  второй  команды  во  время  действия  первой  команды  время  открытия
воздушного клапана соответственно продляется  на время работы 2 уровня.

После  снятия  гидравлических  команд  Р

ком1

      и  Р

ком2

    все  элементы  АПП  возвращаются  в

исходное положение.

3.3.

При  давлении  Р

ком

ниже  уровня  срабатывания  шариковый  клапан  закрыт,  поскольку

управляющая полость через жиклер

7

 соединена со сливом (штуцер 1)

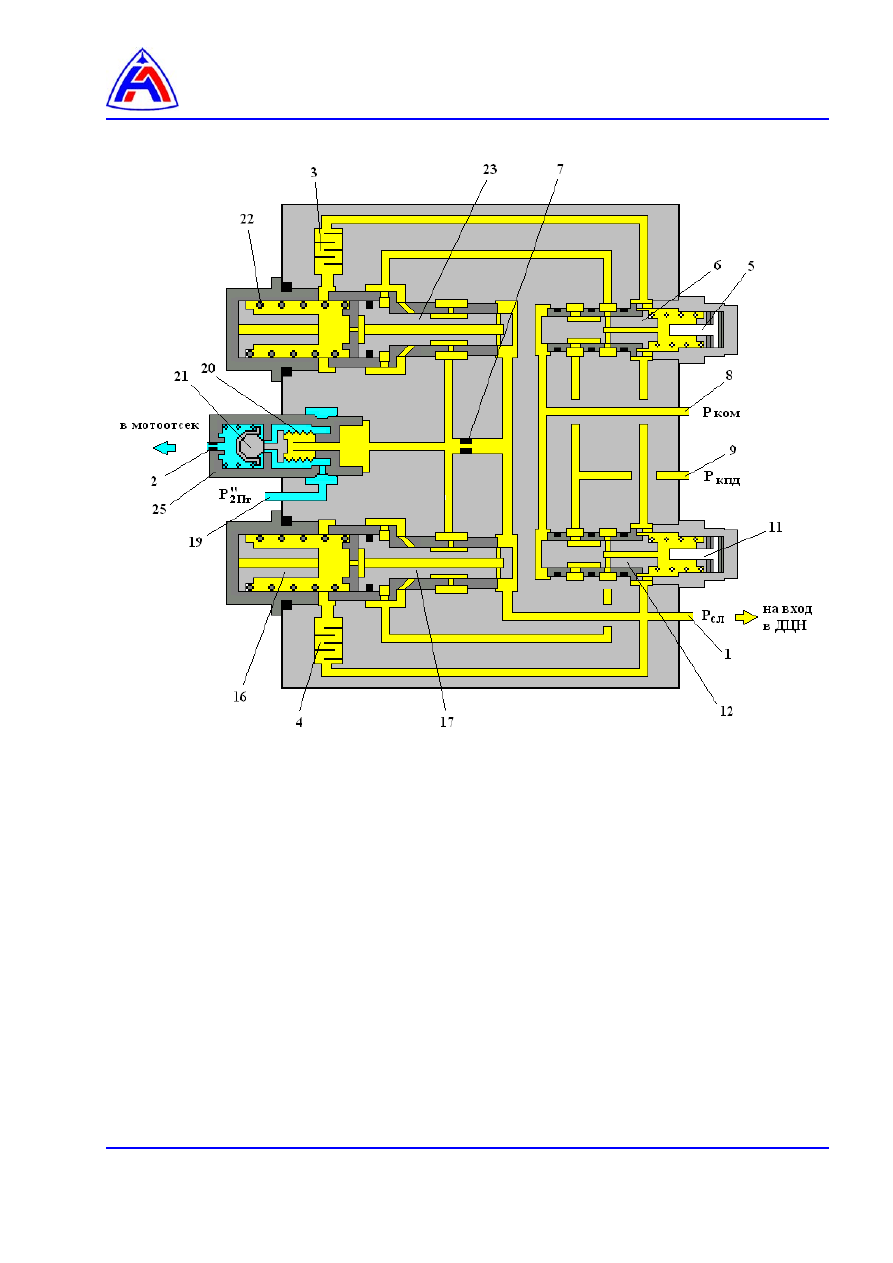

1 – штуцер слива (РСЛ
2 – воздушный жиклёр
3 – дроссельный пакет ДП1
4 – дроссельный пакет ДП2
5 – упор
6 – золотник командный (первой команды)
7 – жиклёр (Др.)
8 – штуцер Р

ком



9 – штуцер РКПД
11 – упор
12 – золотник командный (второй команды)
16 – клапан управления
17 – сервопоршень (второй команды)
19 – штуцер (Р2'А)
20 – сильфон управляющий
21 – шариковый клапан
22 – пружина
23 – сервопоршень (первой команды)
25 – узел воздушного клапана



Рис. 1.    Схема агрегата перестройки

πт  (АПП).
