Демпфирование производится по зазору толкателя

8

.

2.5.2.

Электрогидроклапан ЭГК.



ЭГК обеспечивает подключение узла КПД  при подаче +27 В от СДУ самолета.



Электрогидравлический  клапан

4

  трехполостной,  двухпозиционный.  ЭГК  обеспечивает  в

обесточенном состоянии подвод  топлива высокого давления в полость управления.

2.5.3.

Узел жиклеров.



Обеспечивает  формирование Рком к НП при отсутствии + 27 В на ЭГК.



3.

  Работа



Нет + 27 В на ЭГК  от СДУ самолета (

Программа 1

).



ЭГК находится в нормально открытом положении. Давление качающего узла НР от штуцера
«Г» поступает через исполнительный золотник ЭГК  под торец  золотника

2

 (

рис. 2

) клапана

КПД

1

.  Клапан

2

 перемещается в нижнее положение и выключается из работы. Золотник-

толкатель

8

  переходит  в  верхнее  положении  и  выключается  из  работы.  Давление  Рком

формируется  путем  редуцирования  давления.  Давление  поступает  от  штуцера  «Г»  через
питающий  жиклер

5

.  Давление  формируется  подстроечным  жиклером

6

  и  основным

жиклером

7

.  Эти  жиклеры  находятся  в  трубопроводе  двигателя.  Жиклер

7

  установлен  в

линии Рком на слив вблизи НП. Это исключает попадание воздушной пробки в линию Рком,
так как узел управленияв НП безрасходный. Уровень Рком подбирается жиклером

6

 исходя

из  обеспечения  давления  за  НП  не  более 190 кгс/см2,  при  максимальном  Рку  нр  в
эксплуатации.



Есть +27 В на ЭГК от СДУ самолета (

Программа 2

).



ЭГК  закрывается.  Линия  к  клапану

1

  (

рис. 2

)  соединяется  со  сливом.  Полость  под  торцом

золотника

2

  соединяется  со  сливом.  Клапан  КПД  включается  в  работу  и  обеспечивает

постоянное Рком  к  НР. Пружина

3

  клапана  КПД работает  против  давления  Рком,   которое

подводится под торец золотника-демпфера

8

).





















Б - штуцер командного давления
Д - штуцер слива
Г - штуцер командного давления
1 – клапан КПД
2 – золотник
3 – пружина
4 – электрогидрокалапан
5, 6, 7 – жиклеры
8 – золотник – толкатель (демпфер)

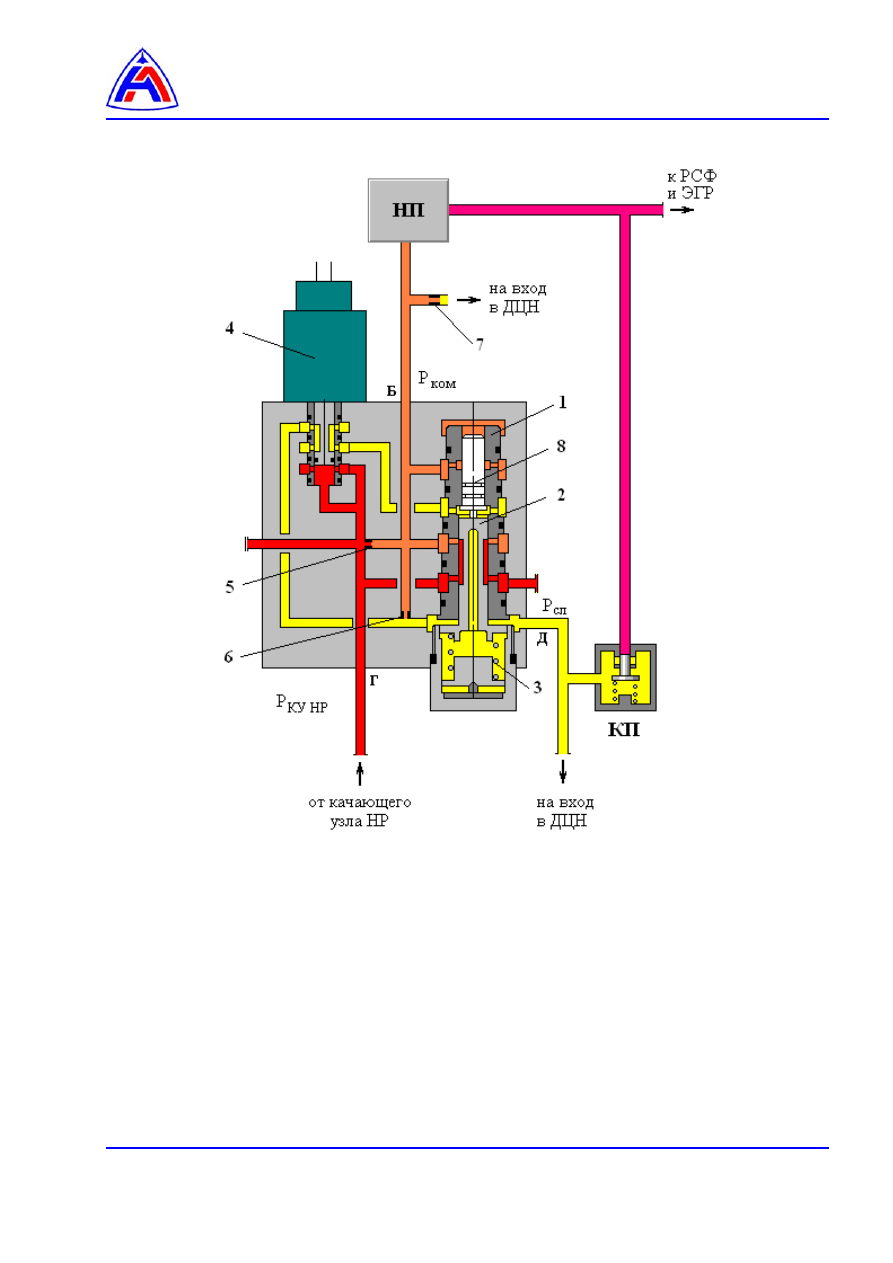

Рис. 2    Принципиальная схема АУПН









АУПН-96ВТ1 -  технология обслуживания


Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования……………………………………………………………..……….

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

2



 3

Расконсервация агрегата ……………………………………………….……………………..

3

 4

Консервация и упаковывание агрегата…………………………….………………………….

4



 5

Монтаж и демонтаж агрегата………………………………………………………………….

7




Перечень рисунков

 1

Схема закрепления агрегата в таре…………………………………………………………

10





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя.

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА) с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя.

96-А-73-50-20-00А-000А-А

АУПН-96ВТ1 – описание и работа.



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



по требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



по требованию

Топливо



по требованию

Масло МС-8П ОСТ 38 01163-78



по требованию

Масло ИМП-10 ТУ 38.101.1299-90



по требованию

Смазка пушечная ГОСТ 19537-83



по требованию

Хладон 113 ГОСТ 23844-79



по требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



по требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



по требованию

Пленка  полиэтиленовая I50...200 мкм
ГОСТ 10354-82



по требованию

Парафин марок А, Б, Г, Д   ГОСТ 23683-89



по требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



по требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

по требованию

Салфетки х/б



по требованию

Шпагат технический  ГОСТ 17308-88



по требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



по требованию

Пломба   ОСТ 1 10067-71



по требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



по требованию


Запасные части: нет.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Общие сведения.

1.1.

В период эксплуатации выполняются



следующие работы:

−  распаковывание и расконсервация агрегата,
−  консервация и упаковывание агрегата,
−  монтаж и демонтаж агрегата.





При эксплуатации агрегата на двигателе регулировка агрегата не производится.

2.

Распаковывание агрегата:

−  осмотрите  транспортировочный  ящик.  Повреждения  ящика  недопустимы.  Проверьте

наличие контровки и пломбы,

−  снимите контровку.
−  отверните болты крепления крышки к ящику. Откройте крышку ящика.
