2.

Транспортирование

2.1.

Насос, законсервированный, упакованный и закрепленный в предназначенной для него таре,
допускает транспортирование любым видом транспорта без ограничения скорости и
расстояния.


2.2.

Категорически запрещается бросать и кантовать тару с насосами.


2.3.

При транспортировании тара с насосами должна быть закреплена во избежание
перемещения.


2.4.

Тара с насосами должна быть защищена от непосредственного воздействия атмосферных
осадков.



















АУПН-96ВТ1 – описание и работа.


Содержание



Ссылки ……………………………………………………………………………………………..…

1





1

Общие сведения ………………………………………………………………………………

2



 2

Описание ……………………………………………………………………………………….

3



 3

Работа …………………………………………………………………………………………..

4







Перечень рисунков



1



Зависимость командного давления на управление НП от давления за
качающим узлом агрегата НР

  ………..…………………………………………..

2



 2

Принципиальная схема АУПН……… …………………………………………………..…..

5








Ссылки:

Модули данных

технические руководства

Название

96-А-73-50-00-00А-000А-А

Питающий контур систем управления РС и ПУ. Описание и работа.









1.

Общие сведения.

1.1.

Агрегат  управления  плунжерным  насосом  (АУПН)  обеспечивает  управление  подачей
топлива агрегата НП путем формирования  команды  Рком в зависимости от режима работы
двигателя.

1.2.

АУПН входит в состав топливорегулирующей аппаратуры двигателя и  работает совместно с
HP, НП, ДЦН и СДУ.

1.3.

Агрегат должен обеспечивать следующие программы управления  насосом НП:

Программа 1:   При отсутствии электрической команды + 27 В на электро-гидроклапан (далее

ЭГК) агрегат должен вырабатывать командное давление на управление НП,
которое обеспечивает соотношение

Рком = К · Рку нр,  где:

Рком - командное давление на управление НП;
Рку нр - давление за качающим узлом агрегата НР.
К - коэффициент  соотношения  между  командным  давлением  (Рком)  и

давлением    за  качающим  узлом  агрегата  НР.  Коэффициент  номинально
равен 0,5.

Программа 2:   При  подаче  электрического  сигнала + 27 В  на  ЭГК  агрегат  должен

вырабатывать командное давление Рком =f (Р

НР

) в соответствии с графиком

(

рис. 1

)

























Примечания к графику: 1.

Номинал Рком горизонтального участка (36 + 3) кгс/см

2

;



2. Давление Р

НР

 начала подъема характеристики (72 + 3) кгс/см

2

;

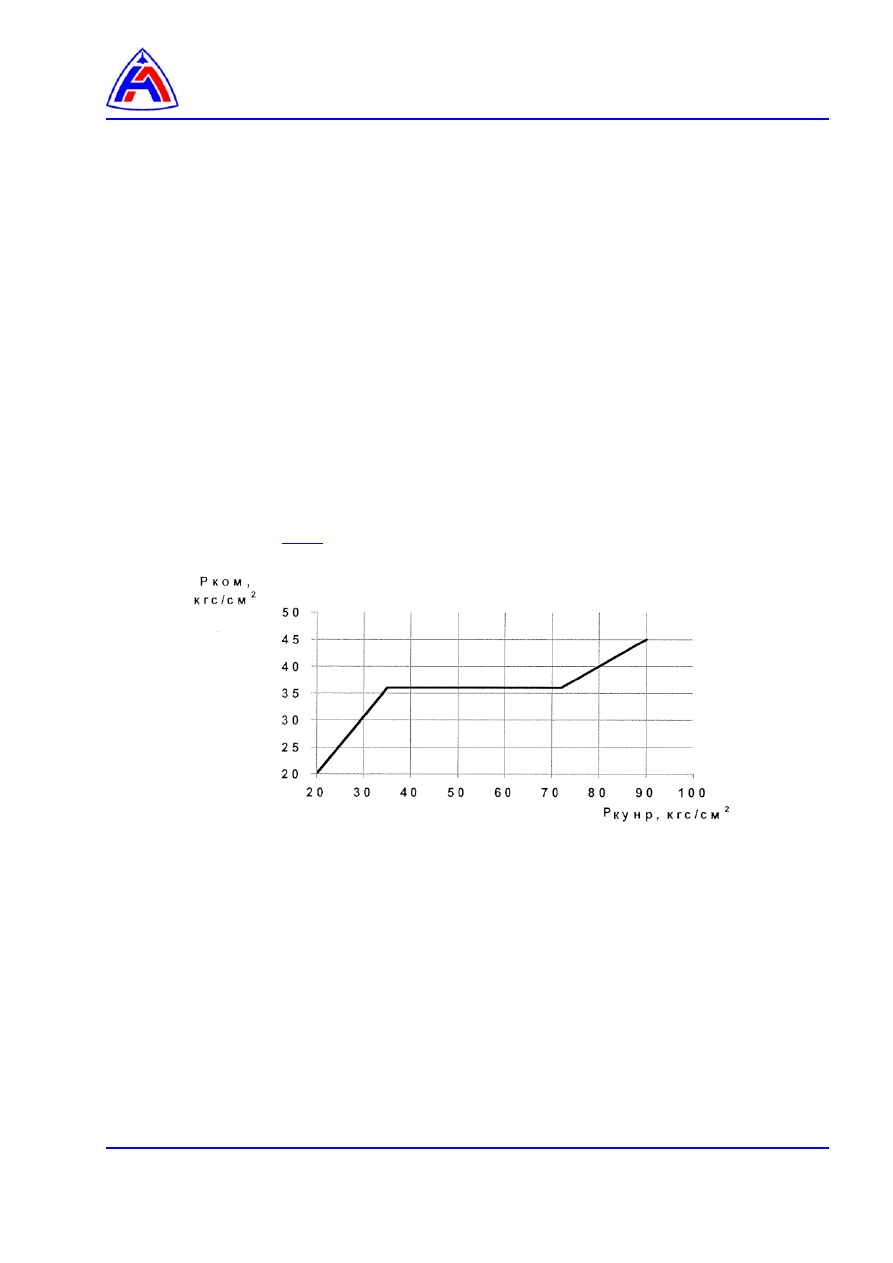

Рис. 1    Зависимость командного давления на управление НП

от давления за качающим узлом агрегата НР.







На    дроссельных  режимах  работы  двигателя  вблизи  МГ  при  Р

КУ  НР

 < 36 кгс/см

2

      Рком

снижается до уровня Р

КУ НР

. Соответственно снижается давление за НП.

1.4.

Время переходного процесса (изменение Р

КОМ

) при подаче и снятии электрического сигнала

–  не более 0,5 с.

1.5.

В  линии  командного  давления  агрегата  НП  установлен  жиклер на  слив на вход в ДЦН  с
проливкой  800…1000 см

3

/мин  при  перепаде  (10

± 0,5) кгс/см

2

.

1.6.

В агрегате предусмотрена  регулировка программы 1  в диапазоне

± 10% от номинала.







2.

Описание.

2.1.

Основные технические данные:

2.1.1.

Давление топлива, кгс/см

2

:

             в линии Р

НР

……………………………………………………………...…………………………...  20…90

             на сливе из агрегата (абс).………….....………………………………….................................0,6...3,5

2.1.2.    Масса сухого агрегата, кг, не более.......……………………….……………………………………..1,4

2.1.3.    Температура окружающей среды


при эксплуатации, °С:  …………………………..………………………..от

− 60 до + 120 длительно,

















                            до + 165 кратковременно

2.1.4.    Рабочая жидкость ……………………...………………………………………..топливо двигательное

2.1.5.    Номинальная тонкость фильтрации топлива на входе в агрегат,


мкм, не хуже: ........................……….………………………..……….…………………………………. 16

2.1.6.    Питание электрогидравлического клапана постоянным током


с напряжением, В………………………………………………….………………………………..27

± 3,0

             Ток, потребляемый при напряжении 27 В и температуре
             окружающей среды [(+20

± 5) °С], А, не более ………………………………………………….  0,6

             Качество питания – по ГОСТ 19705-81

2.1.7.

Ресурс и срок службы ……………………………………………………указаны в паспорте агрегата

2.1.8.

Агрегат  работоспособен  в  условиях  воздействия  внешних  факторов,  допустимых  на
изделиях, на которых применение его согласовано.

2.2.

Агрегат взаимодействует с агрегатом  НП.

2.3.

Схема агрегата приведена на

рис. 2

,  внешний вид агрегата приведен на

рис. 7, 96-А-73-50-

00-00А-000А-А

.

2.4.

АУПН установлен на  корпусе форсажной камеры.

2.5.

Назначение основных узлов:



В состав агрегата входят:

−

узел клапана постоянного давления

1

 (

рис. 2

);

−

электрогидроклапан ЭГК 4;

−

узел жиклеров:
−  питающий

5

;

−  подстроечный

6

.

2.5.1.

Клапан постоянного давления (КПД).



КПД  обеспечивает  формирование  постоянного  Рком  при  включенном  ЭГК.  Тем  самым
обеспечивается  постоянное  давление  за  НП = (160 ± 10) кгс/см2.  Режим  используется  при
работе агрегата ЭГР в режиме «Маневр».



В состав клапана постоянного давления

1

 (

рис. 2

) входят:

−

золотник

2



−

золотниковый  толкатель

8

  демпфера  (Золотник

2

  и  демпфер  расположены  в  единой

втулке)

−

пружина

3



−

пробка клапана с расположенным в ней упором.
